工事情報
| 工事名 | 土補工第3-5号 笈ケ島大通川線道路改良工事 |
|---|---|
| 発注者 | 燕市 |
| 工事期間 | 令和3年10月19日～令和4年3月23日 |
| 施工地 | 燕市笈ケ島 地内 |
| 工事内容 | 道路改良工事 L=159m ・門型カルバート［1500×1000] L=67m ・門型カルバート［1500×1600」L=82m ・集水桝［1000×1000×1500］ N=1基 ・下層路盤工 RC-40 t=150 A=741m2 ・上層路盤工 M-25 t=100 A=971m2 |
Works
工事の様子

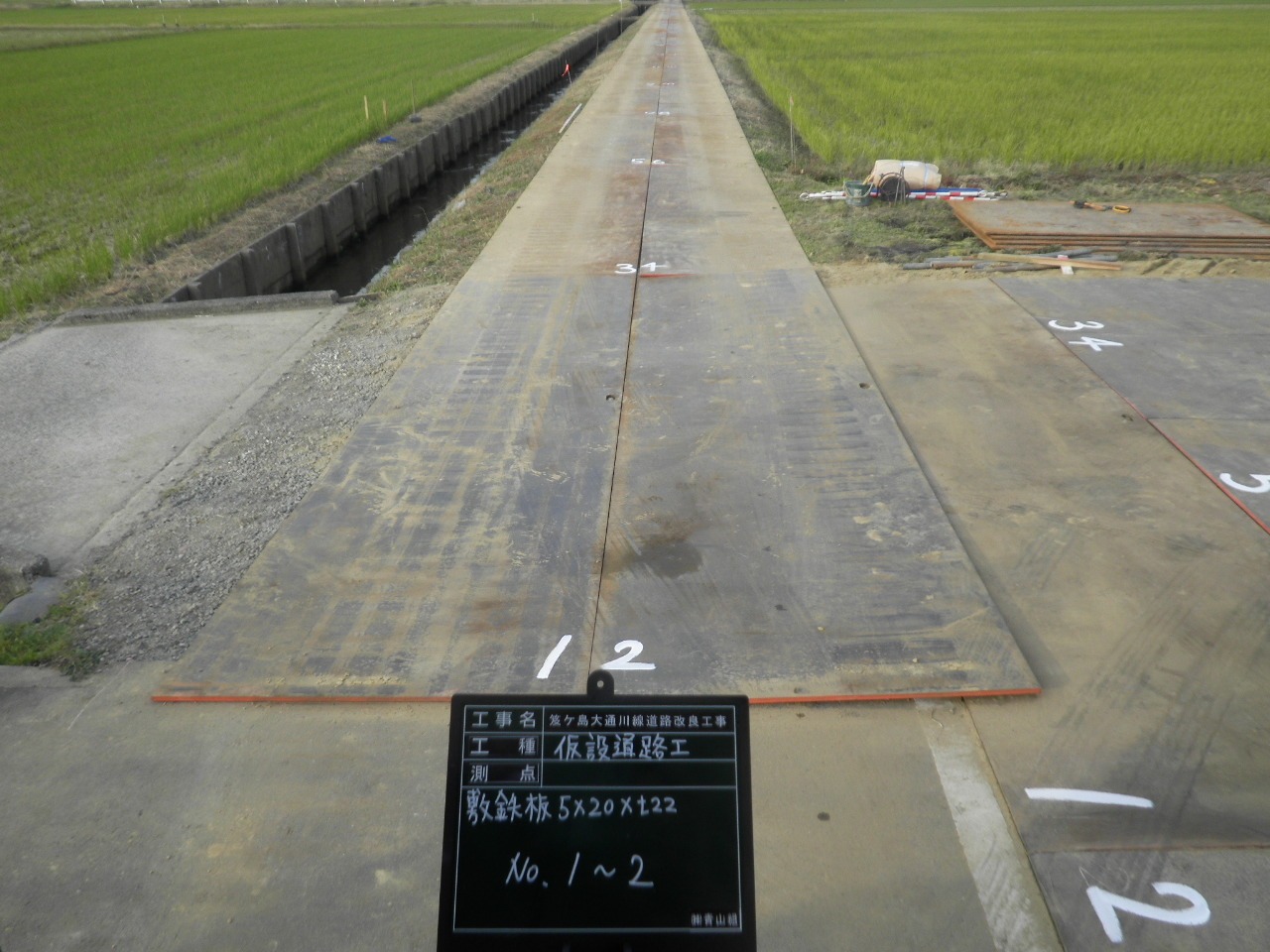

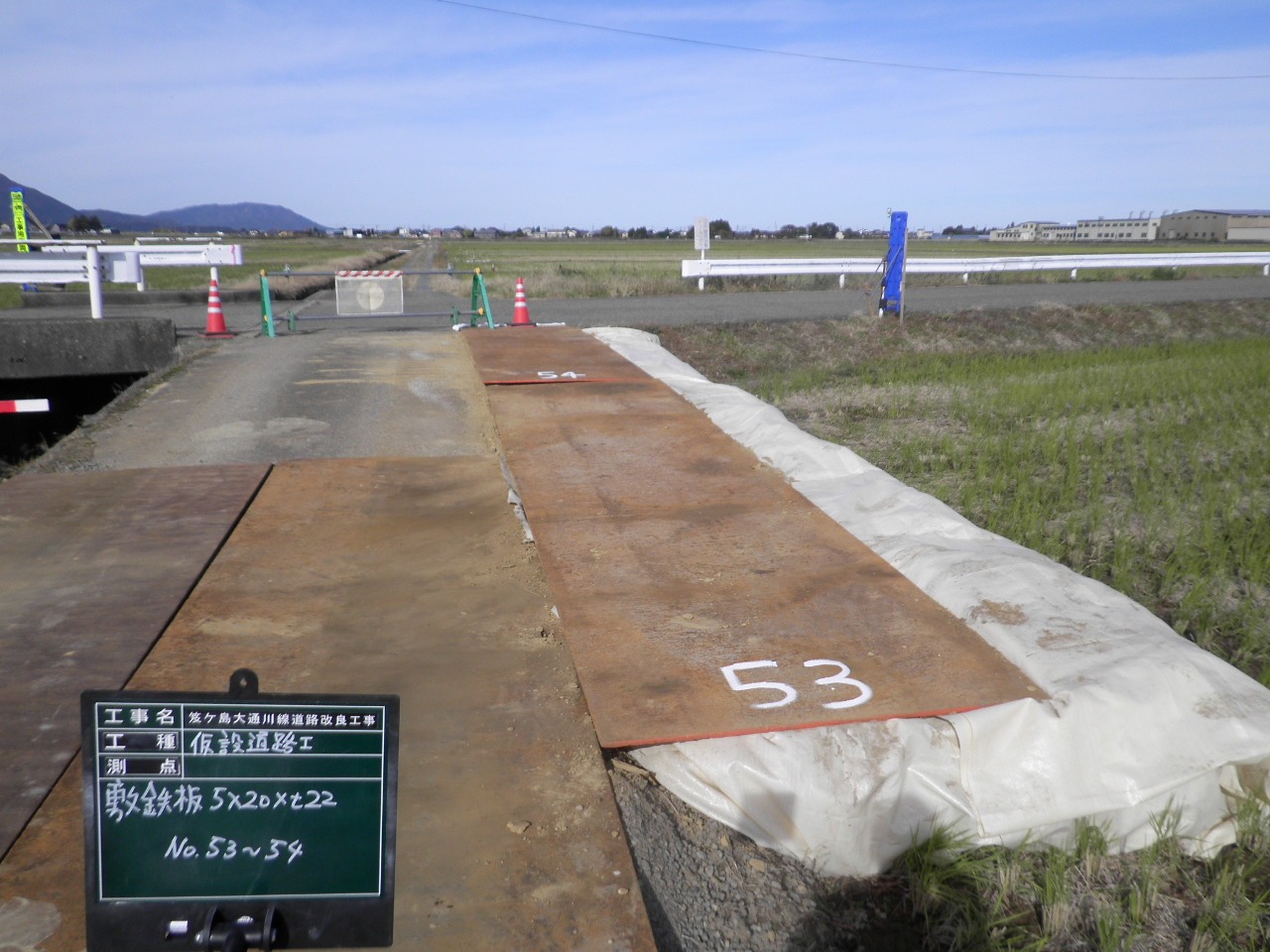

仮設道路工

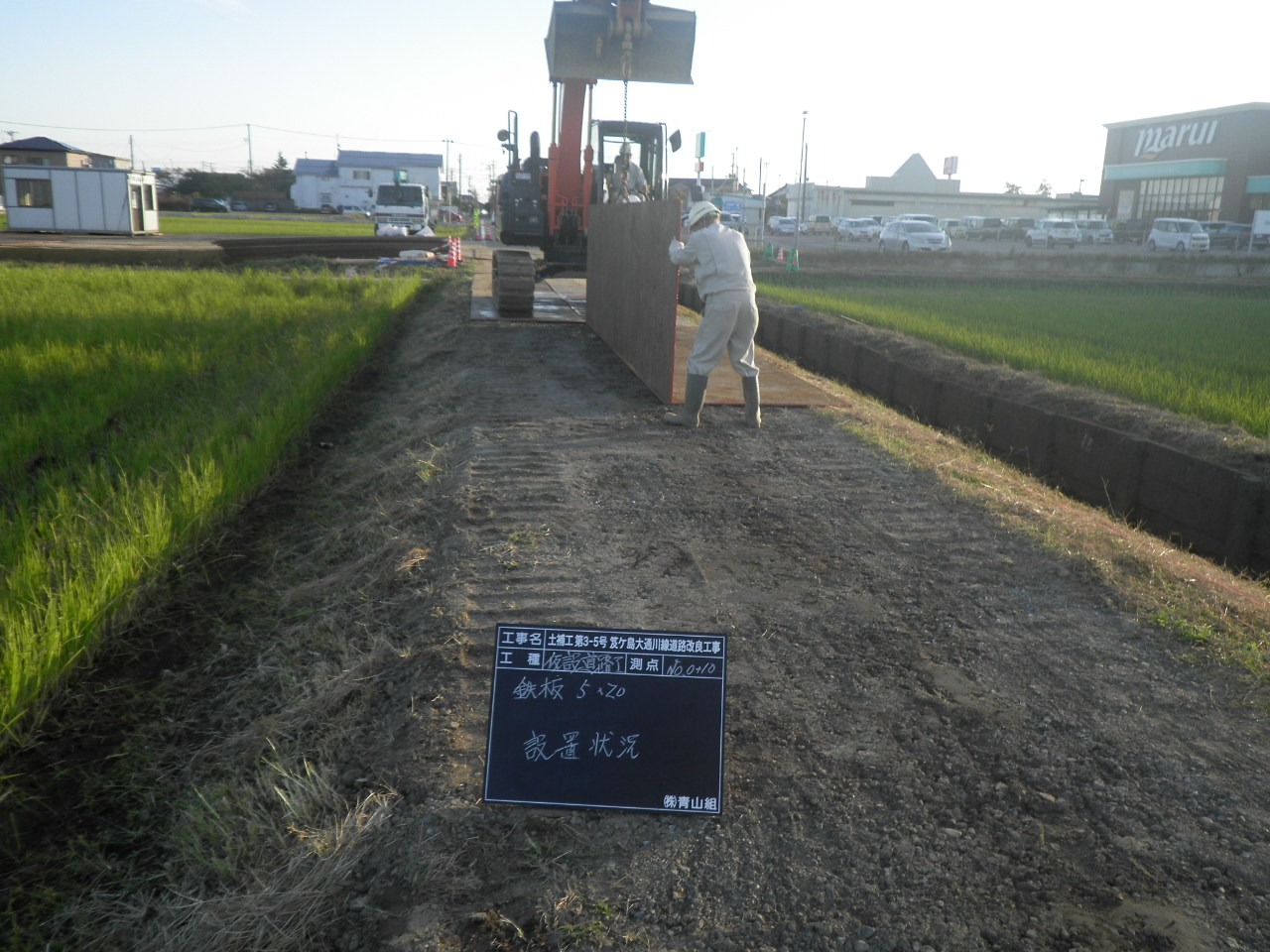

現道(砂利道)に重量車が入れるように鉄板(幅1.5m×長さ6.0×厚さ22㎜)を敷いています。

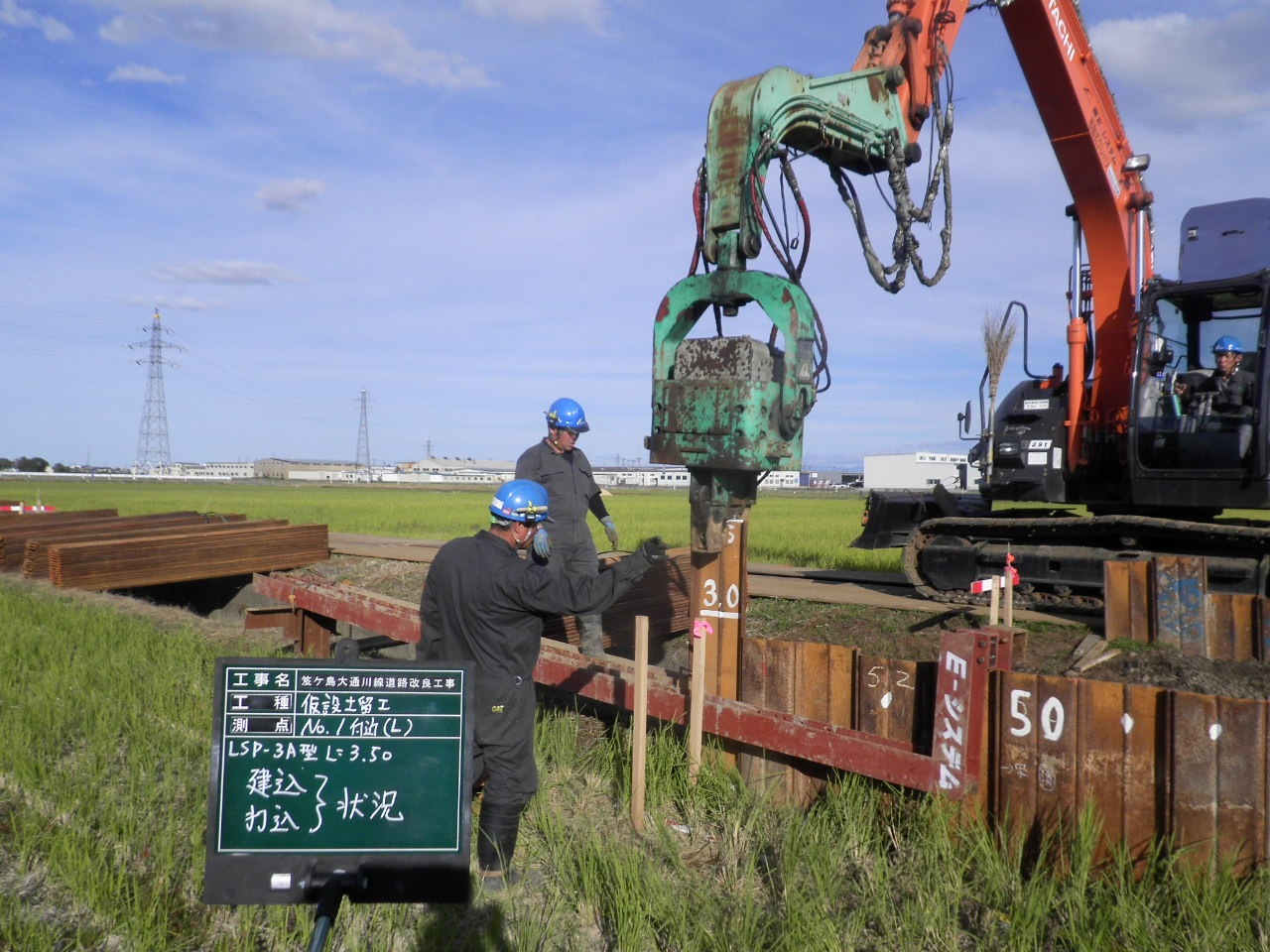

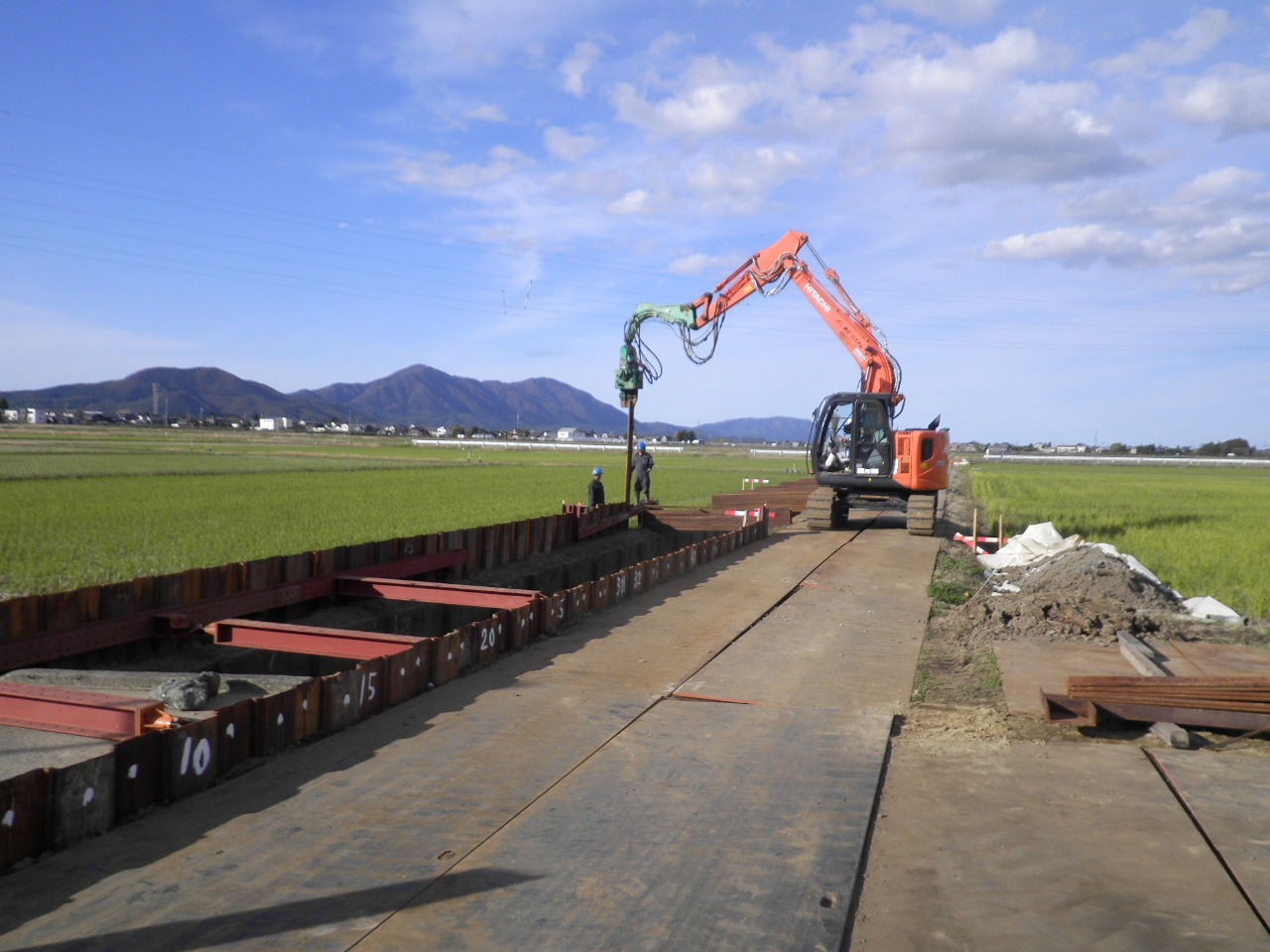

仮設土留工

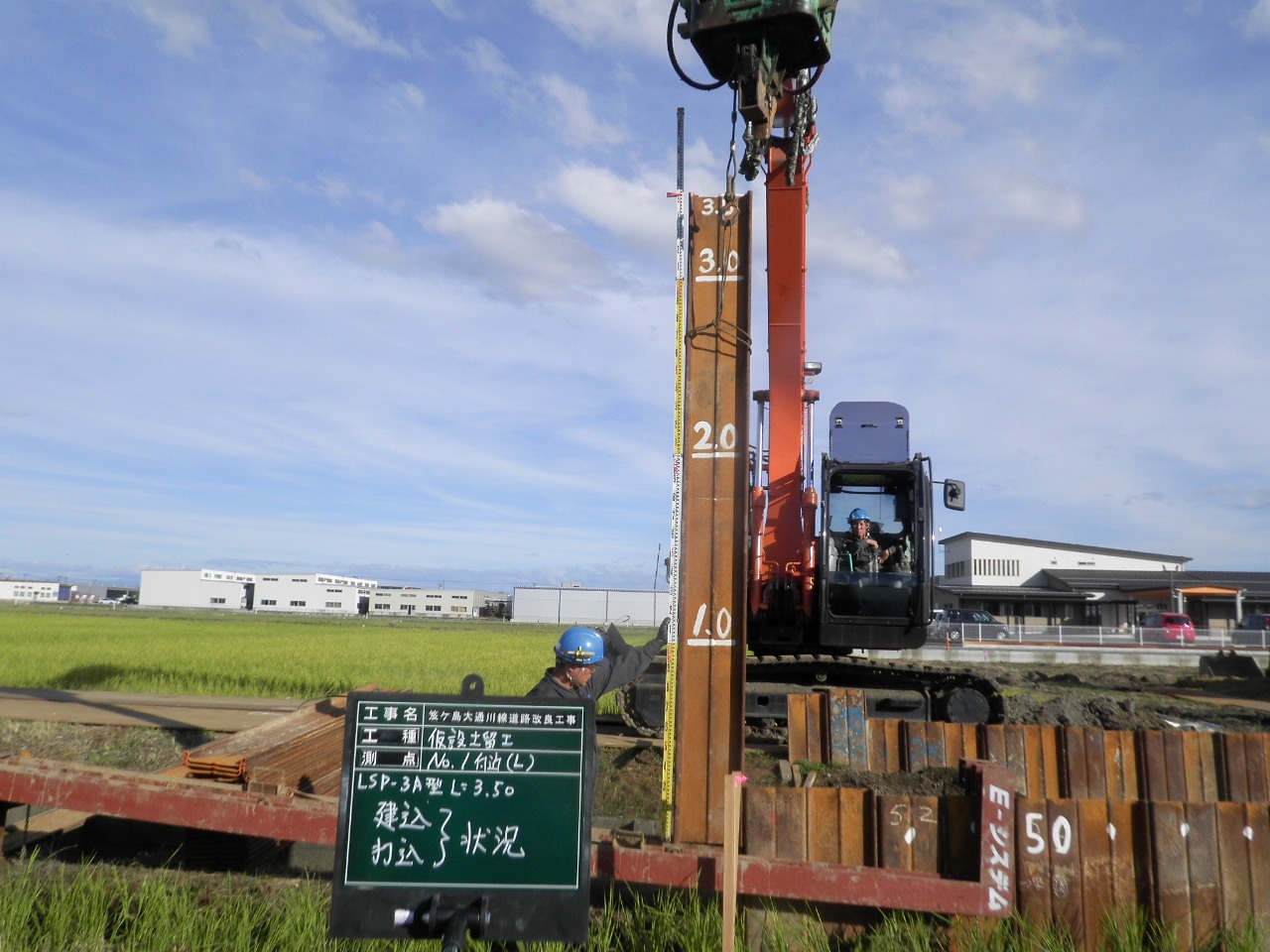

解体や掘削前に軽量鋼矢板(L=3.5m・4.5m)を打込みます。

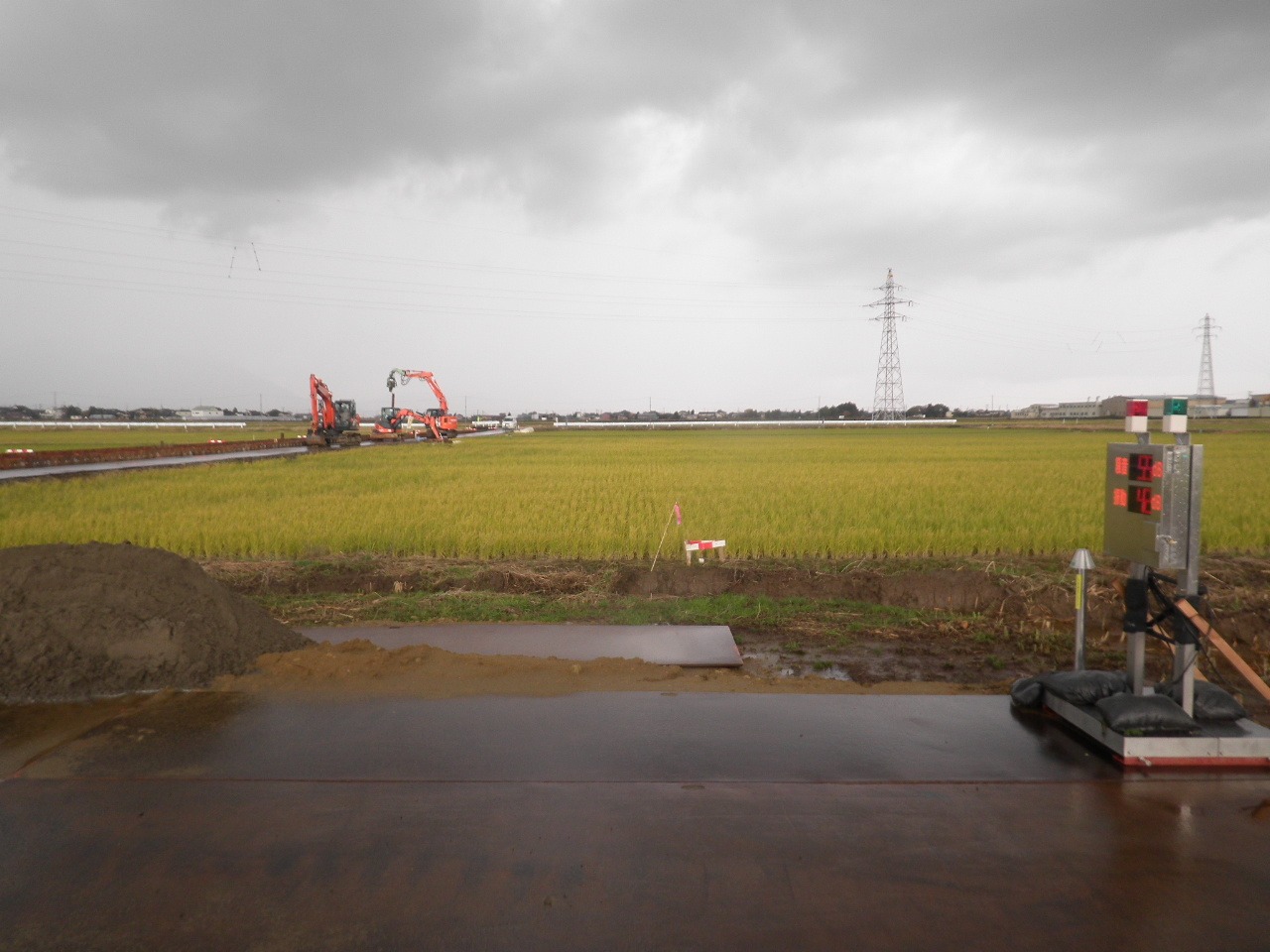

騒音振動計を設置して、確認しながら作業をしています。
旧構造物撤去工

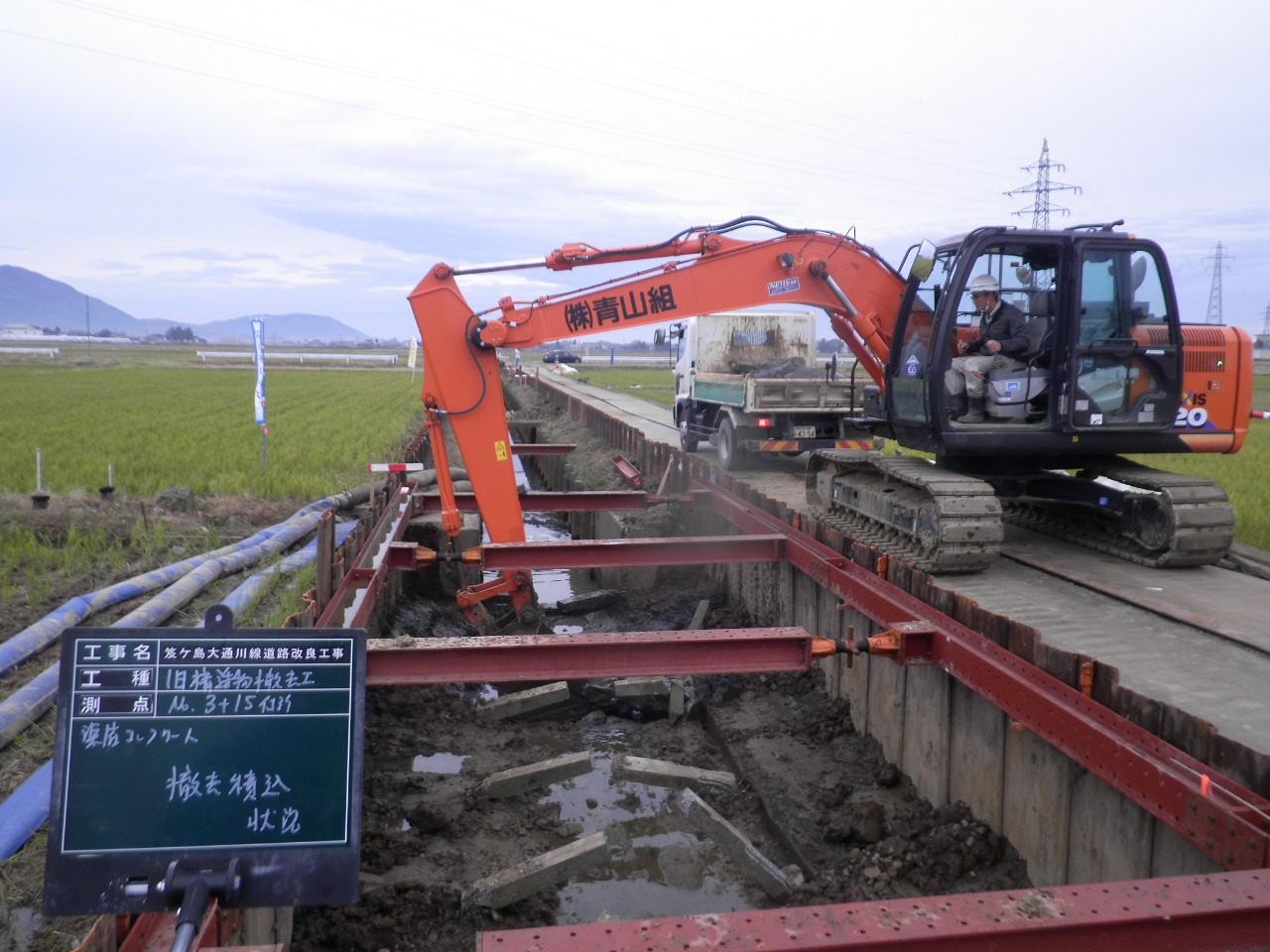

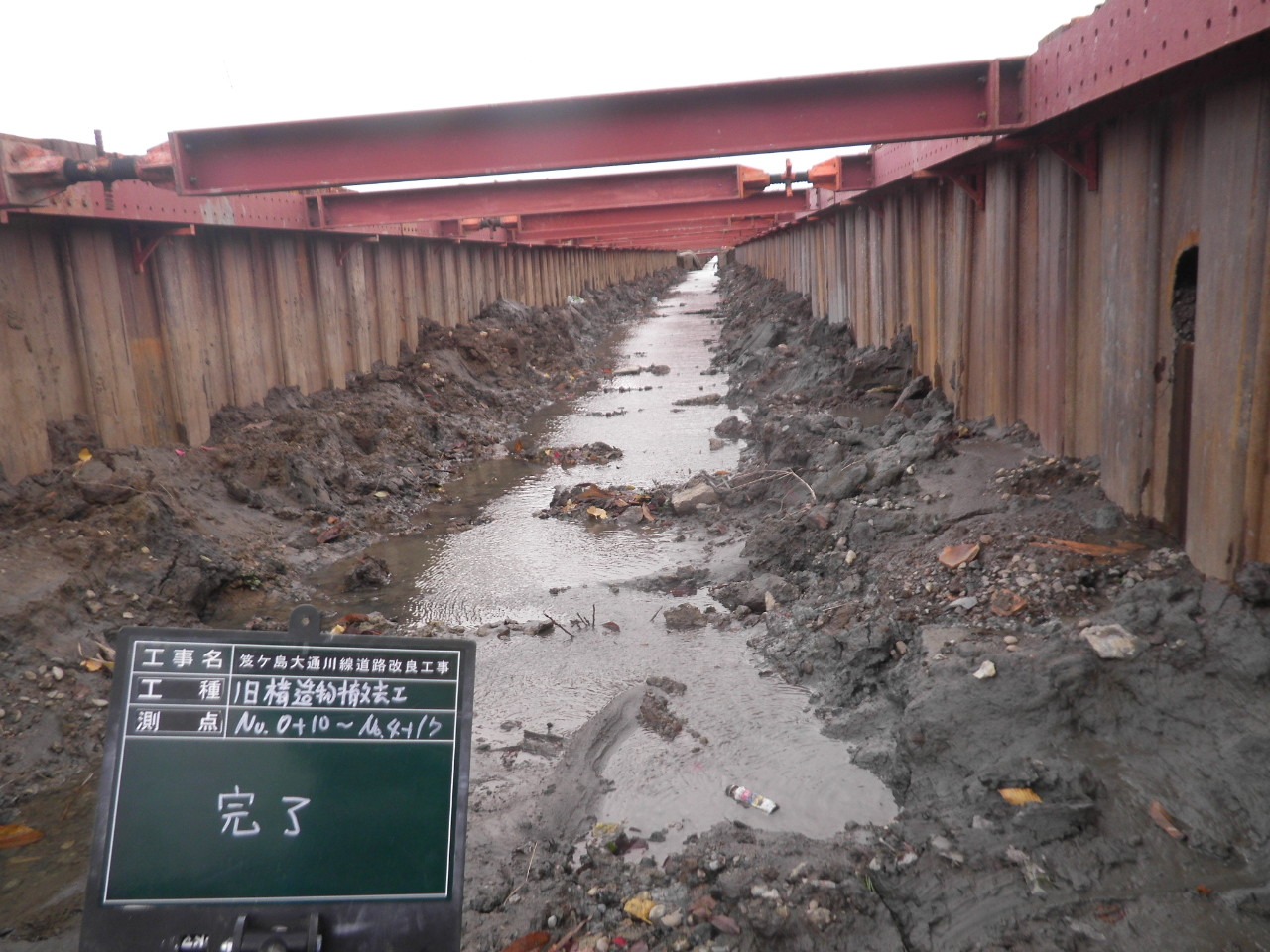

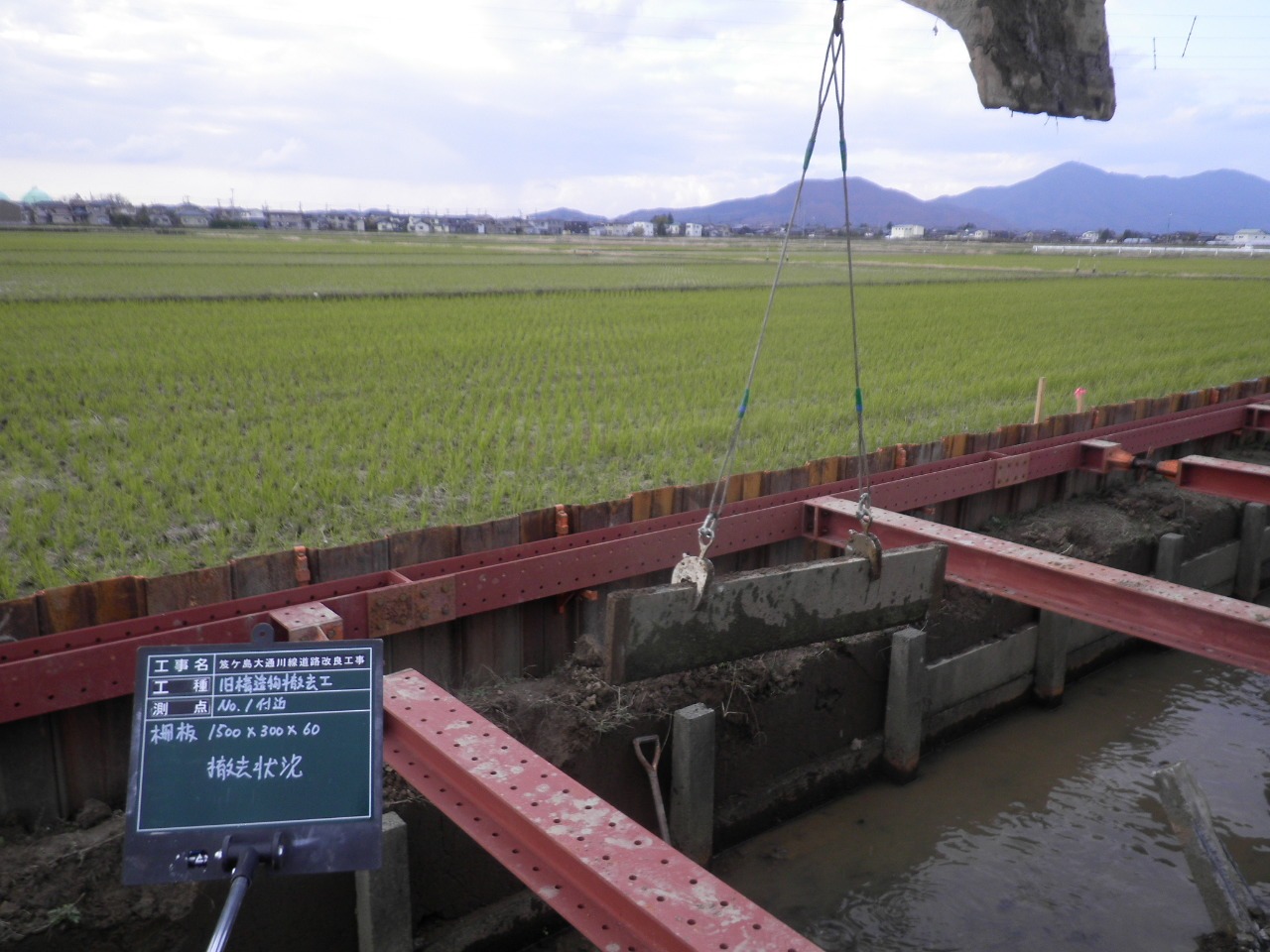

既設物(柵板・渠底コンクリート・その他構造物)を撤去しています。
門型カルバート基礎工
掘削後、門型カルバートの基礎部の施工です。

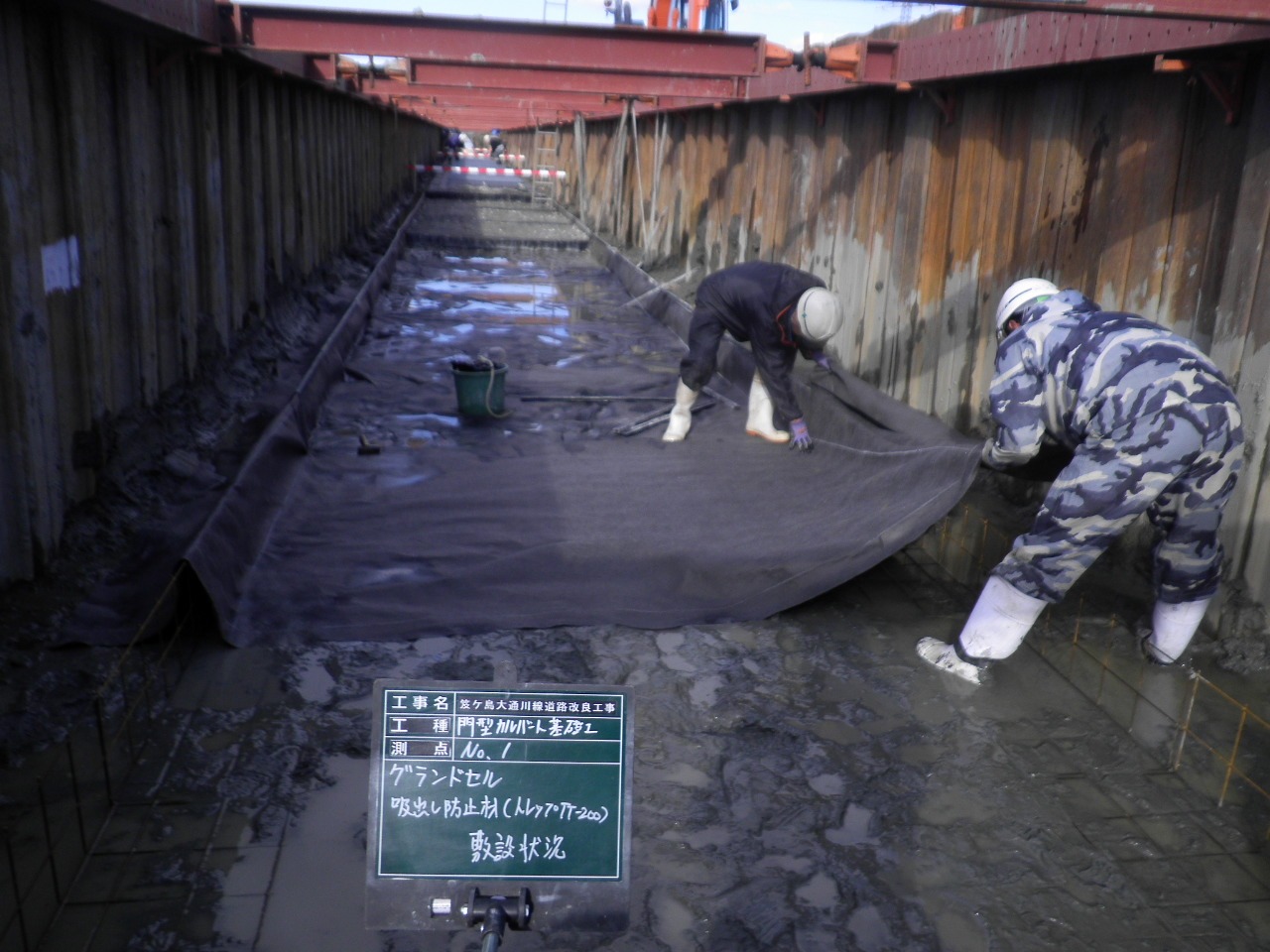

・ジオセルマットレス工法
吸出し防止材敷設

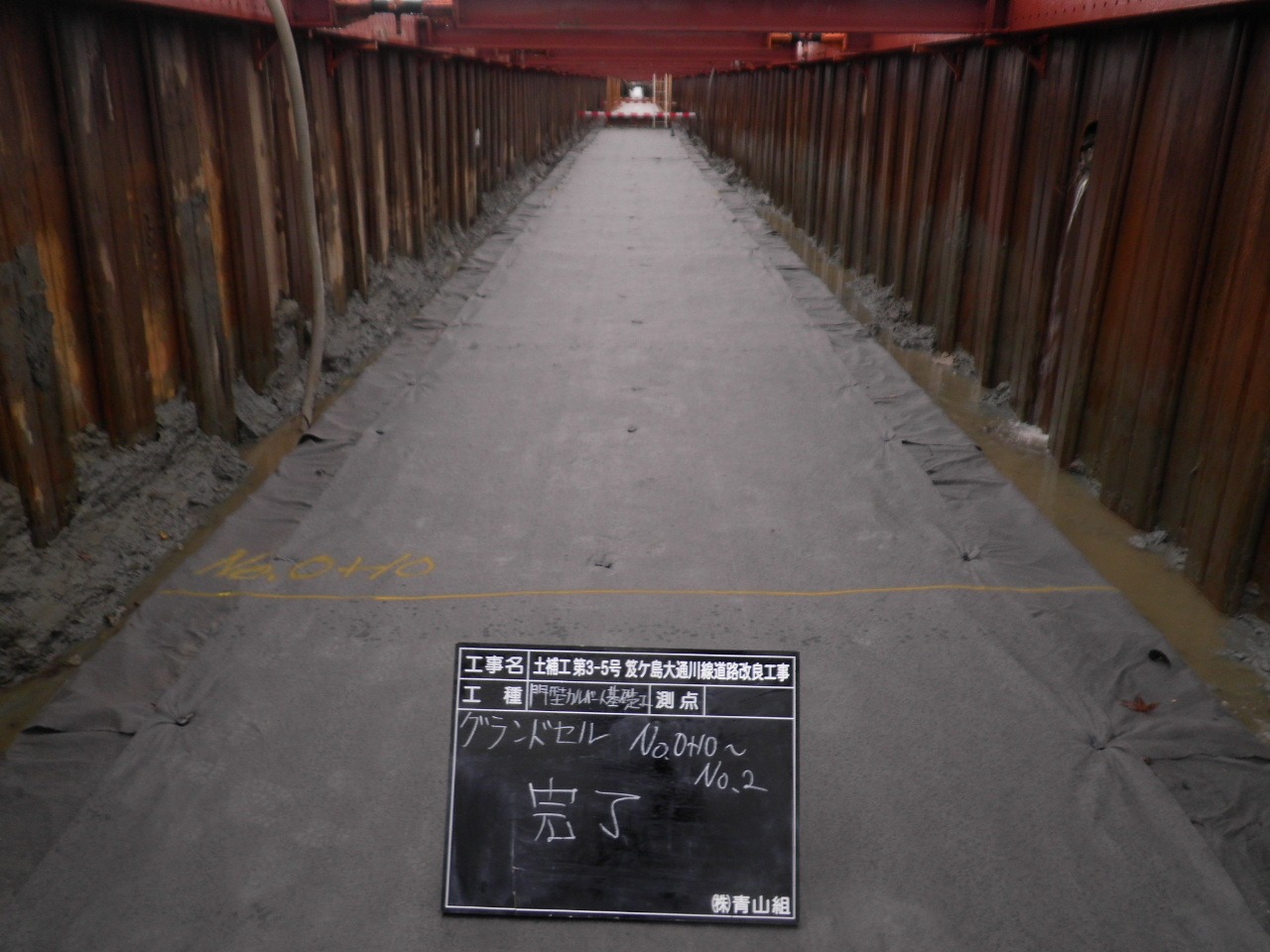

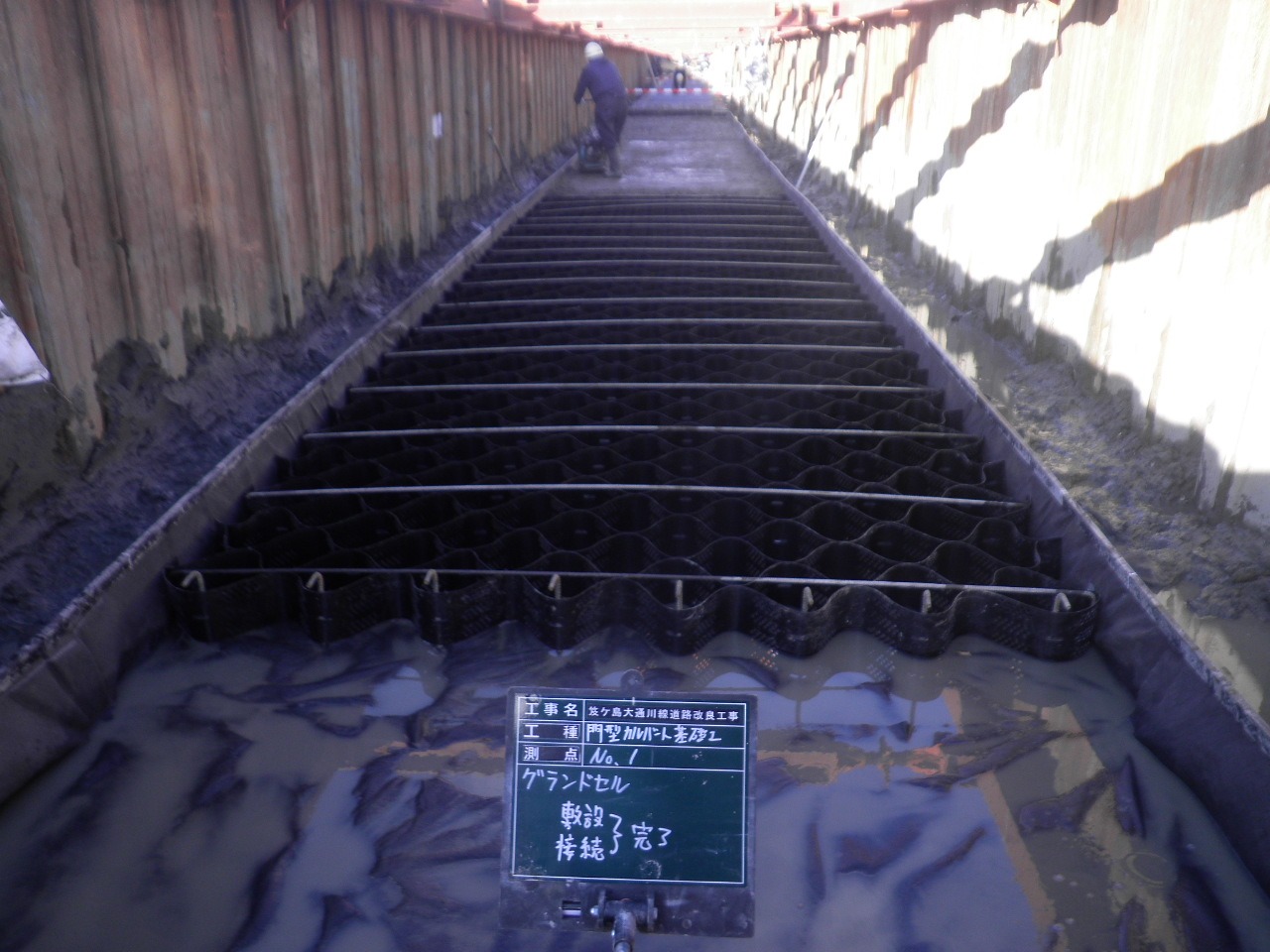

グランドセル1段目敷設
中詰め砕石完了

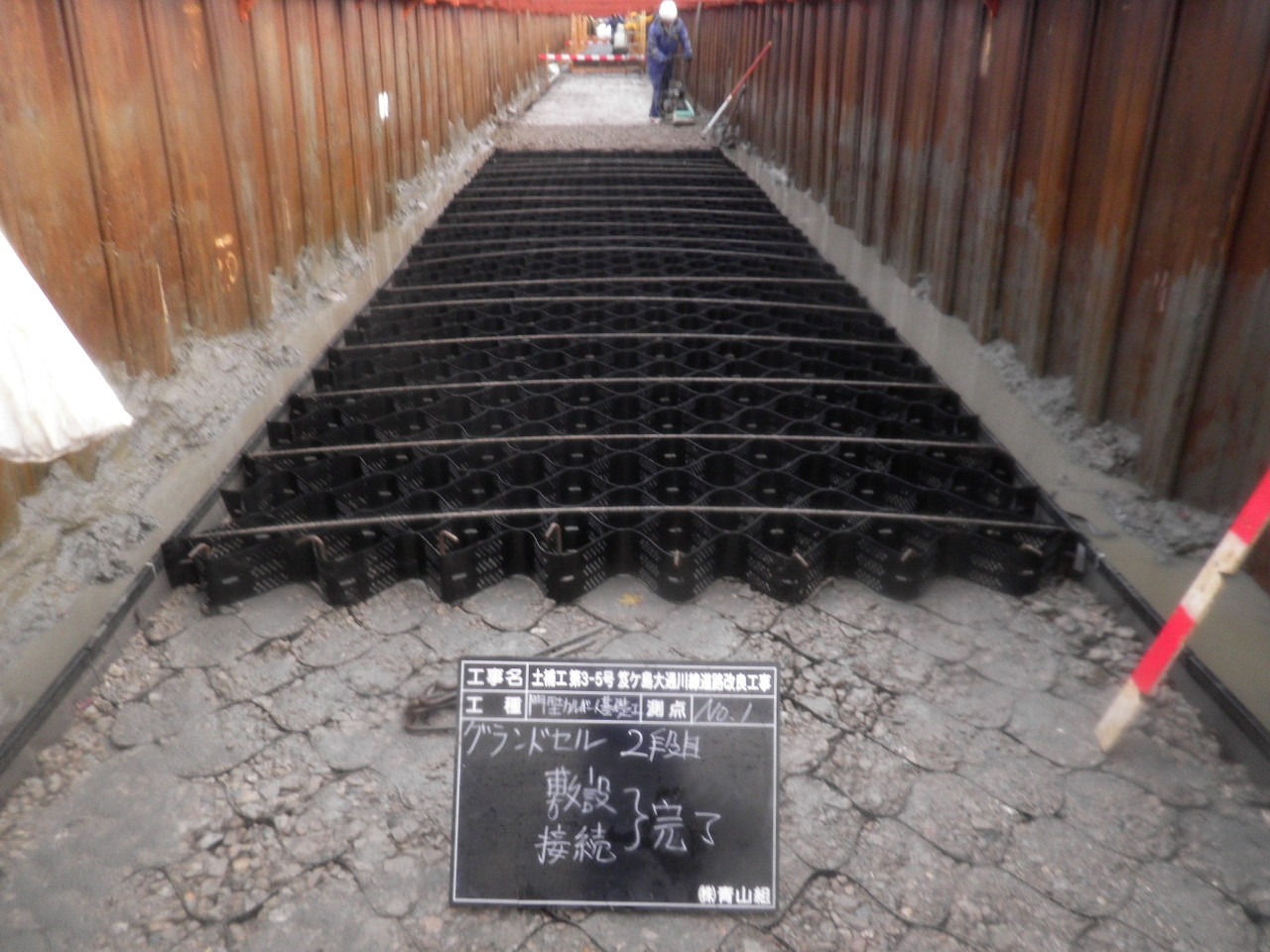

グランドセル2段目敷設

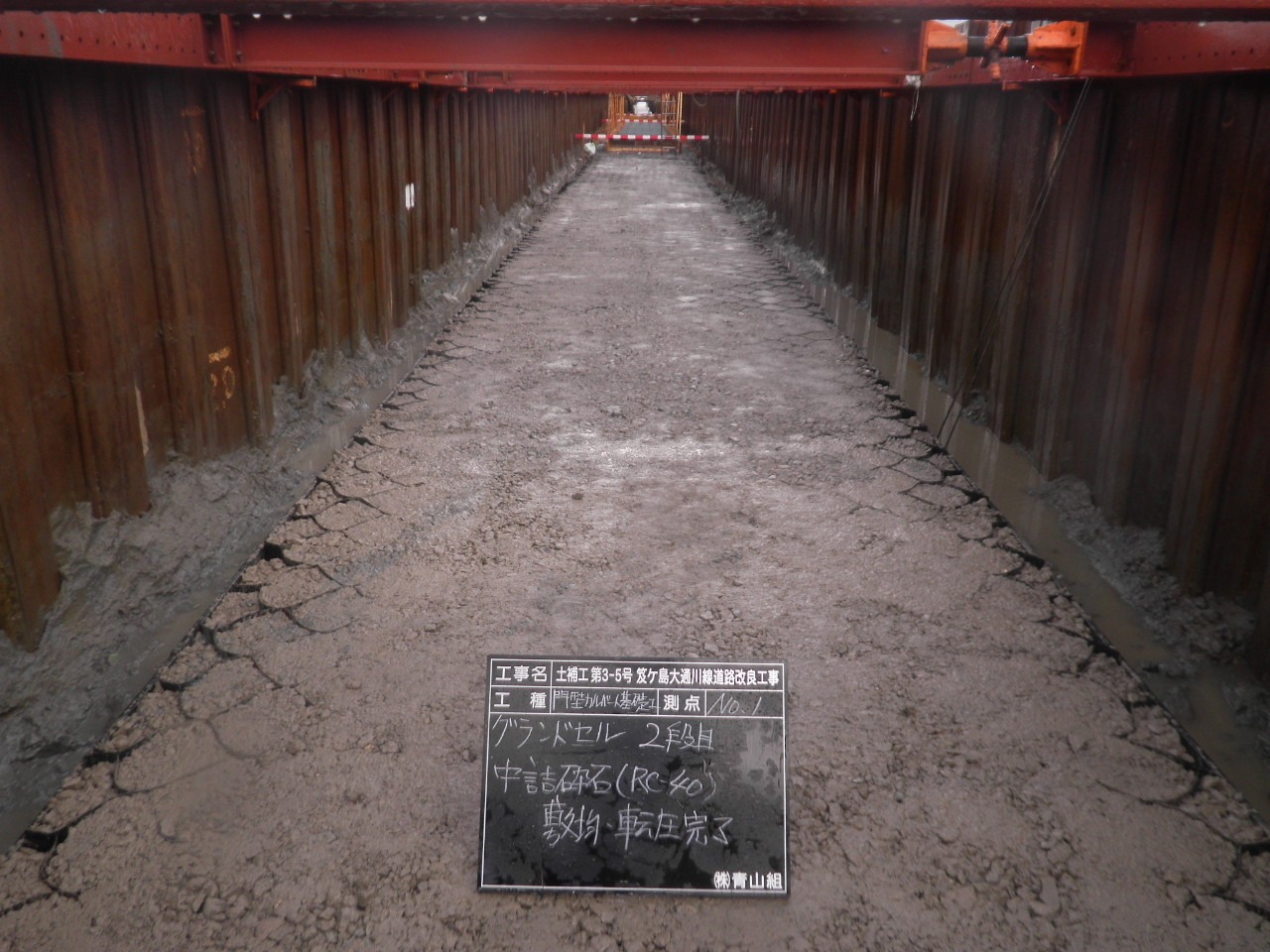

中詰め砕石完了
吸出し防止材閉じ込み完了
・基礎コンクリート工(門型カルバート)

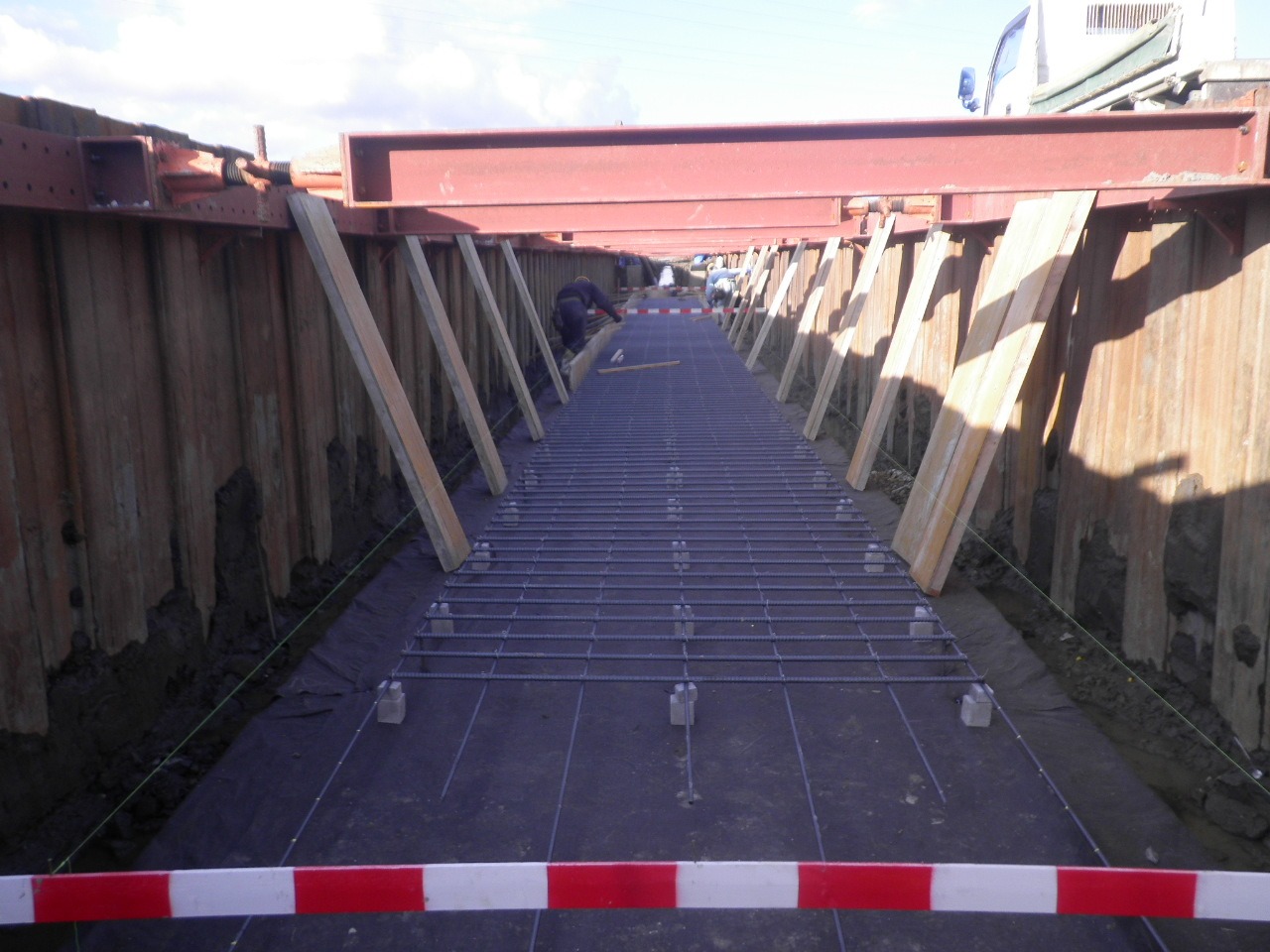

基礎コンクリート鉄筋完了

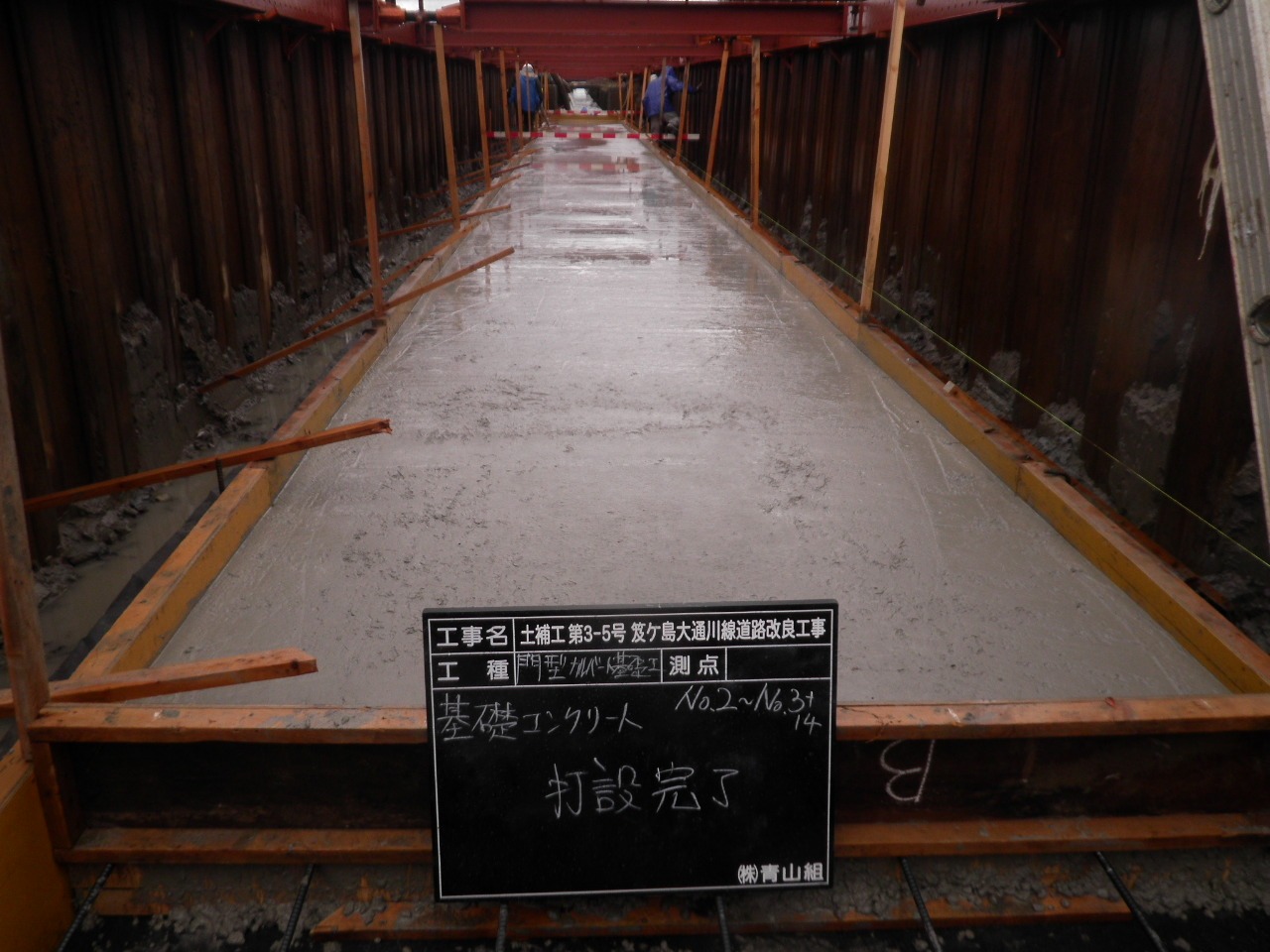

基礎コンクリート打設完了

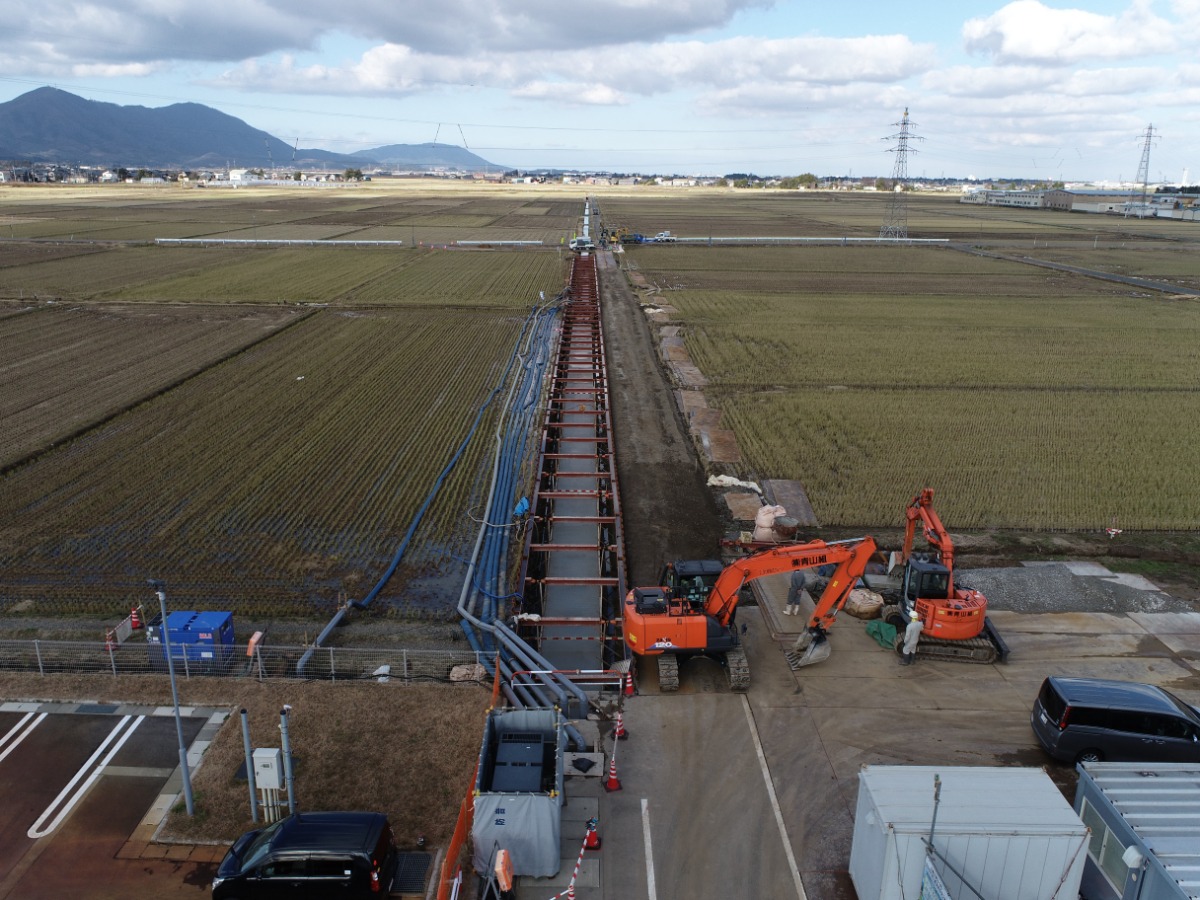

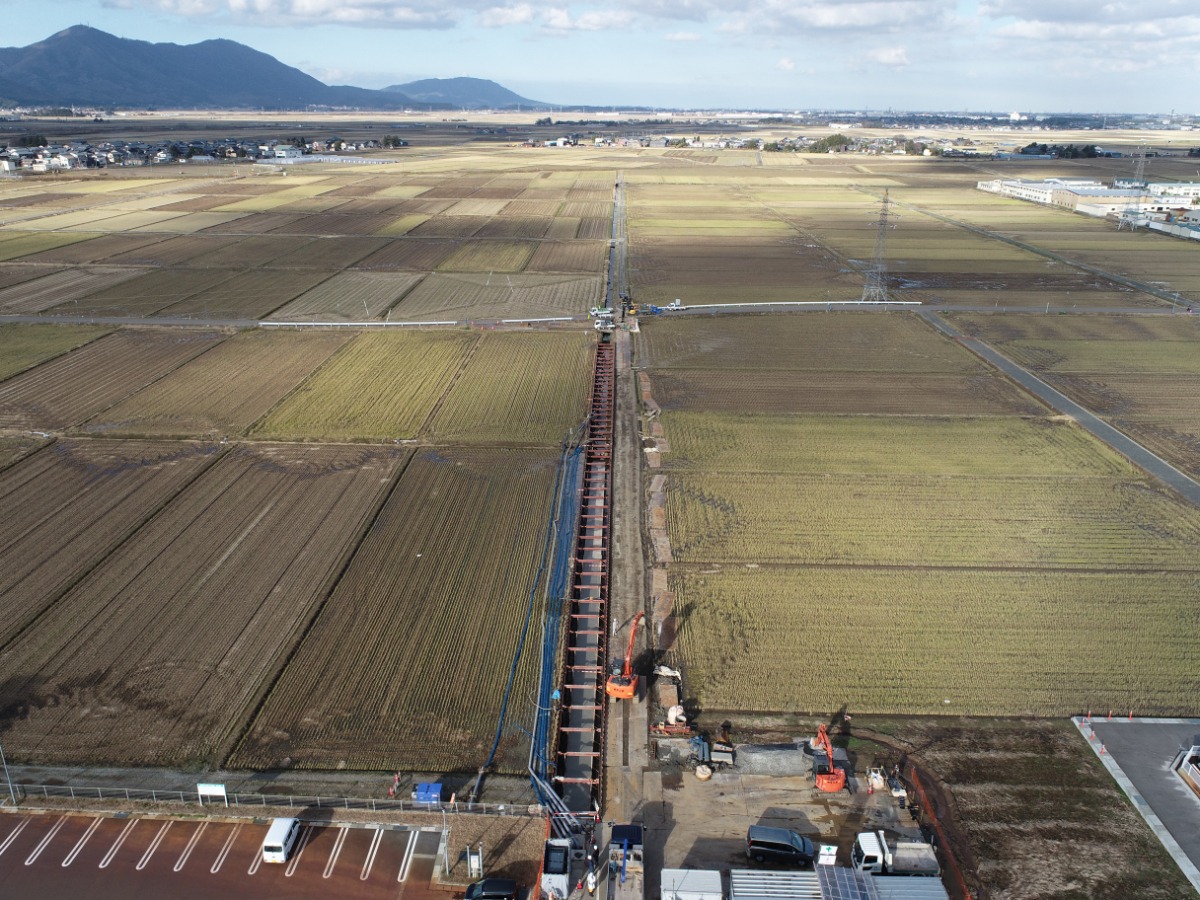

空撮

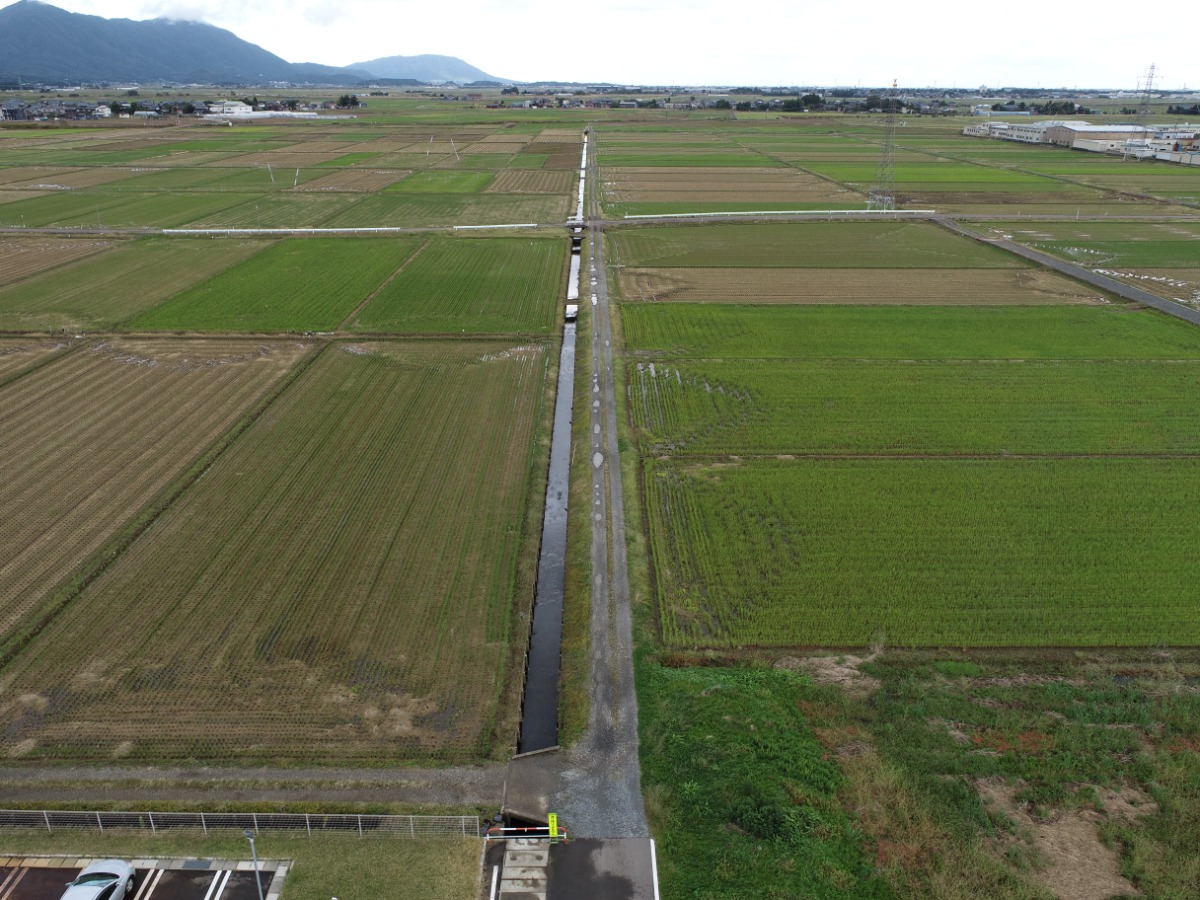

着手前(R3.10.21)
工事中(R3.12.9)
下流方向
上流方向
門型カルバート設置工
水路になる2次製品を設置します。
設置状況(W1500×H1000)

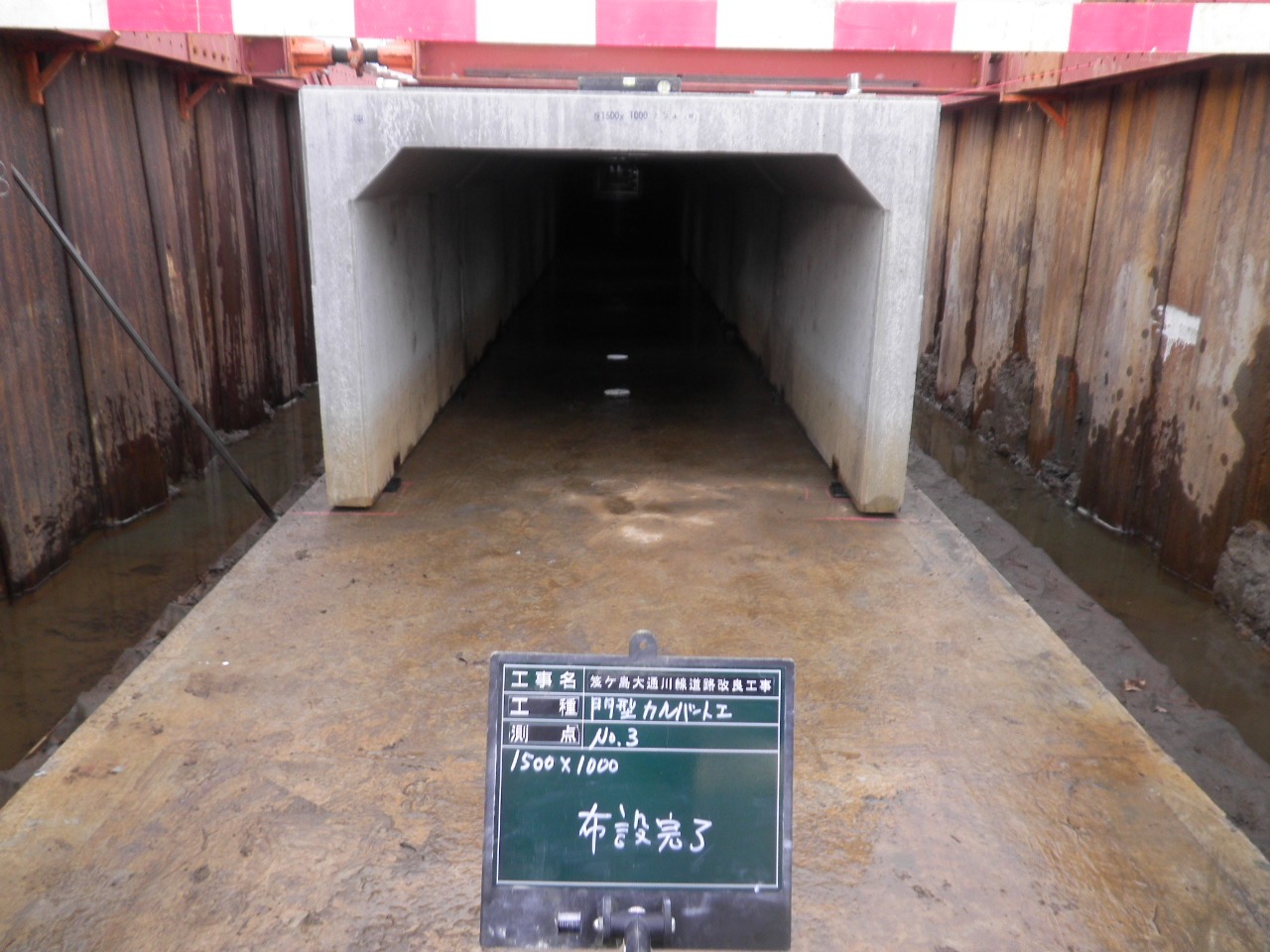

設置完了

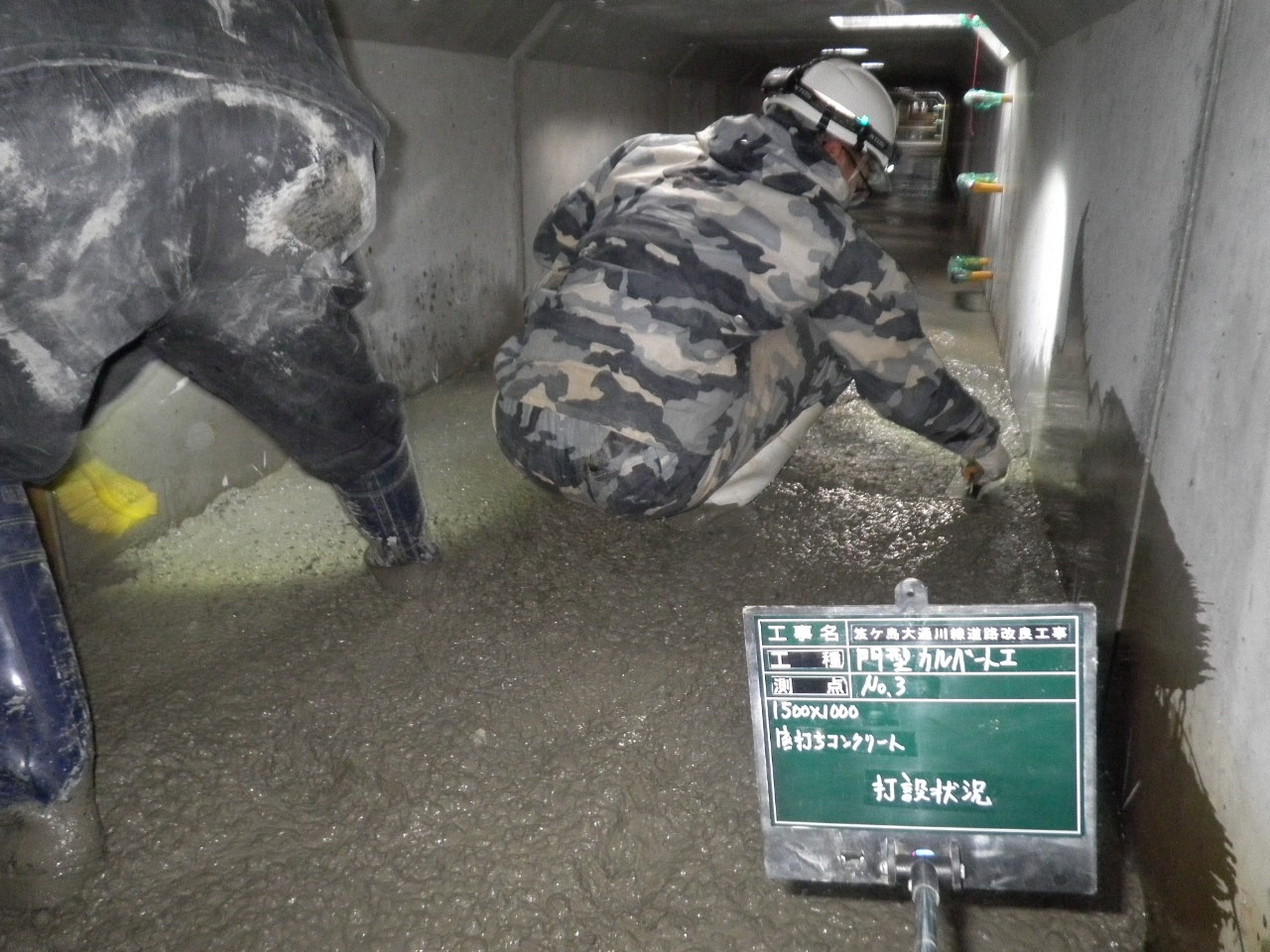

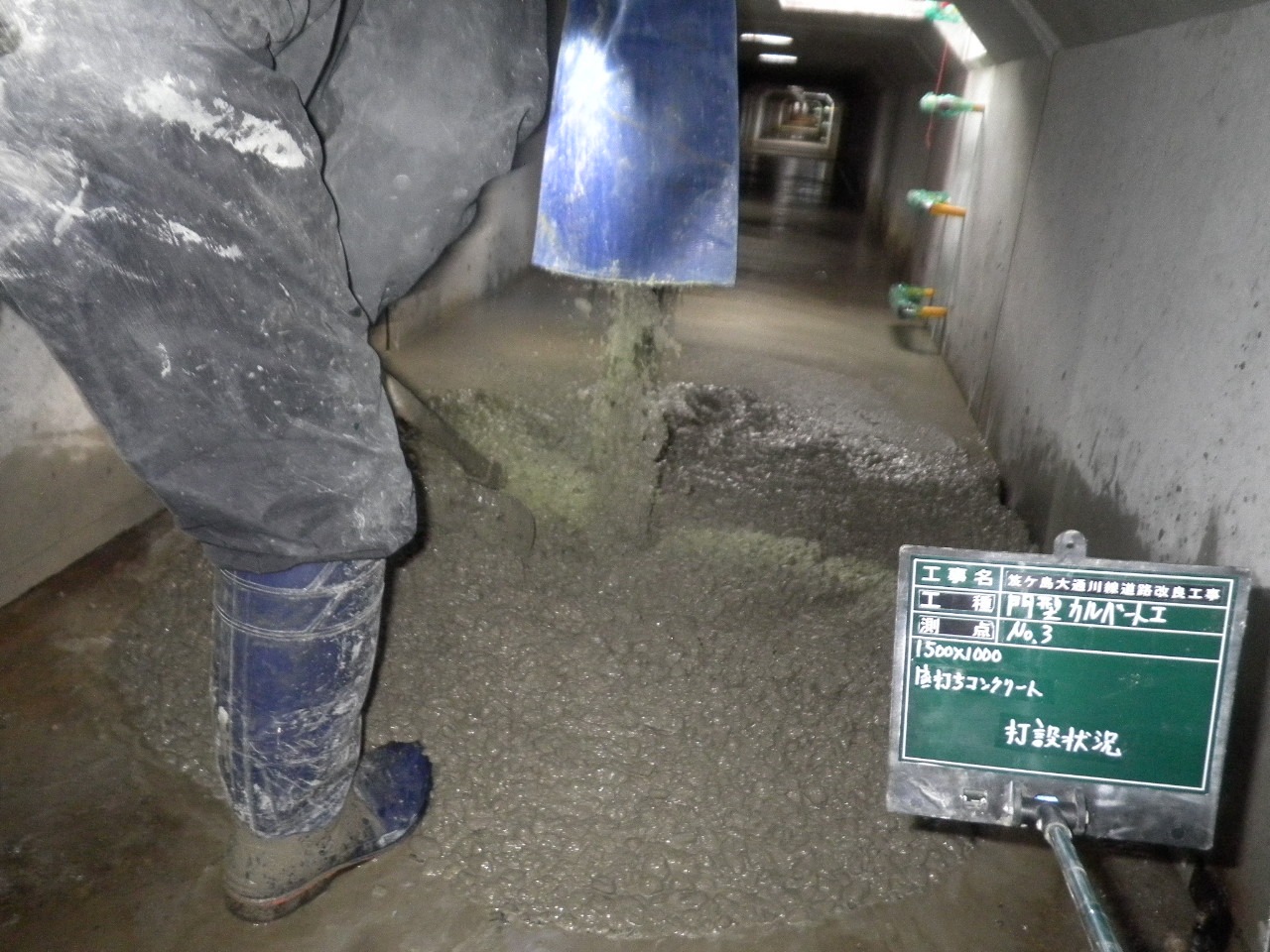

渠底コンクリート打設状況
渠底コンクリート打設状況

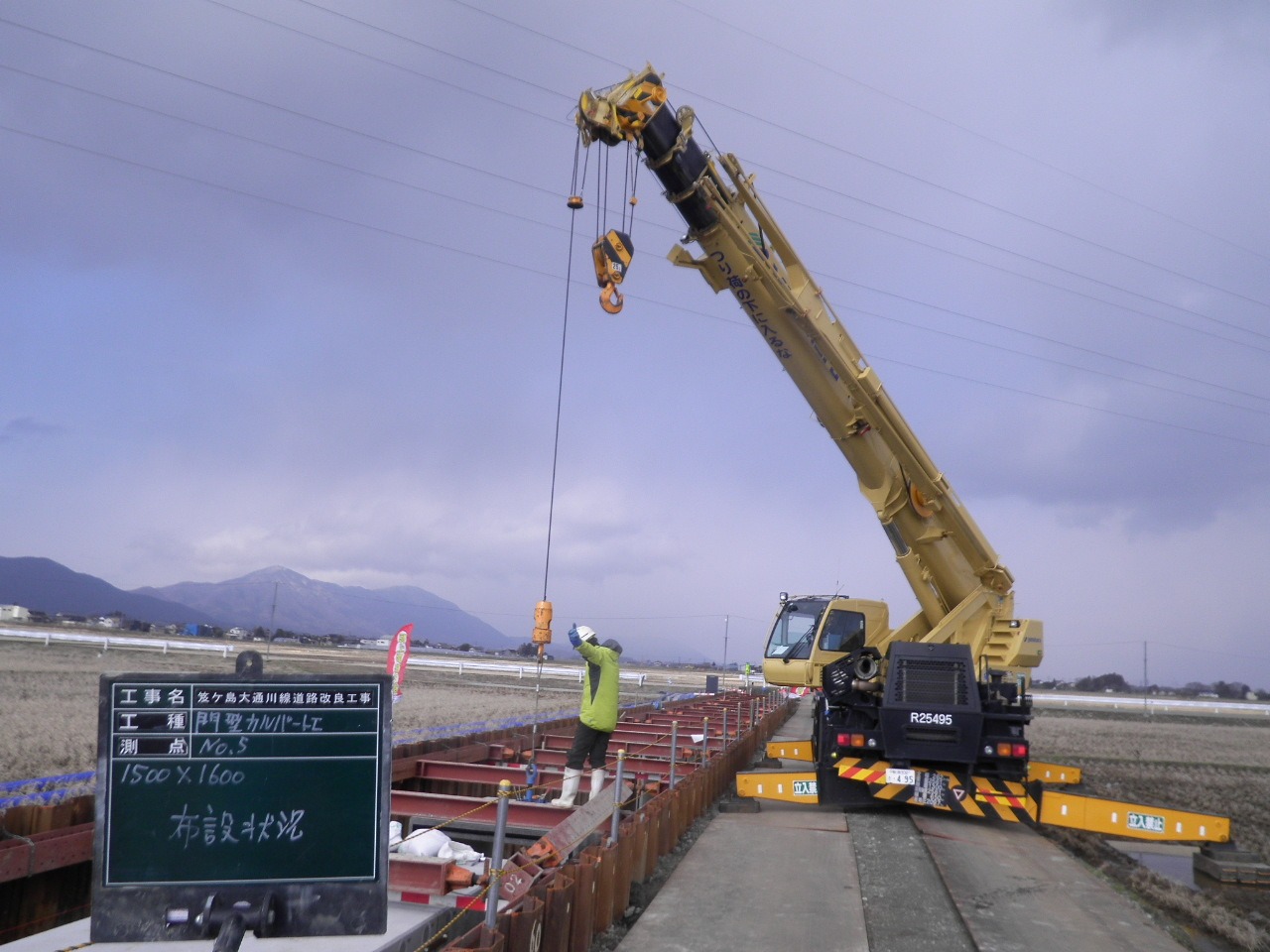

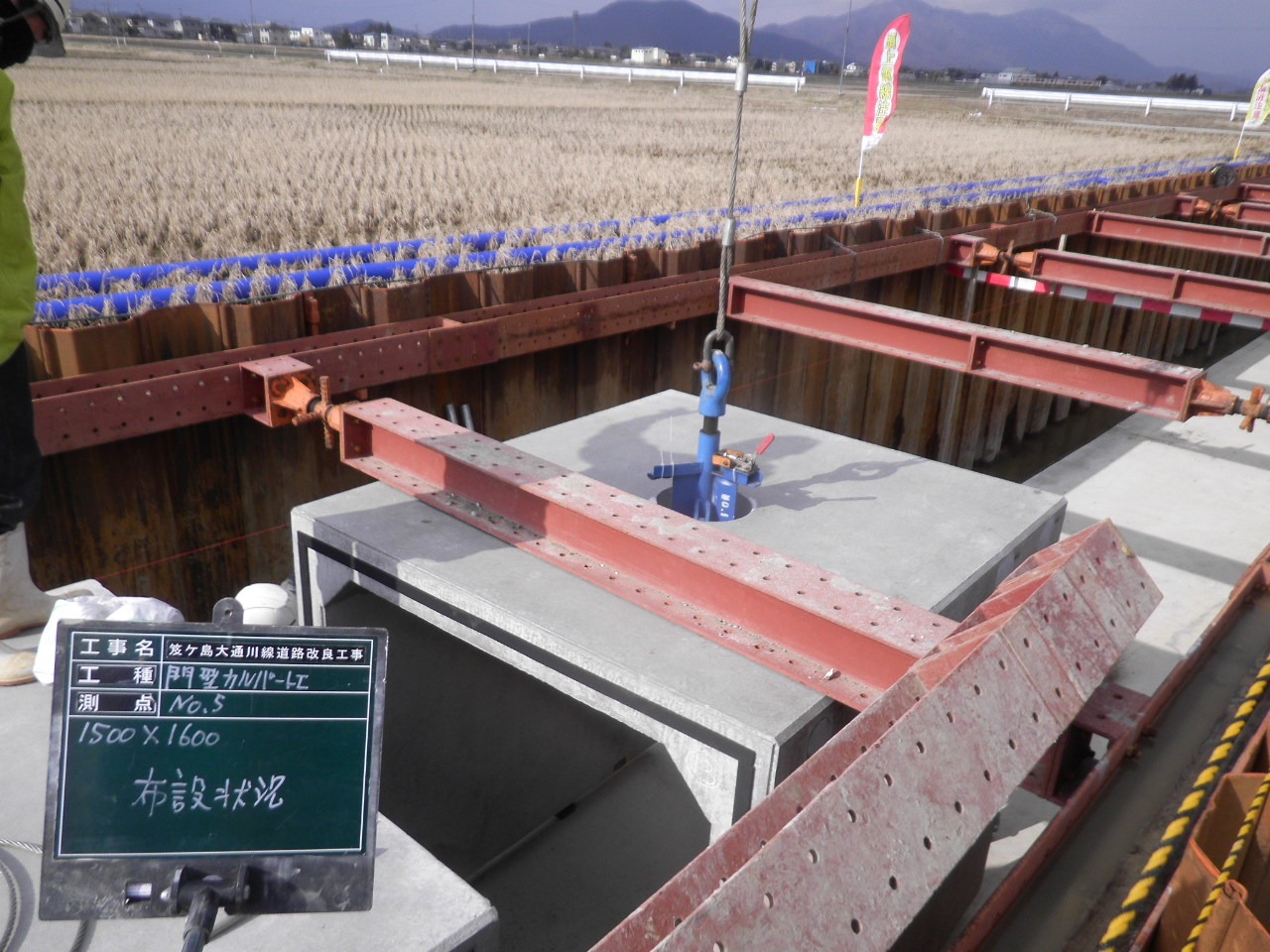

設置状況(W1500×H1600)
設置状況

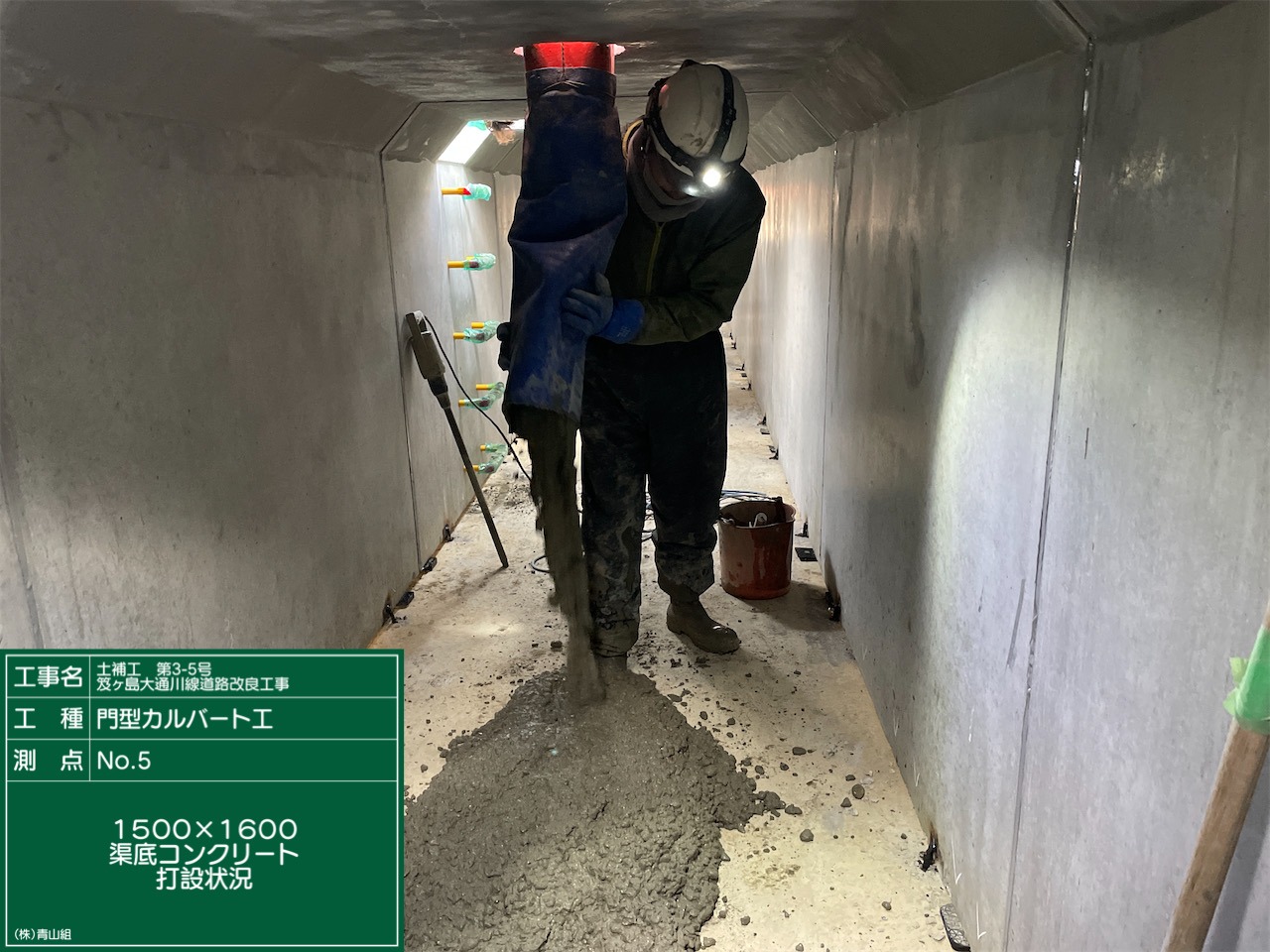

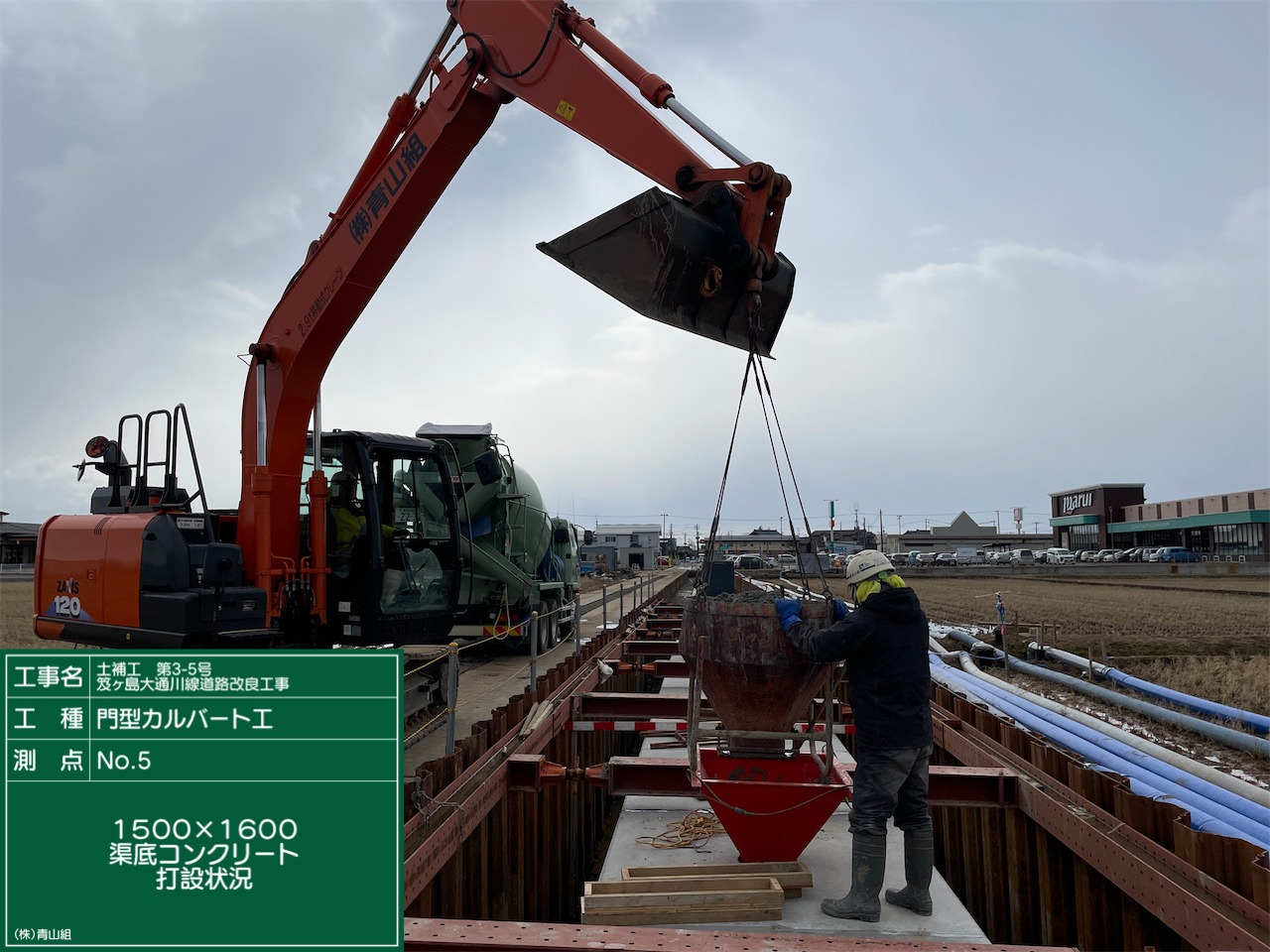

渠底コンクリート打設状況
渠底コンクリート打設状況
集水桝設置工

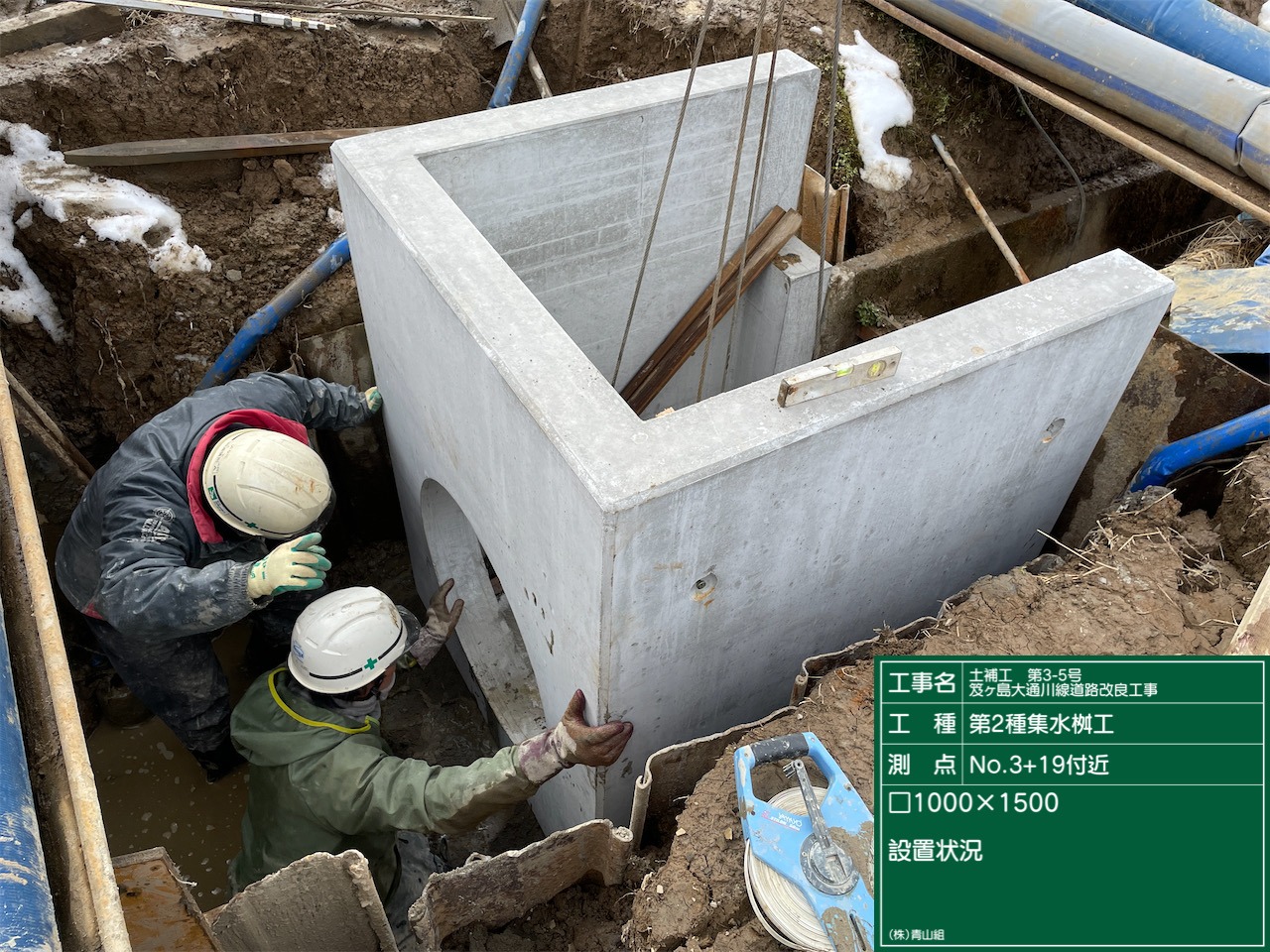

▢1000×H1500の集水桝を設置しています。
道路土工

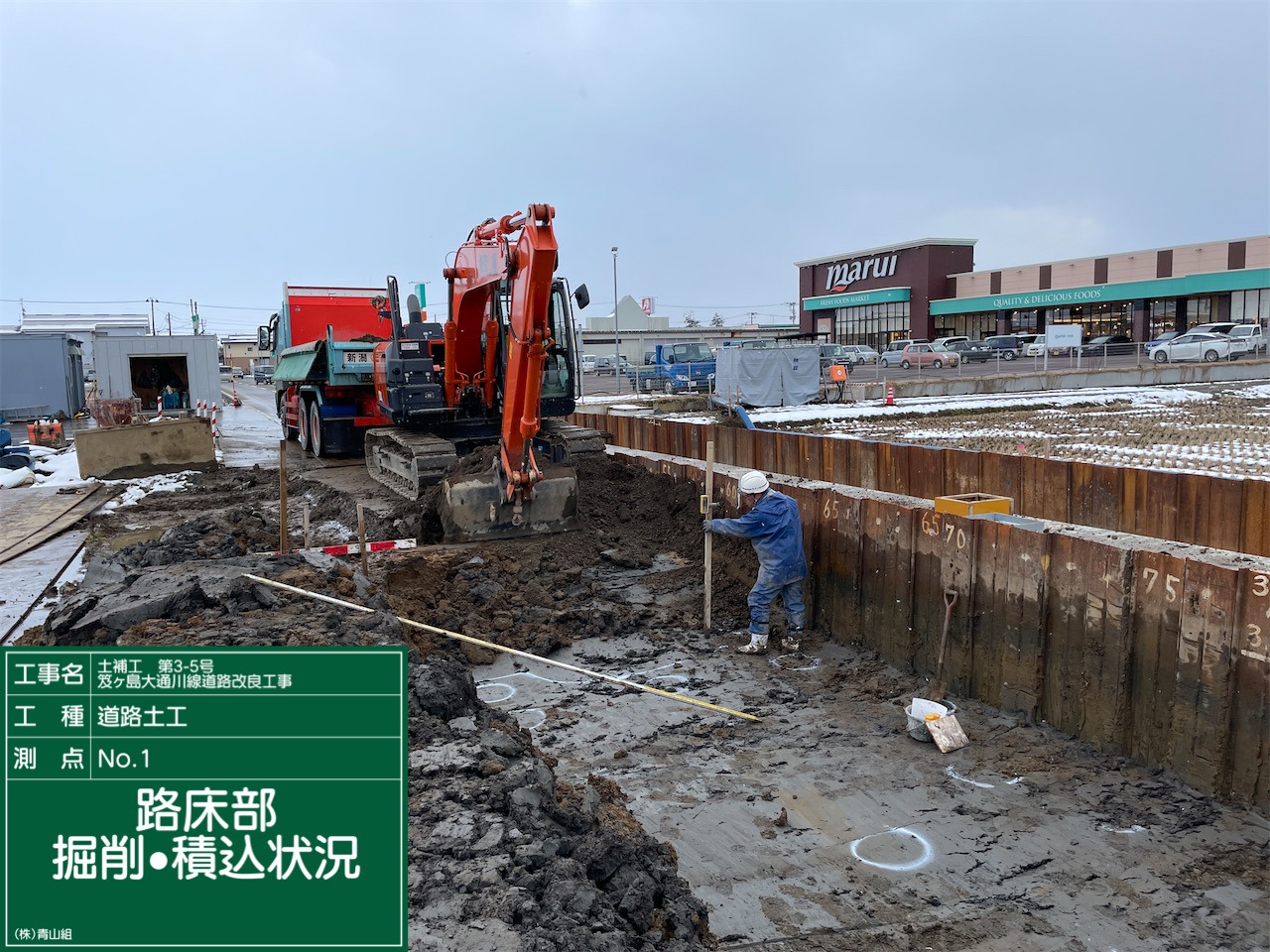

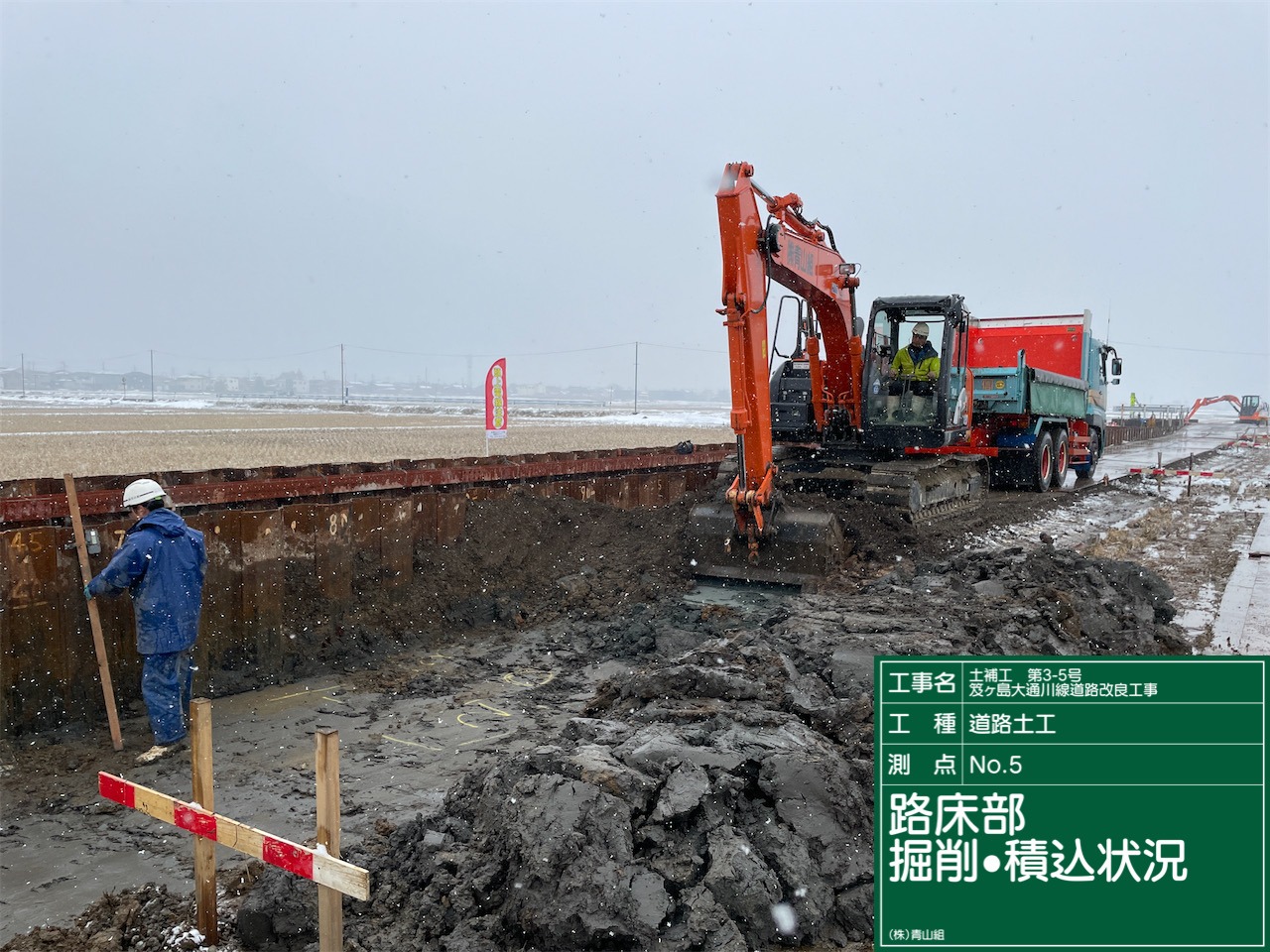

・路床掘削
道路になる部分の土の入れ替え(高さ800㎜)をするために掘削しています。

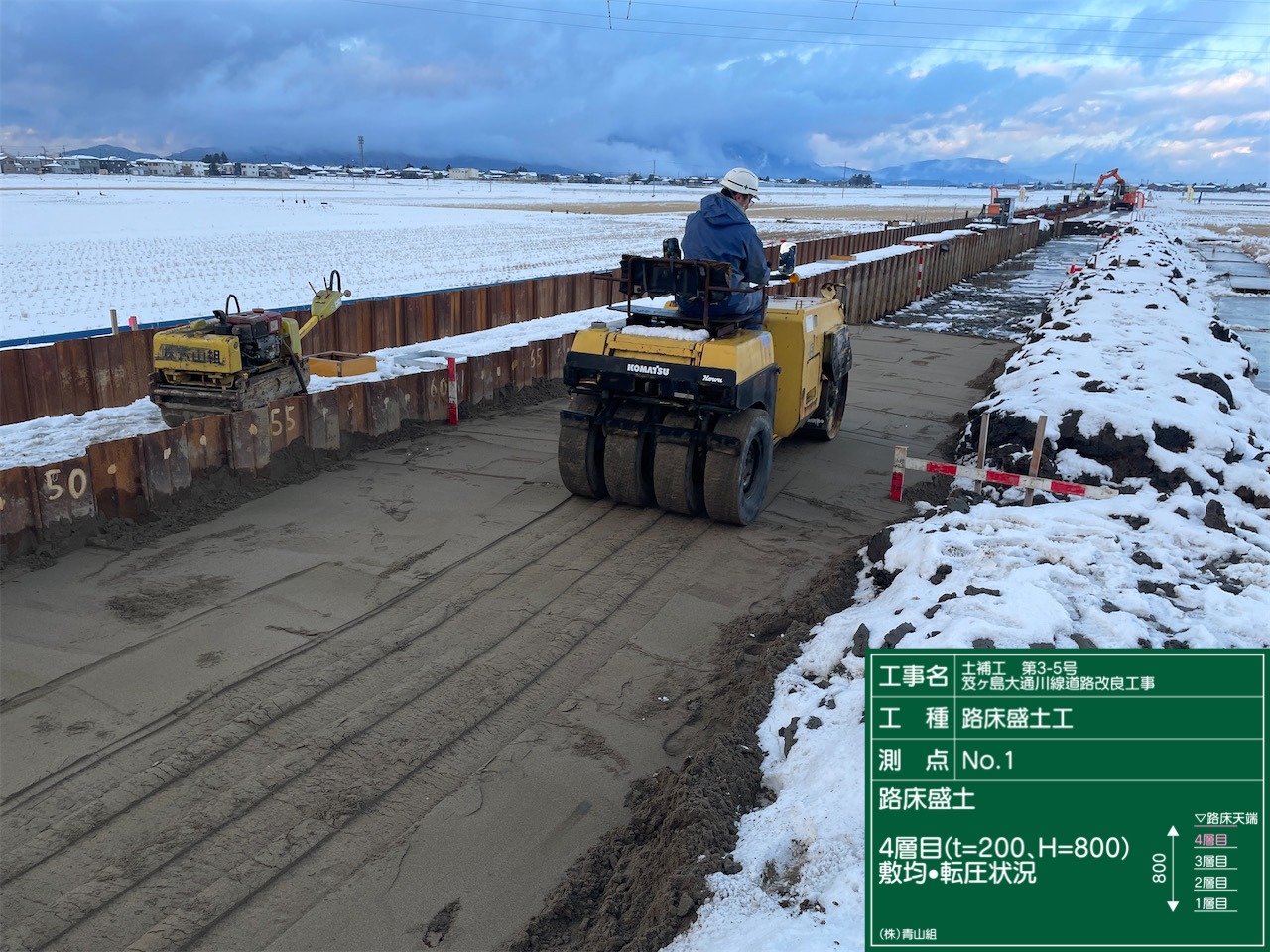

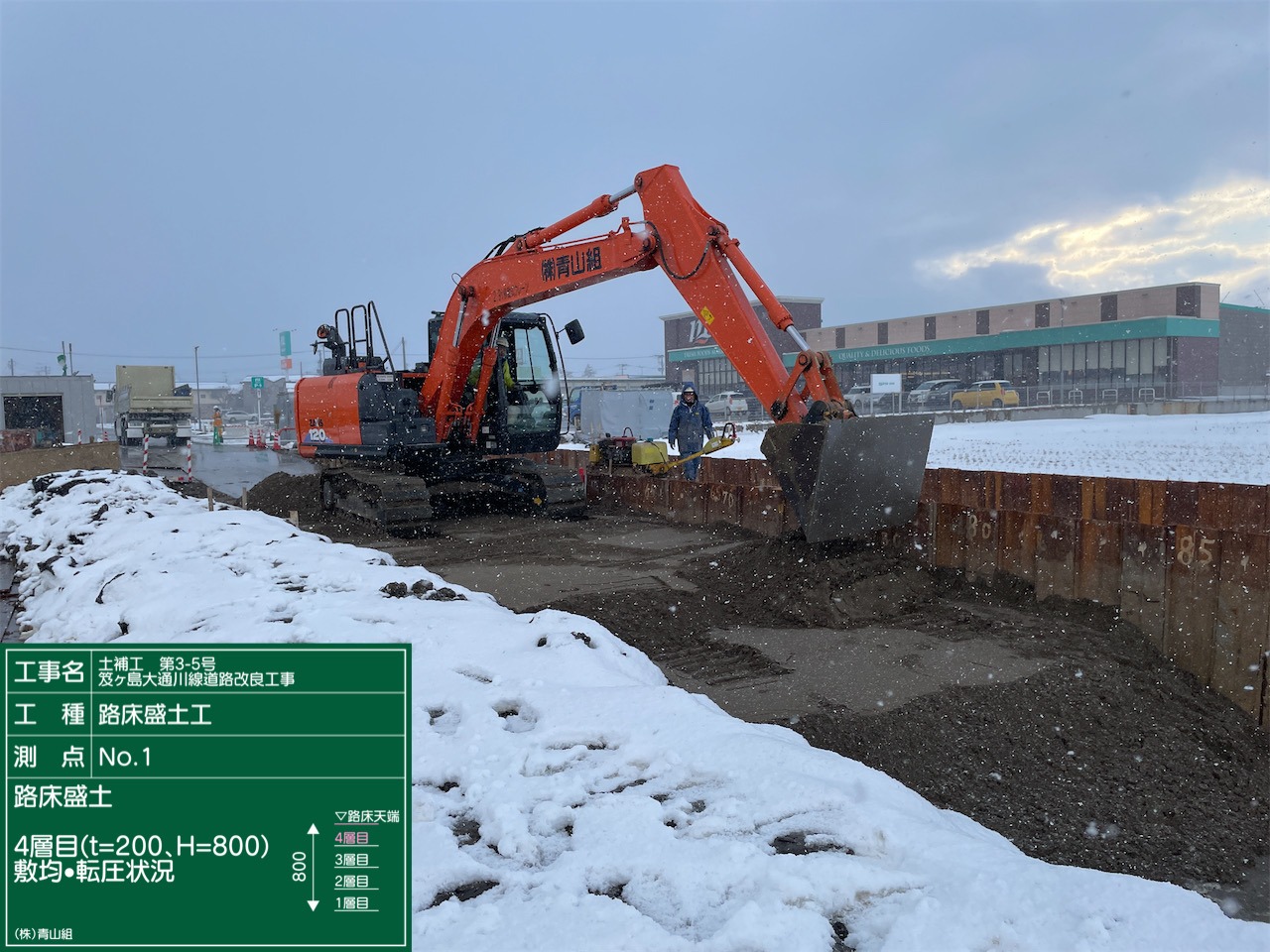

路床盛土工
路床掘削後、良質土にて埋戻しを行います。
敷均状況

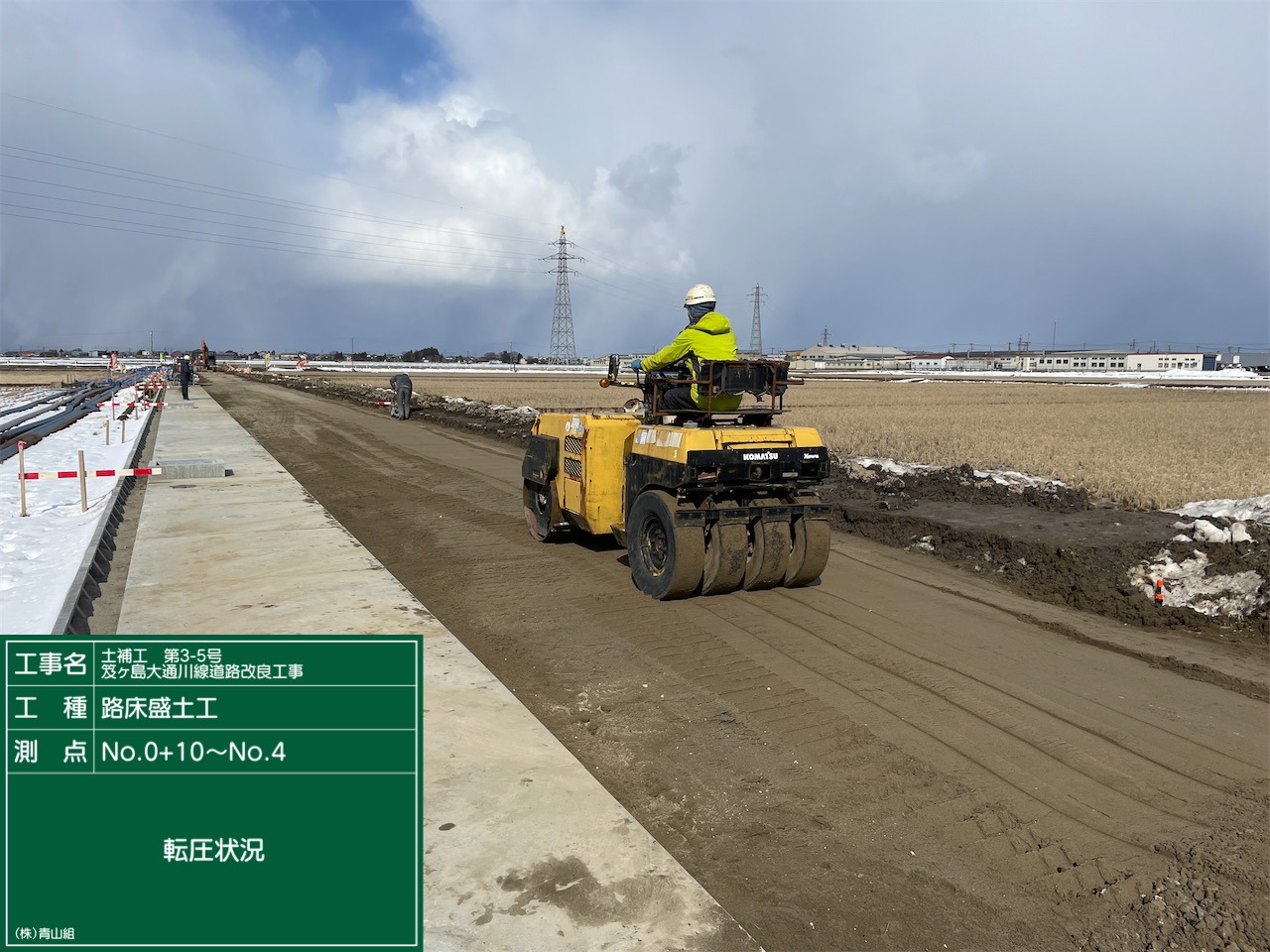

転圧状況
整正状況
転圧状況

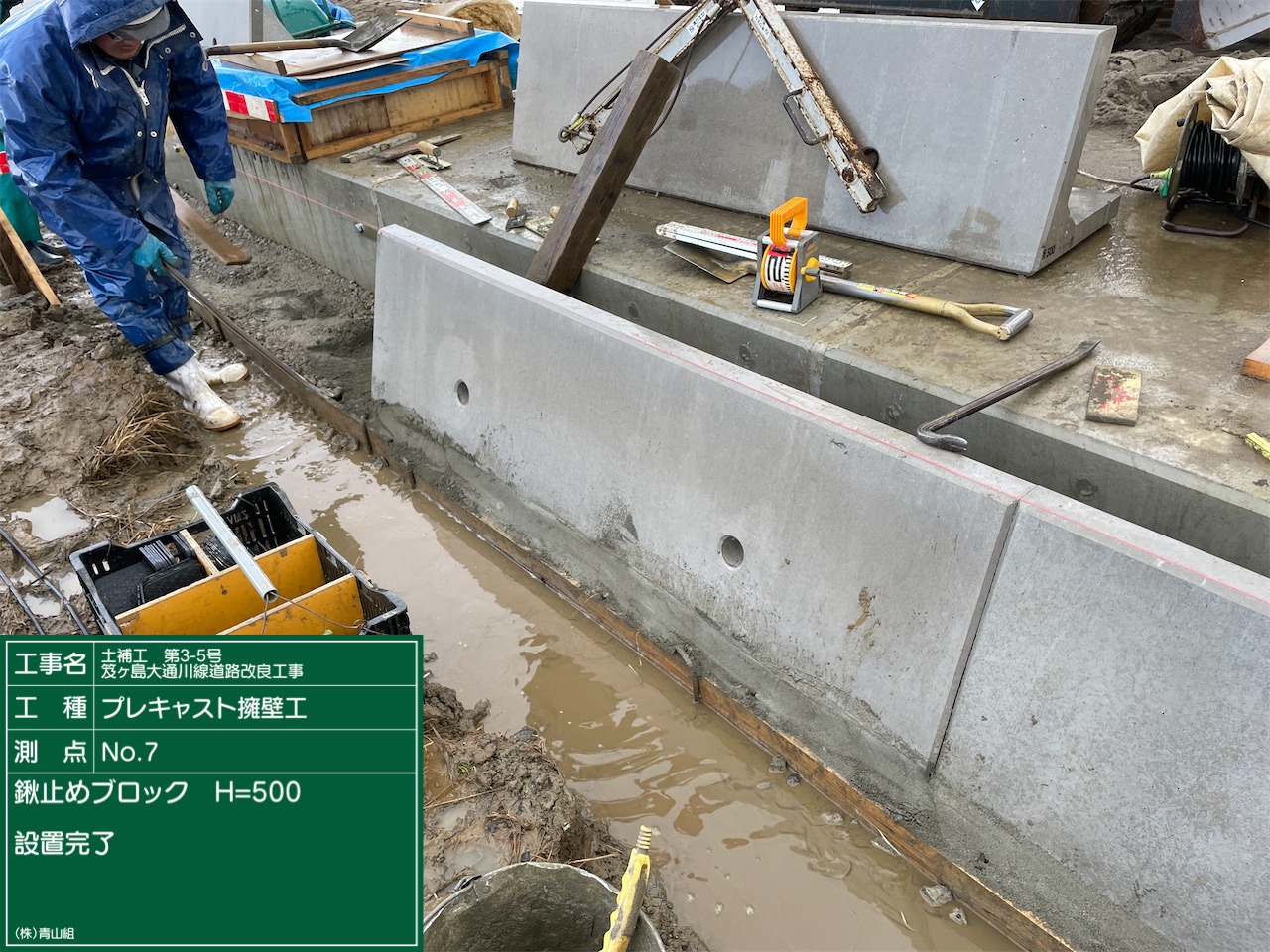

プレキャスト擁壁工
・鍬止めブロック設置
田んぼとの境目に路肩の土が崩れないように擁壁を設置します。

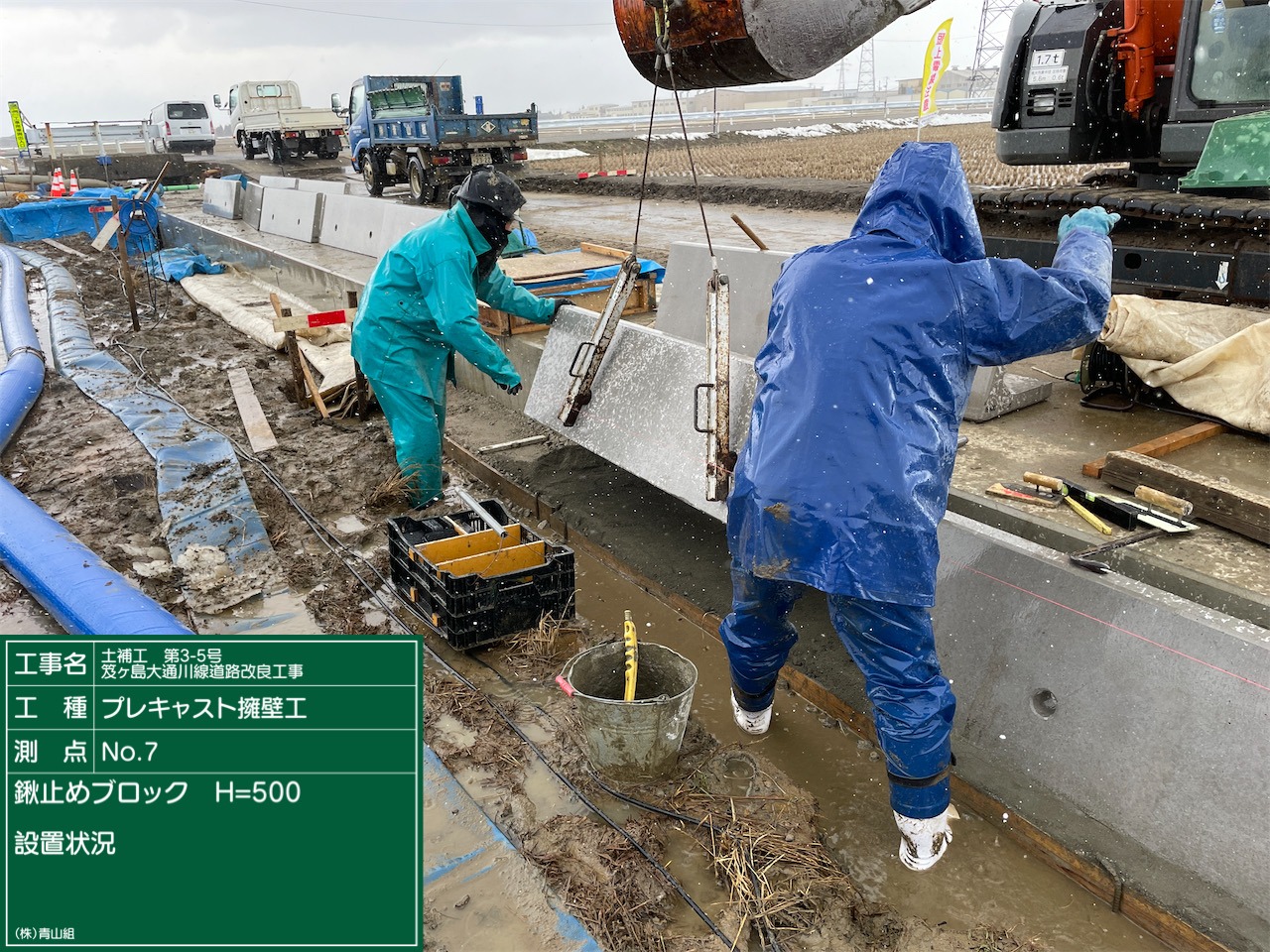

設置状況
設置完了
法面整形工
路肩の土を整形します。

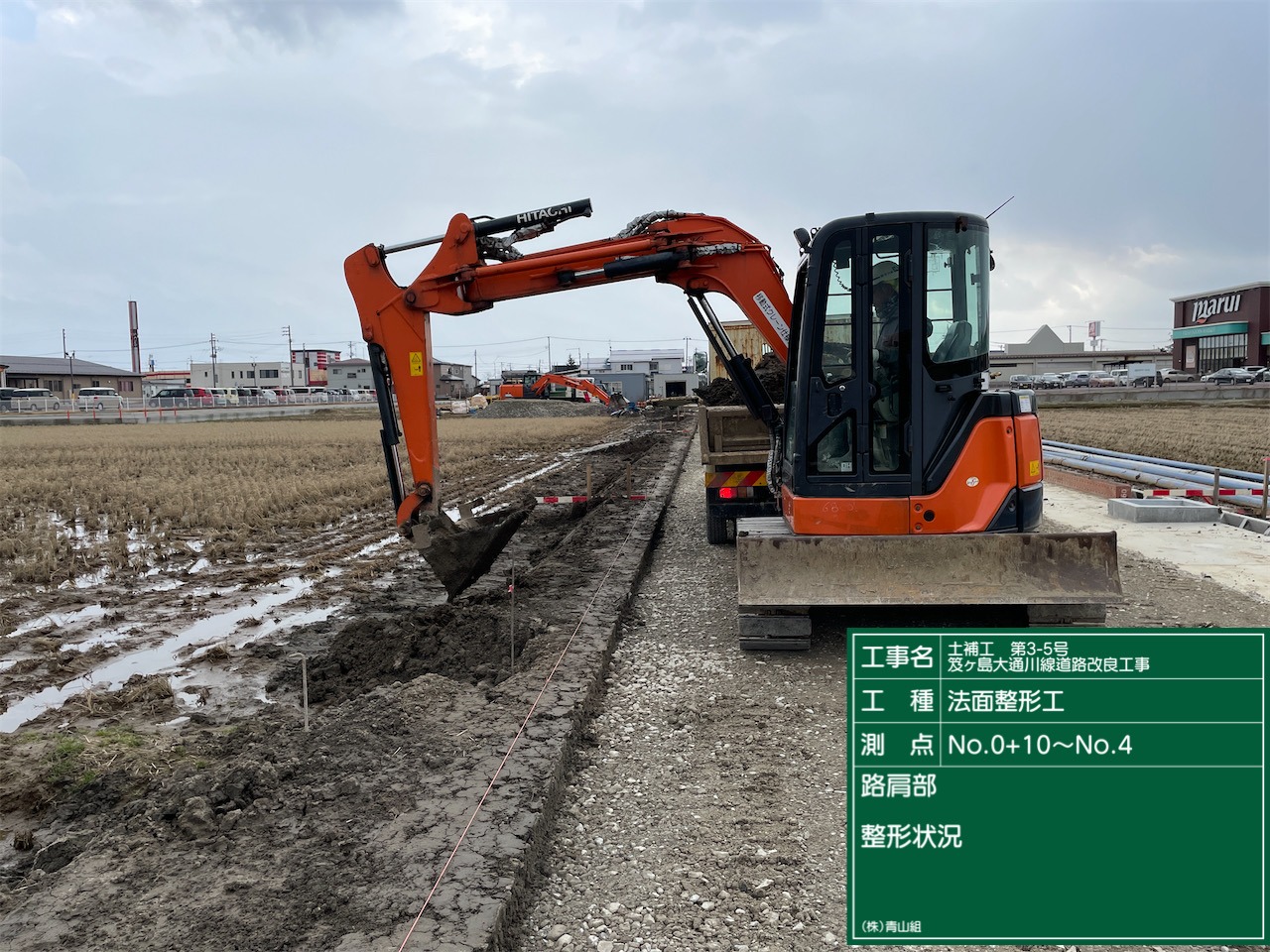

整形状況(路肩部)
整形状況(田部)
アスファルト舗装工

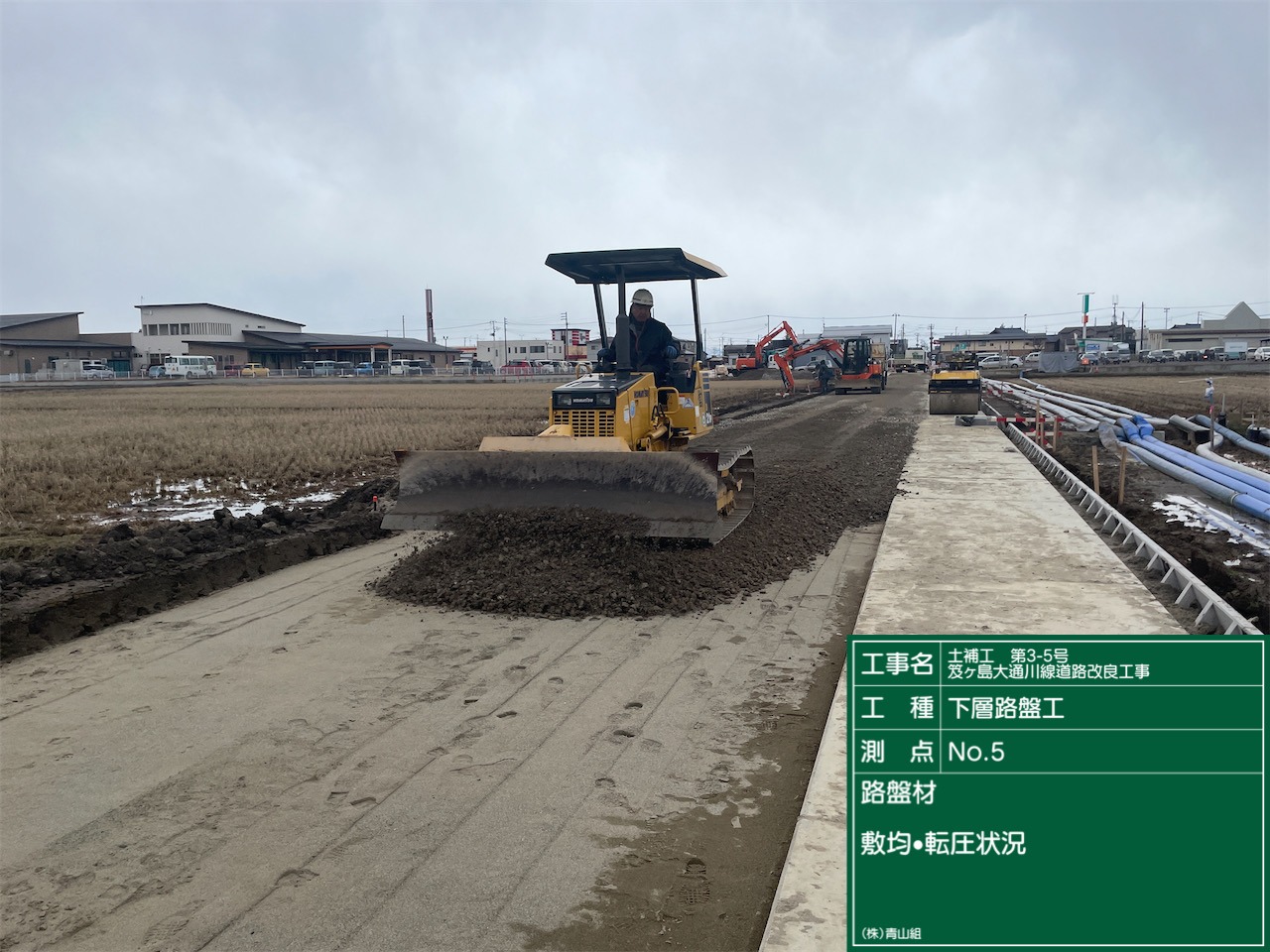

・下層路盤工
敷均状況
転圧状況

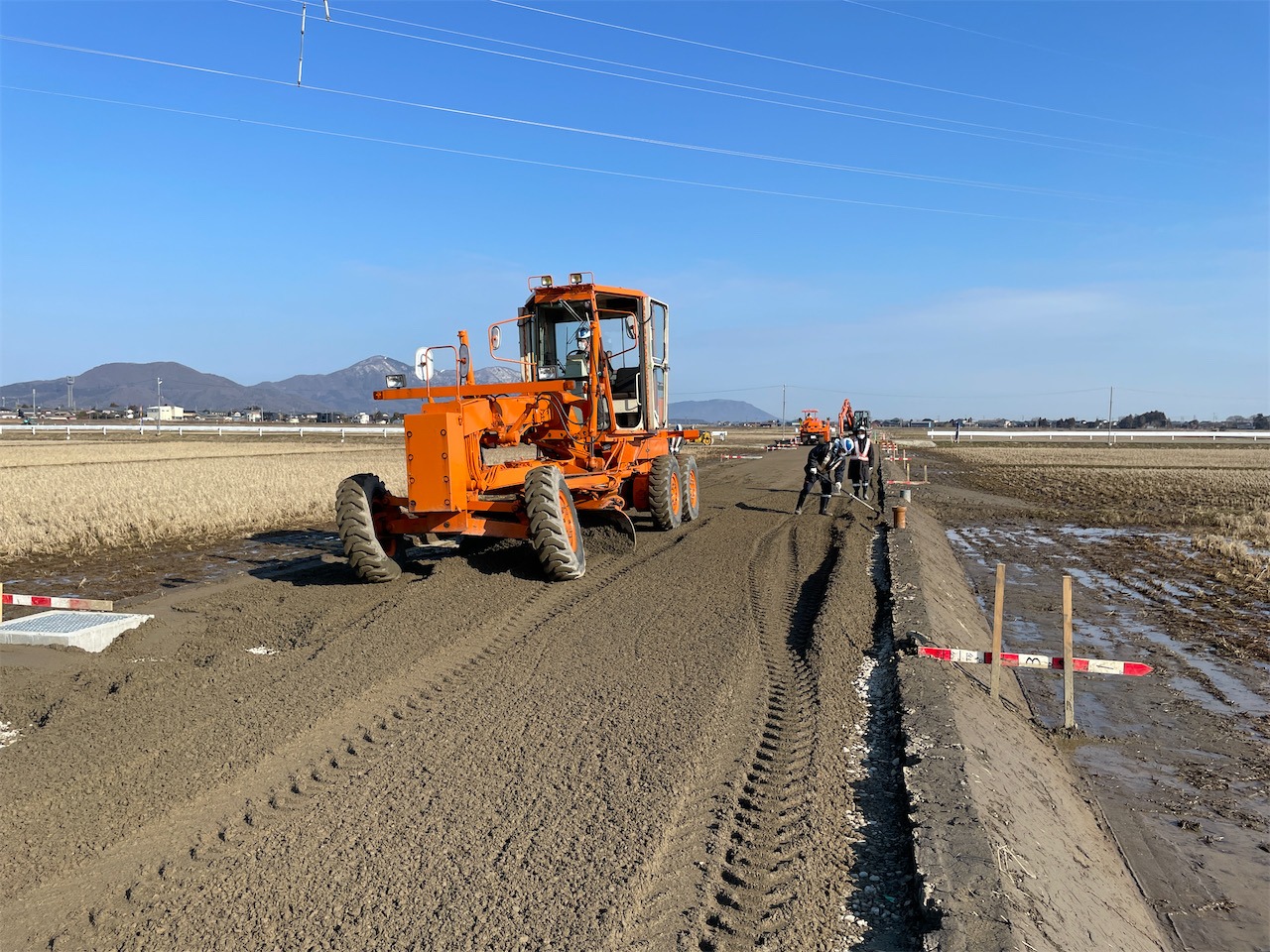

・上層路盤工
作業状況
作業状況
作業状況
作業状況

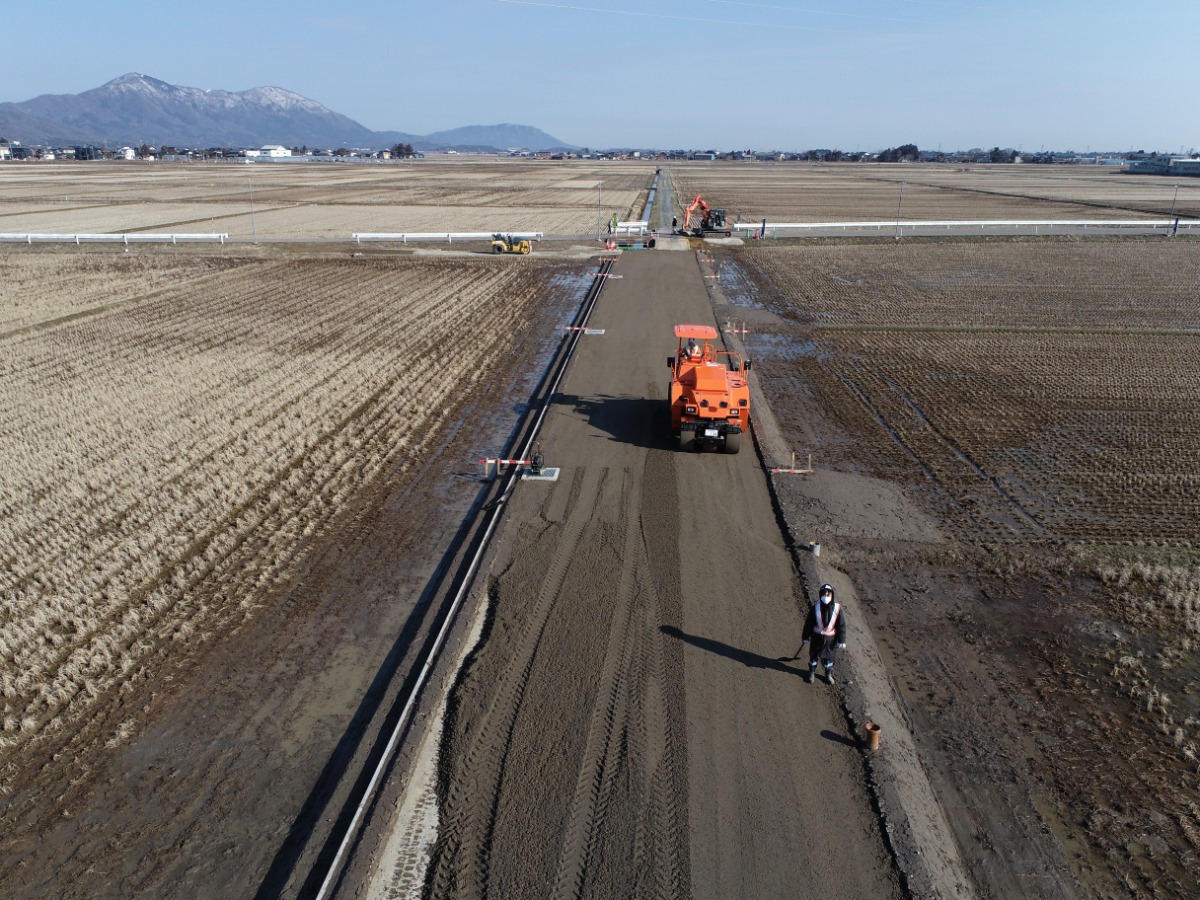

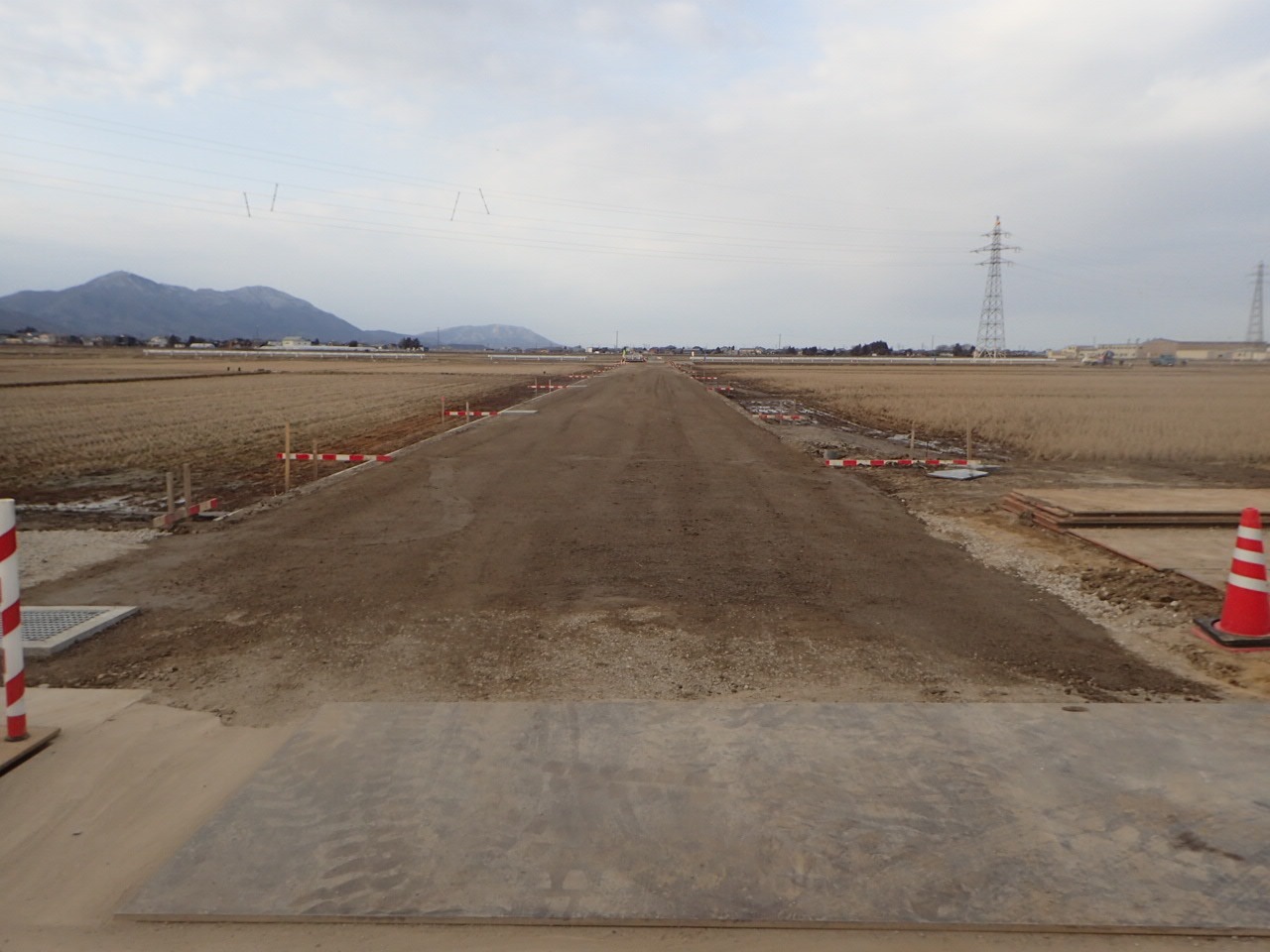

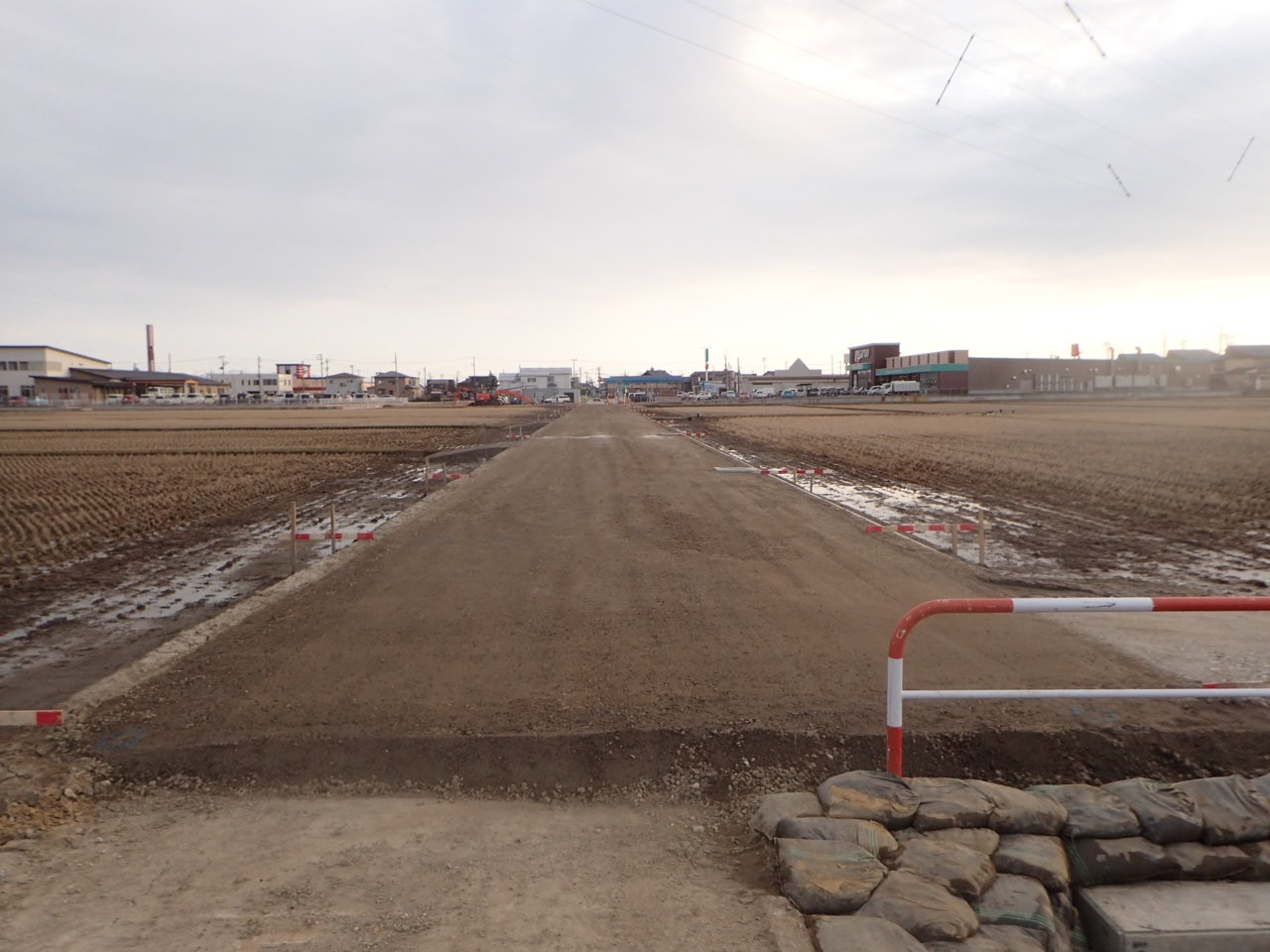

完了(起点側)
完了(終点側)

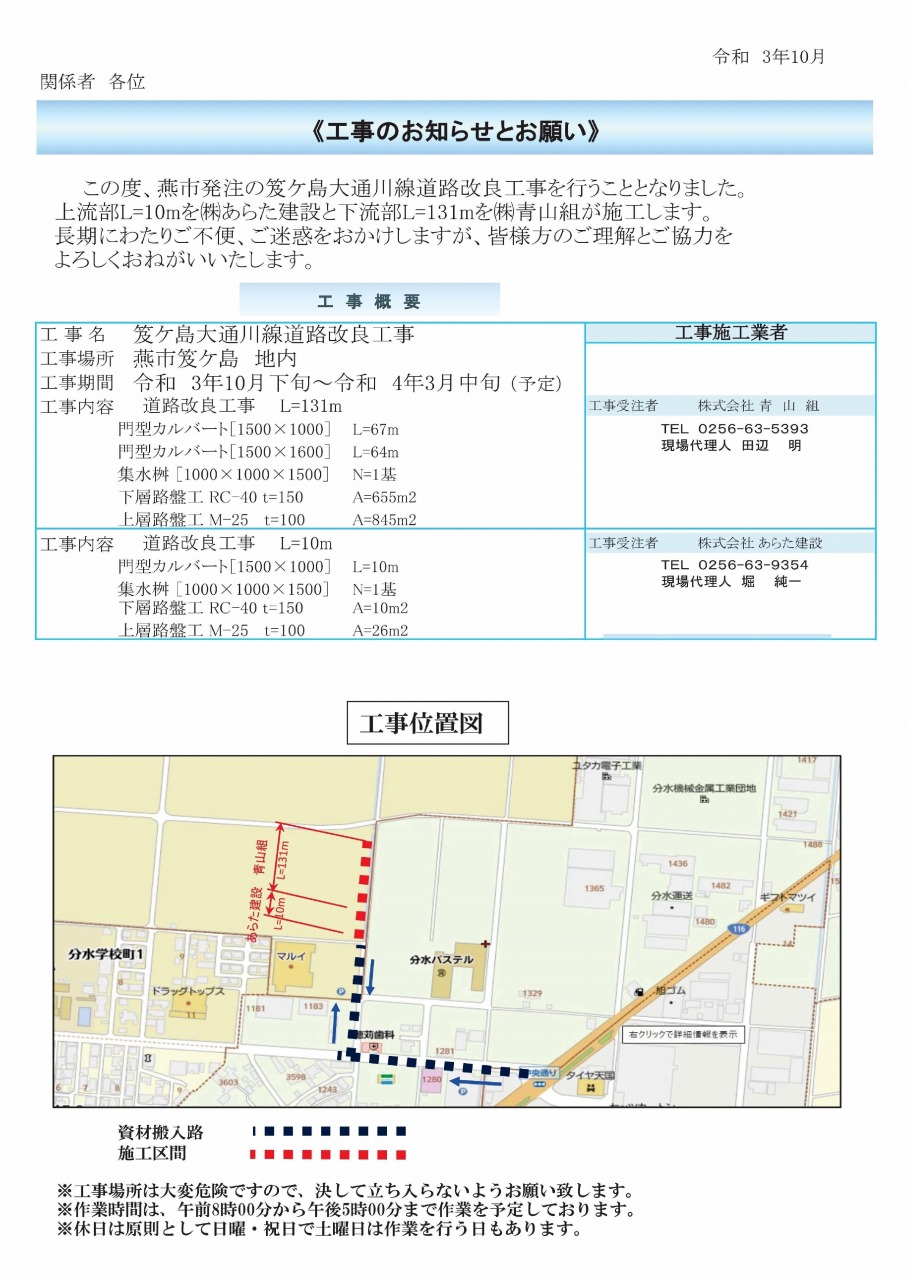

お知らせ
施工区間及び現場事務所
※資材搬入時は商業施設及び保育園利用者の安全に十分配慮して行います。
