工事情報
| 工事番号 | 流下補工 第2-3号 |
|---|---|
| 工事名 | 公共下水道汚水管（吉田第1処理分区№302他）布設工事 |
| 発注者 | 燕市 |
| 工事期間 | 令和2年6月8日～令和3年1月6日 |
| 施工地 | 燕市吉田旭町二丁目 地内 |
| 工事内容 | ・汚水管布設工 Φ200硬質塩化ビニ管 L=211.60m 1号マンホール設置工 N=4.0箇所 小型マンホール設置工 N=2.0箇所 汚水桝設置工 N=17.0箇所 |
Works
工事の様子
着手前及び竣工

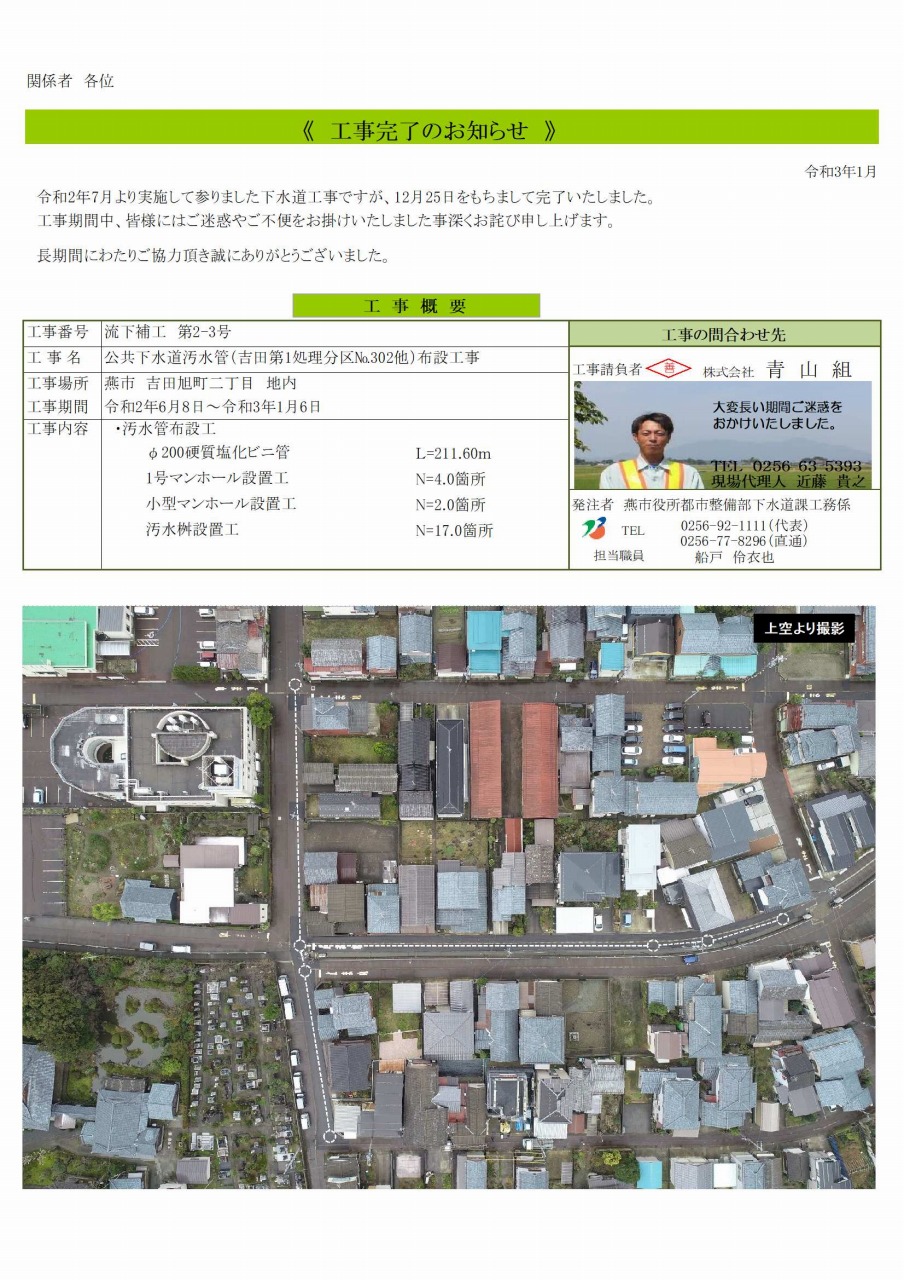

工事完了のお知らせ

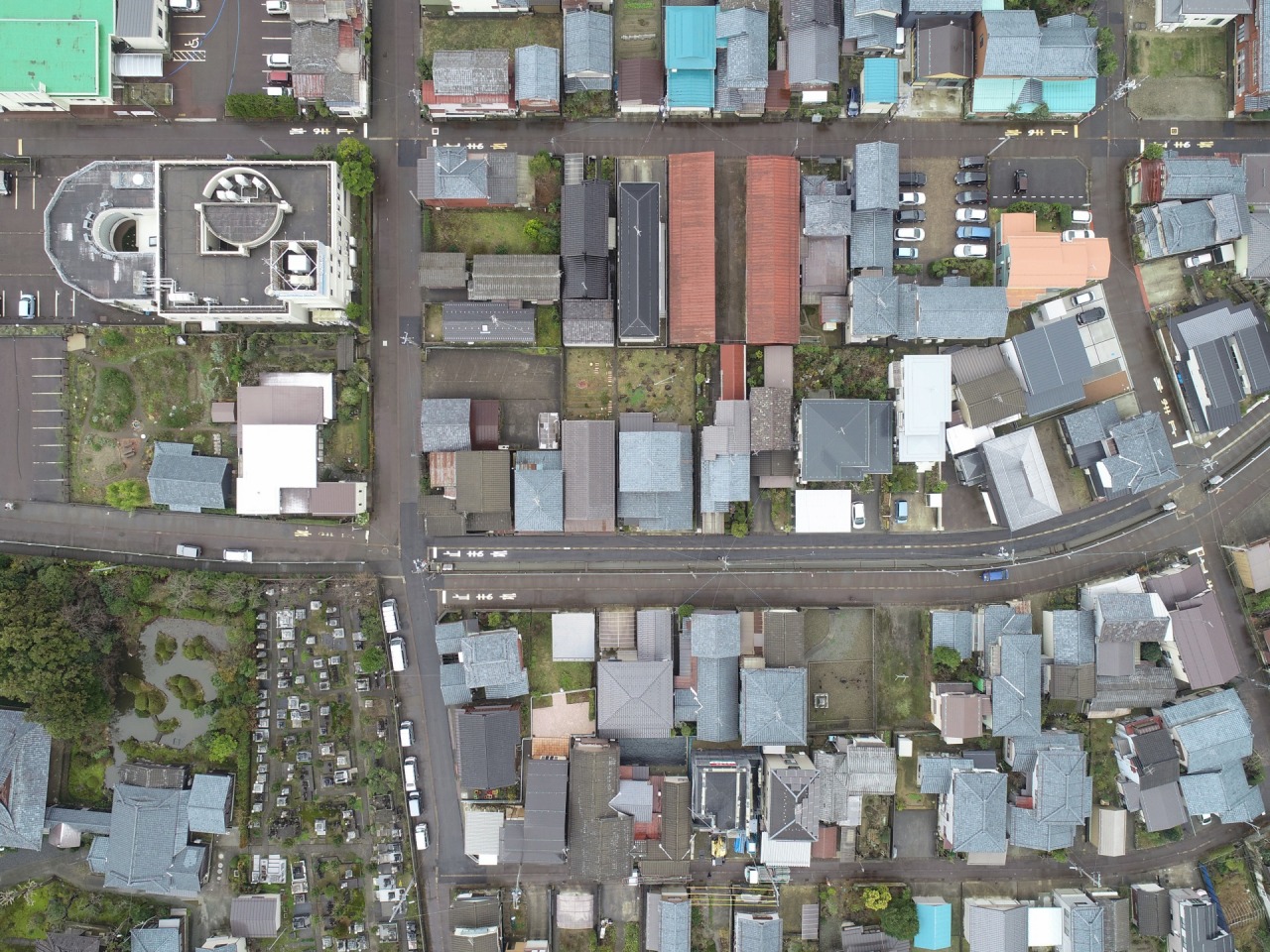

着手前
竣工

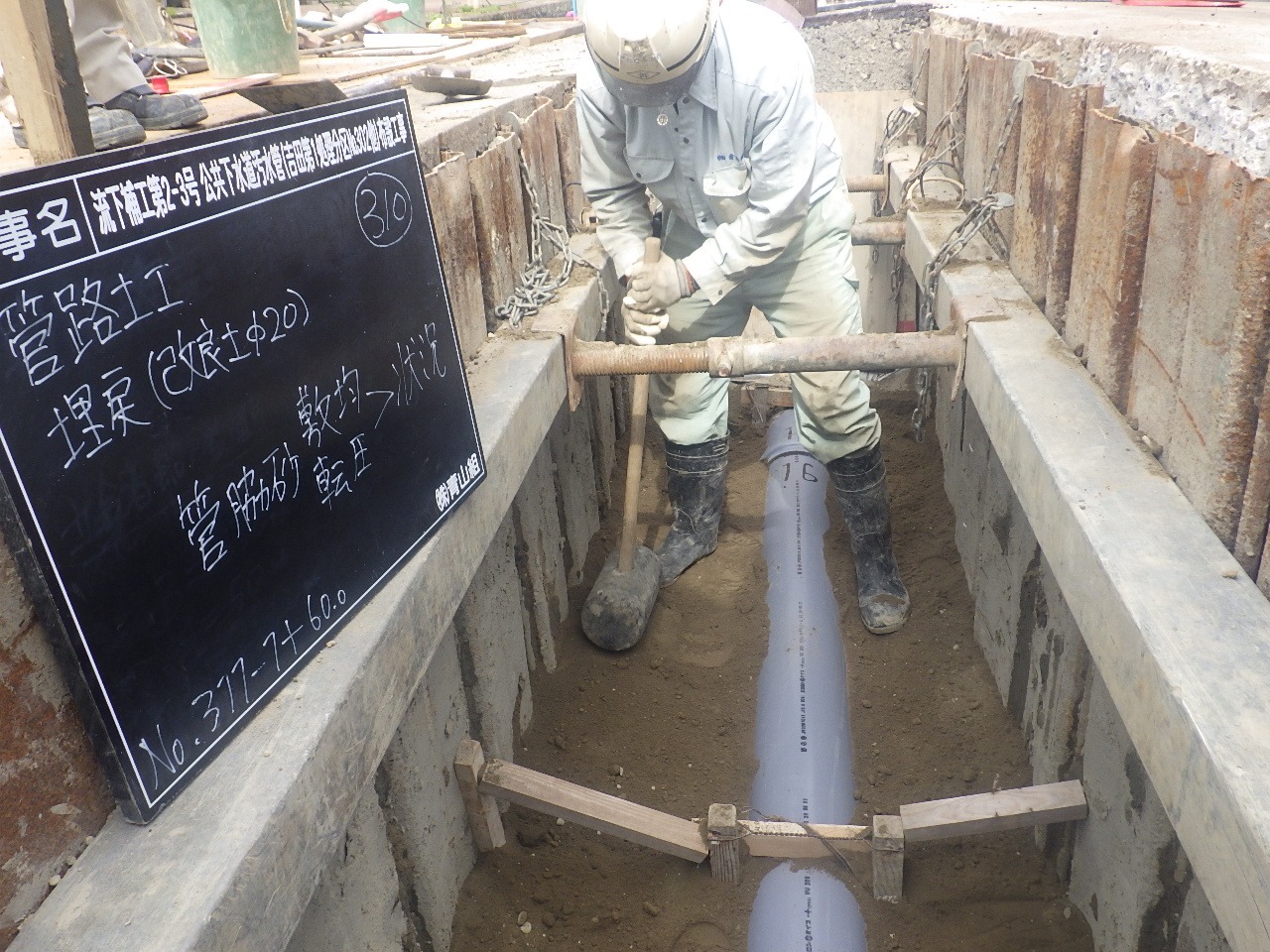

◎管きょ工(開削)

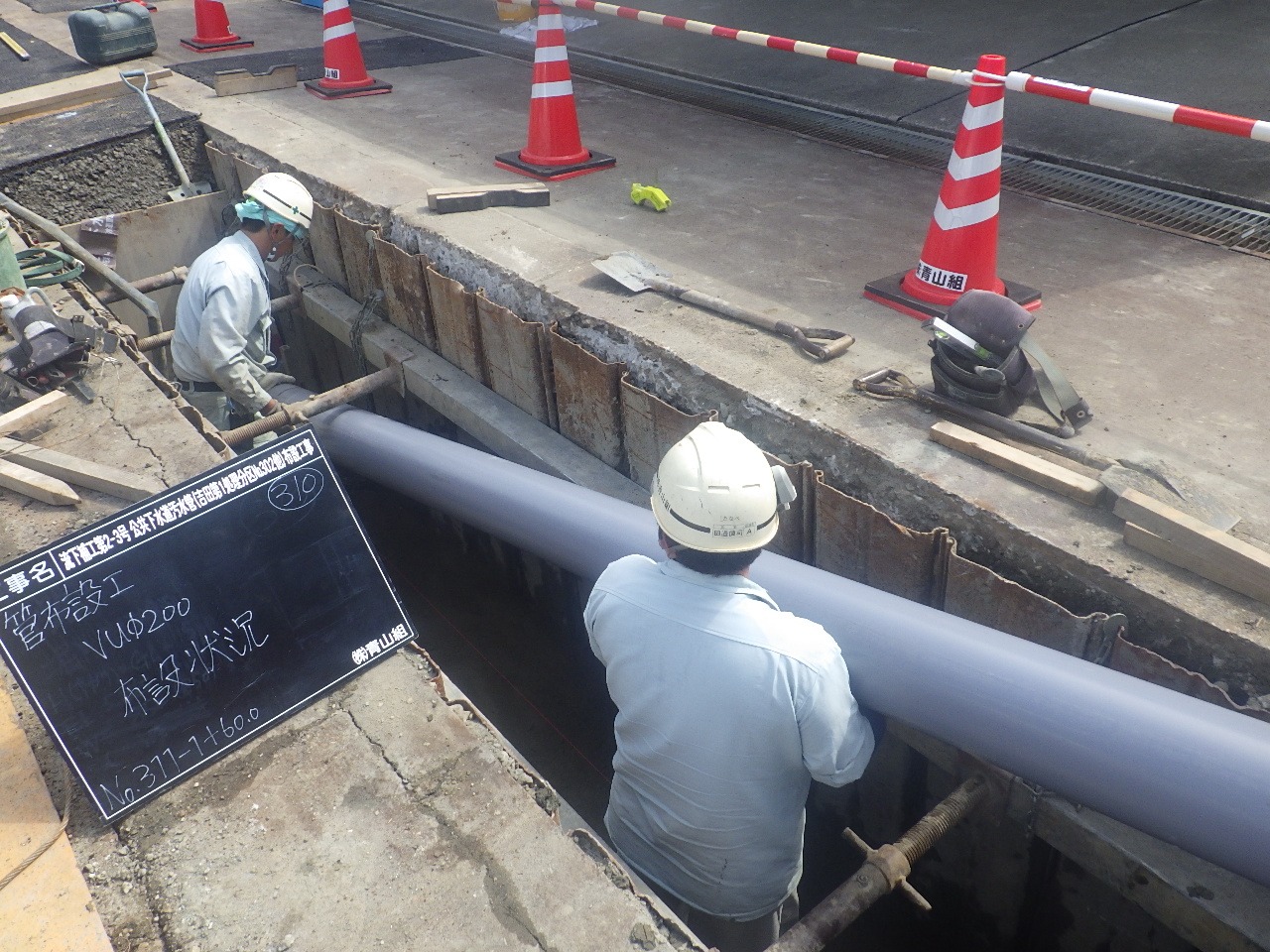

下水道管(VUφ200)を布設しています。

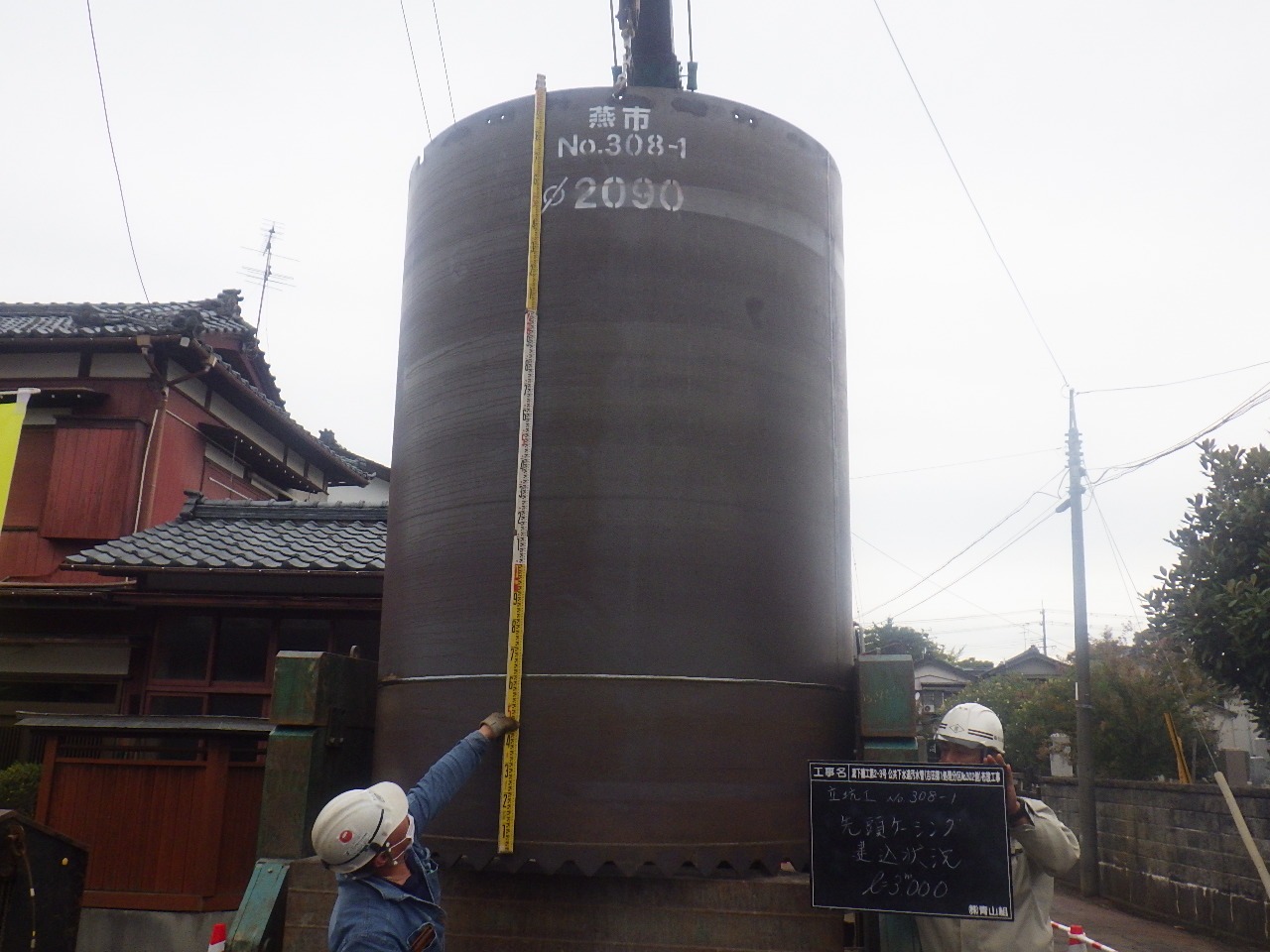

◎立坑築造工(エルモール工法)
小口径管推進工事前に鋼製ケーシングφ2000を設置します。
◎薬液注入工
鋼製ケーシングφ2000設置後、汚水管を通す孔を開ける前に地盤を固めます。

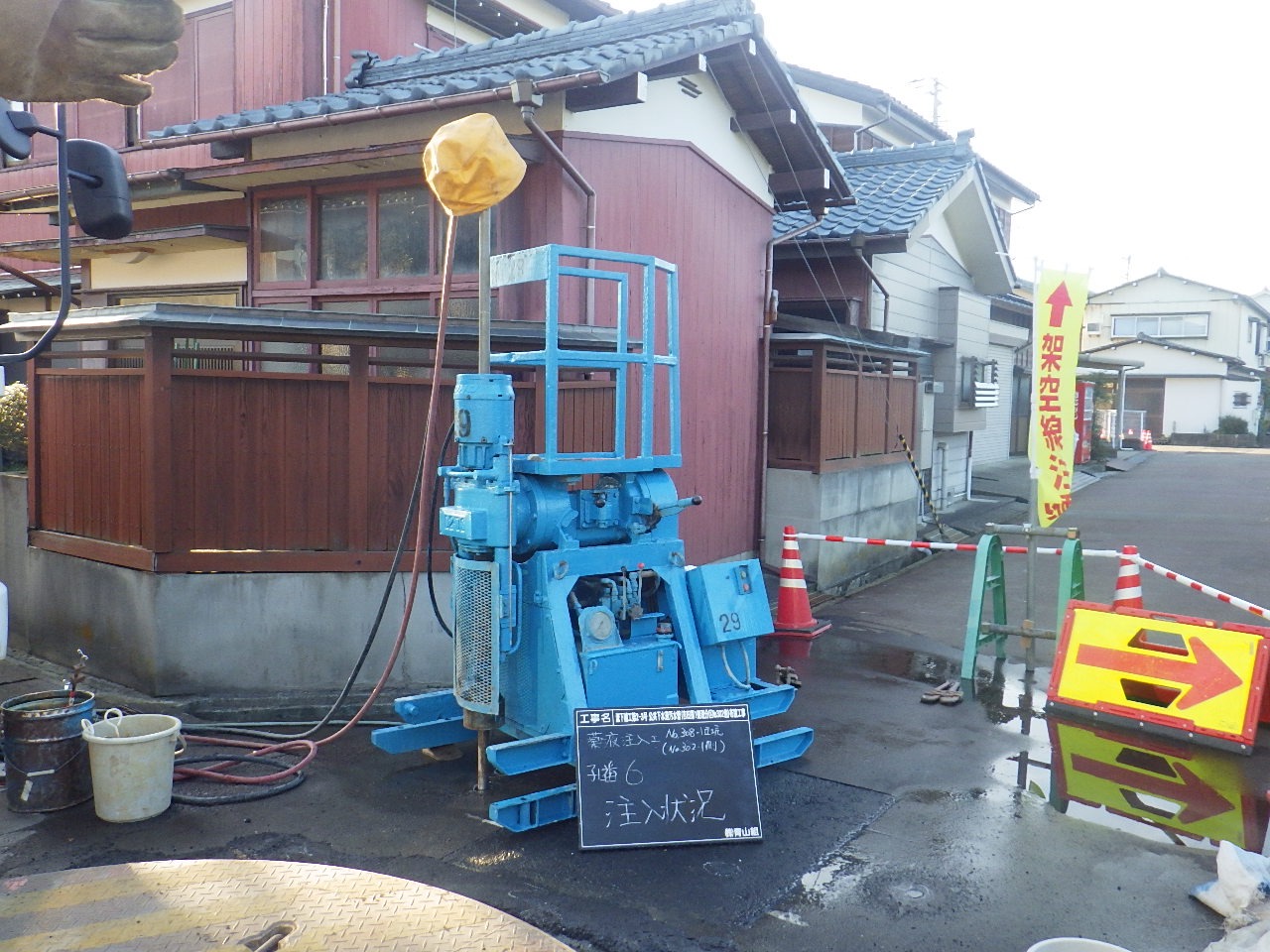

薬液注入状況

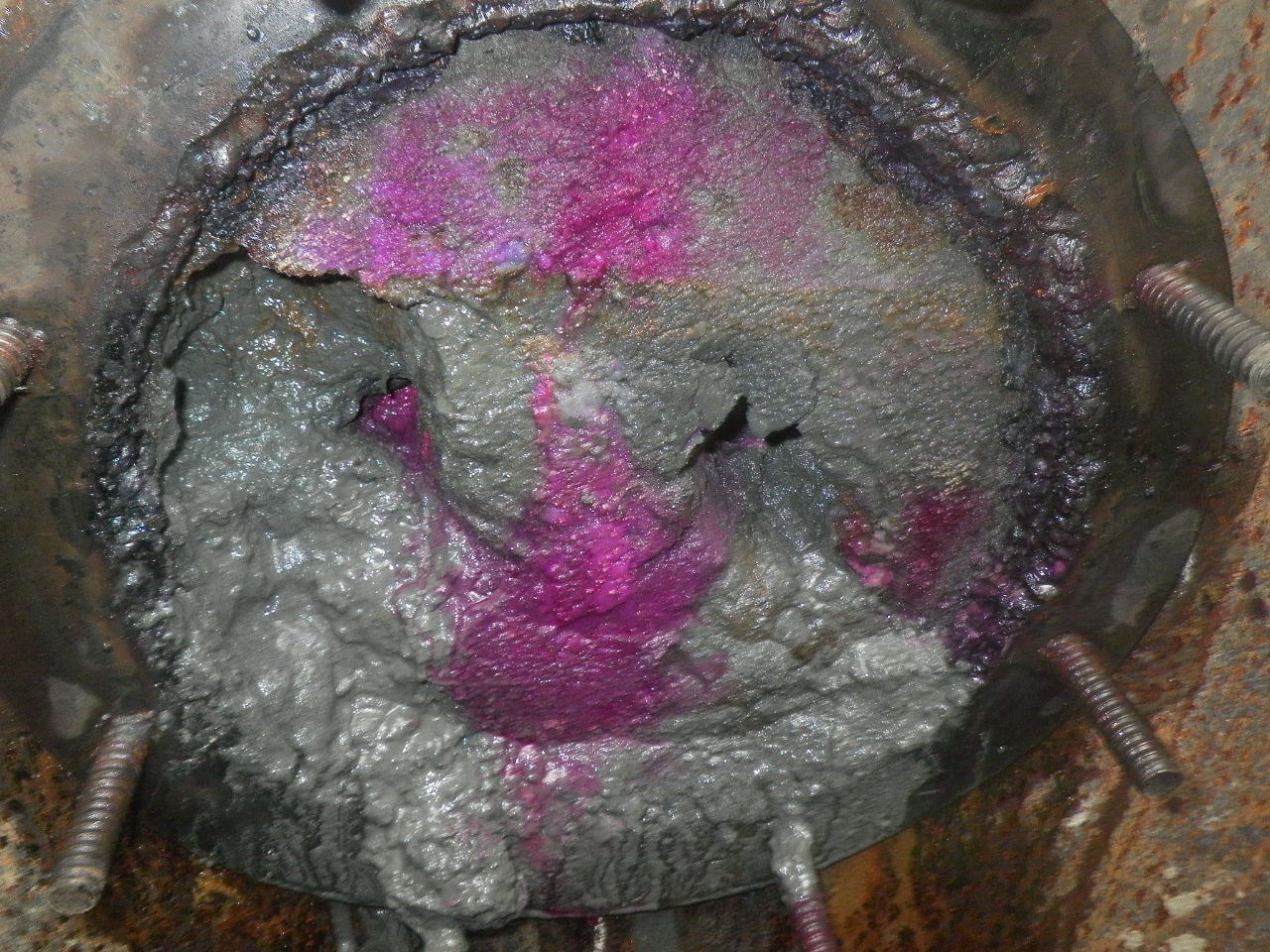

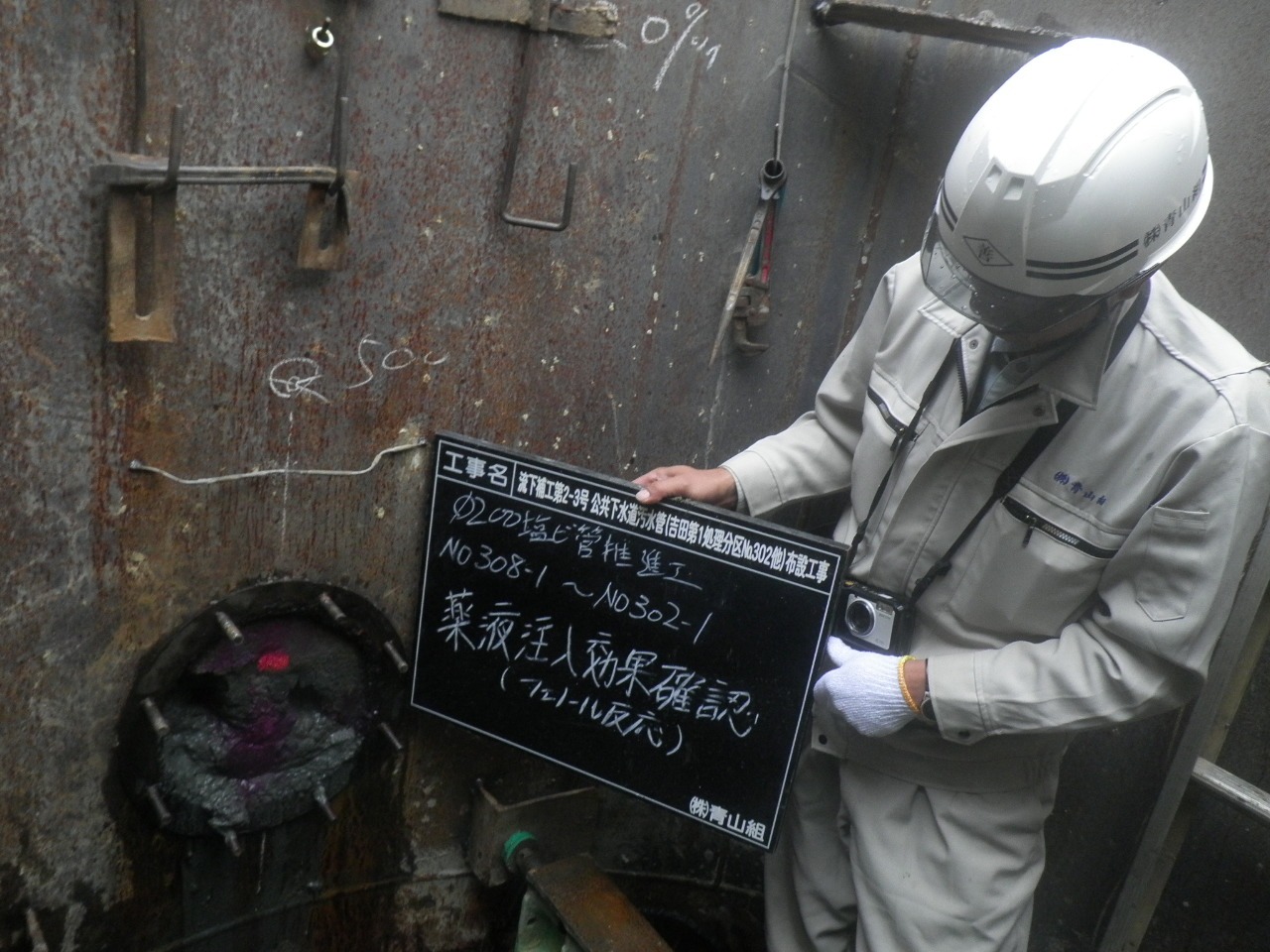

薬液注入効果確認(フェノールフタレイン反応)
◎小口径管推進工(エンビライナー工法)
薬液注入完了後、汚水管を推進します。

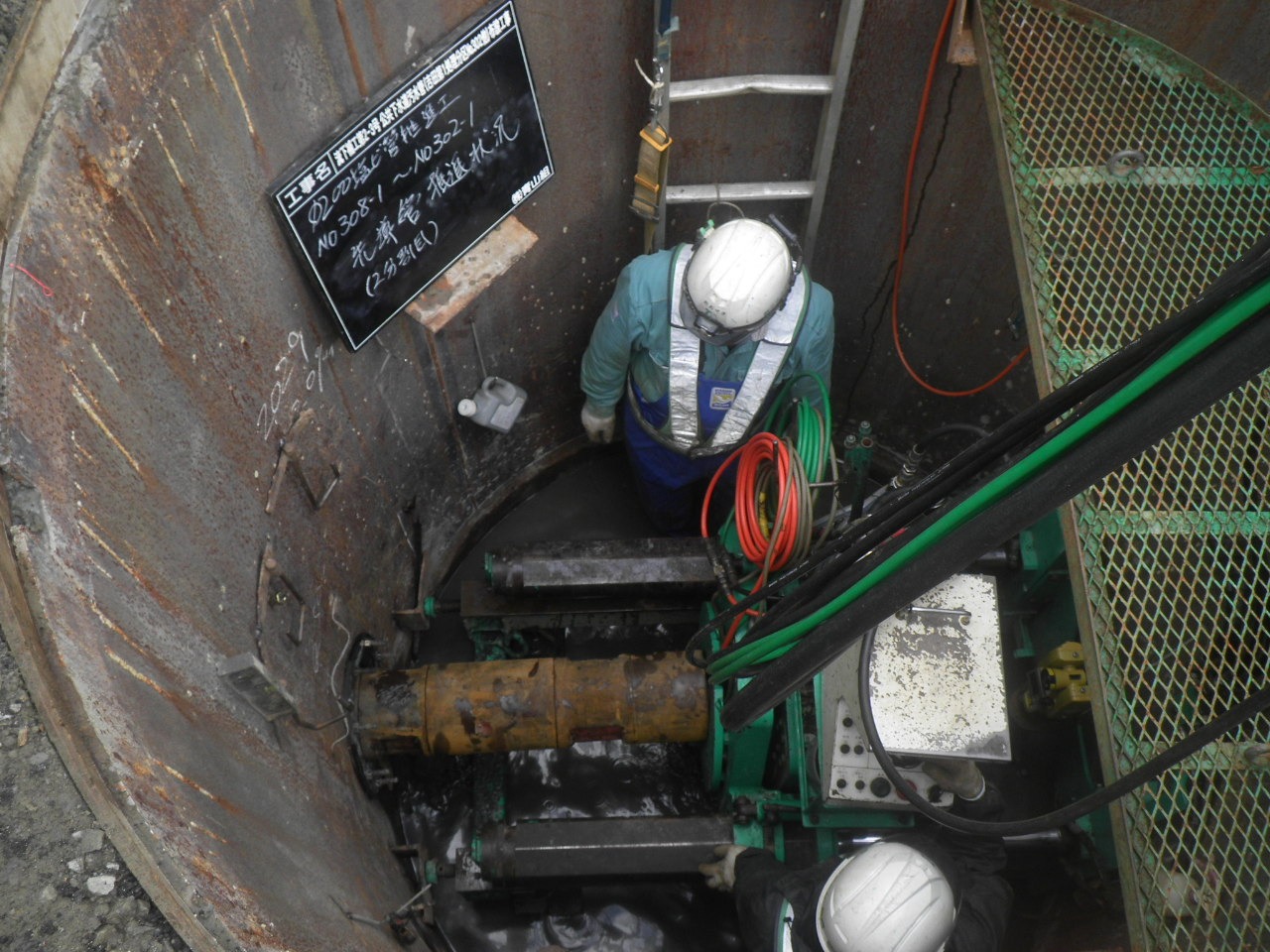

①先導管推進状況
②汚水管φ200推進状況
③先導管到達状況

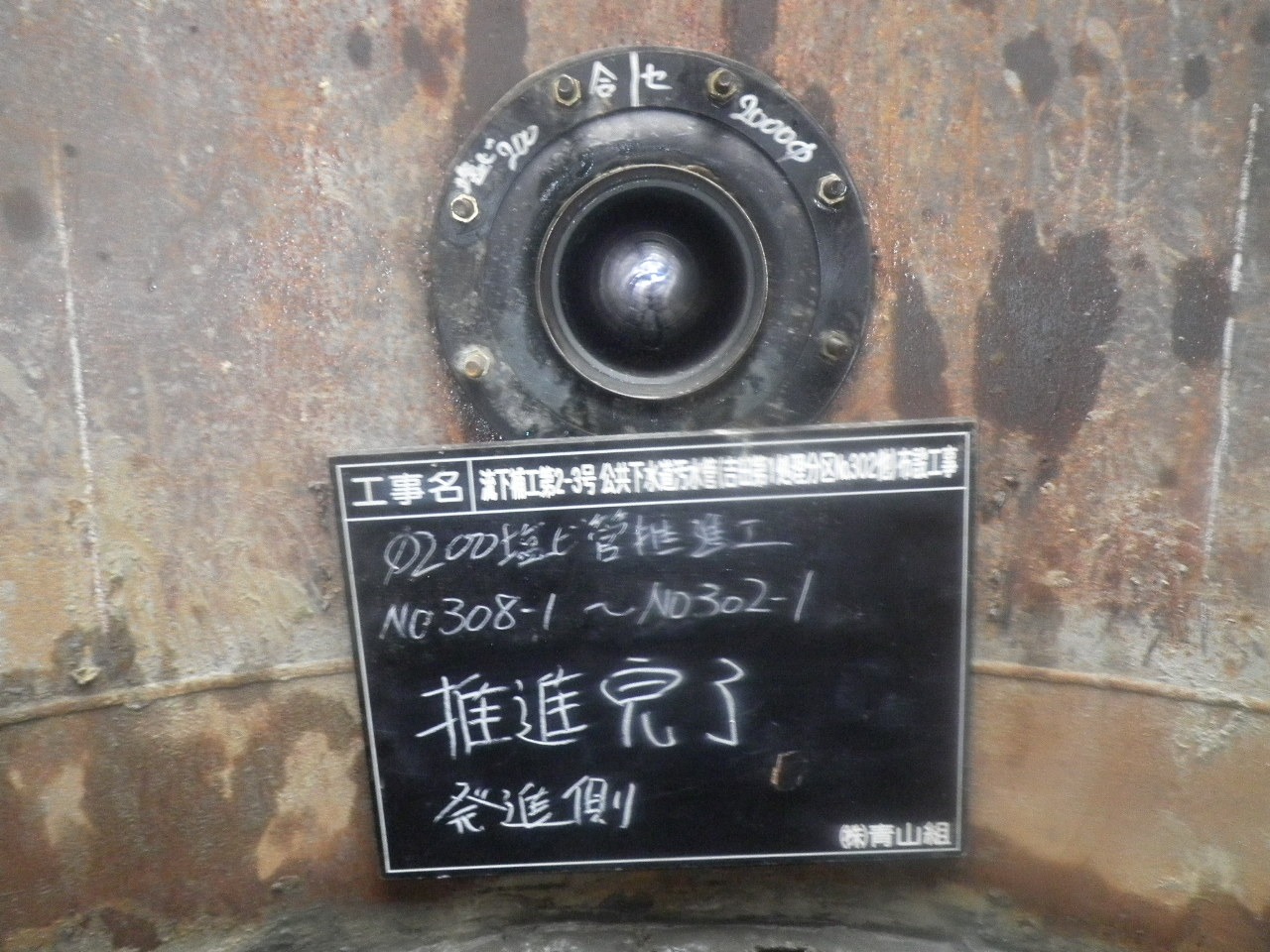

④推進完了
◎鋼製さや管推進工(ベビーモール工法)
水路下に汚水管を通す為の鋼管φ300を推進します。

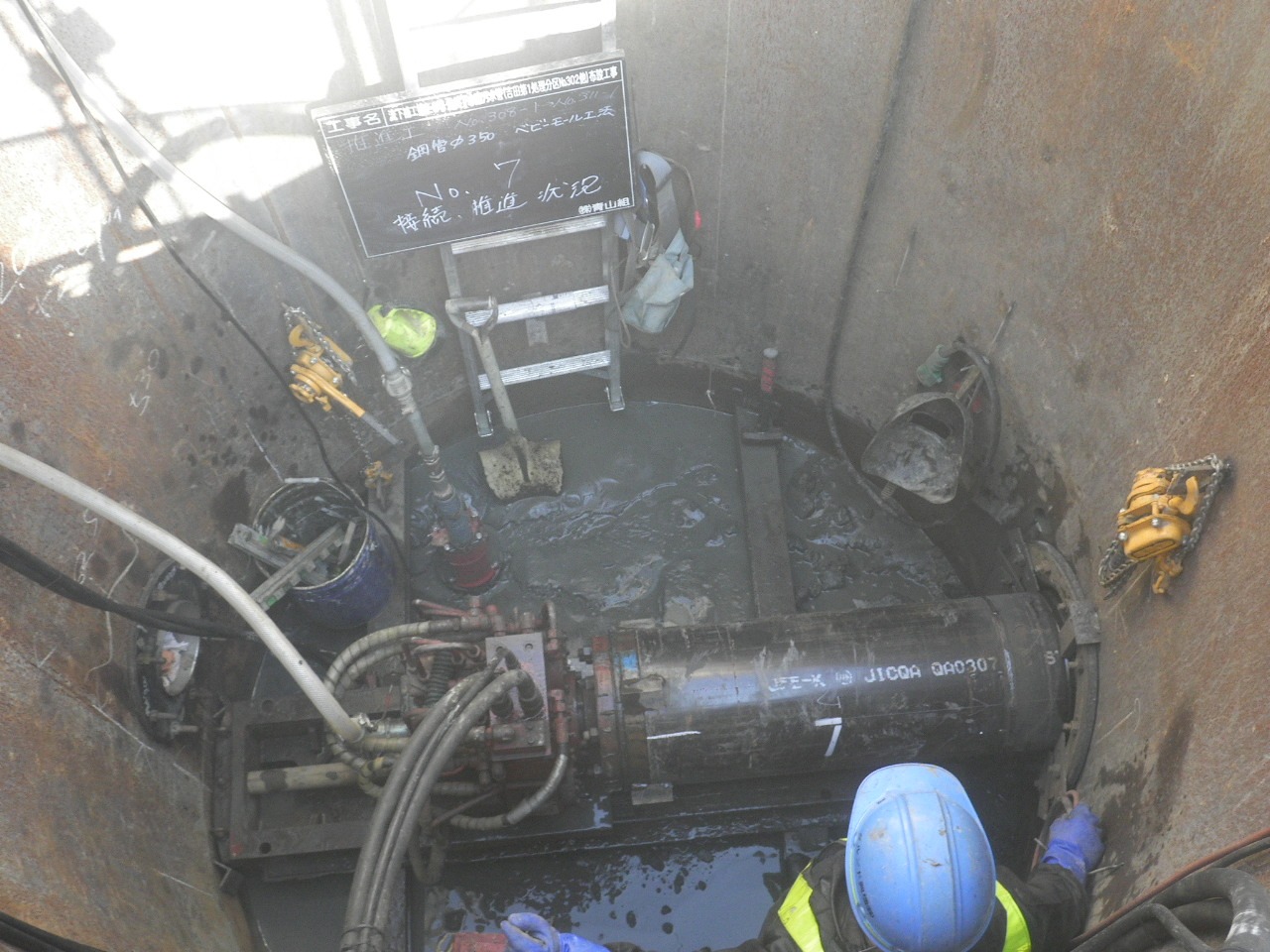

推進(φ300)状況
到達状況

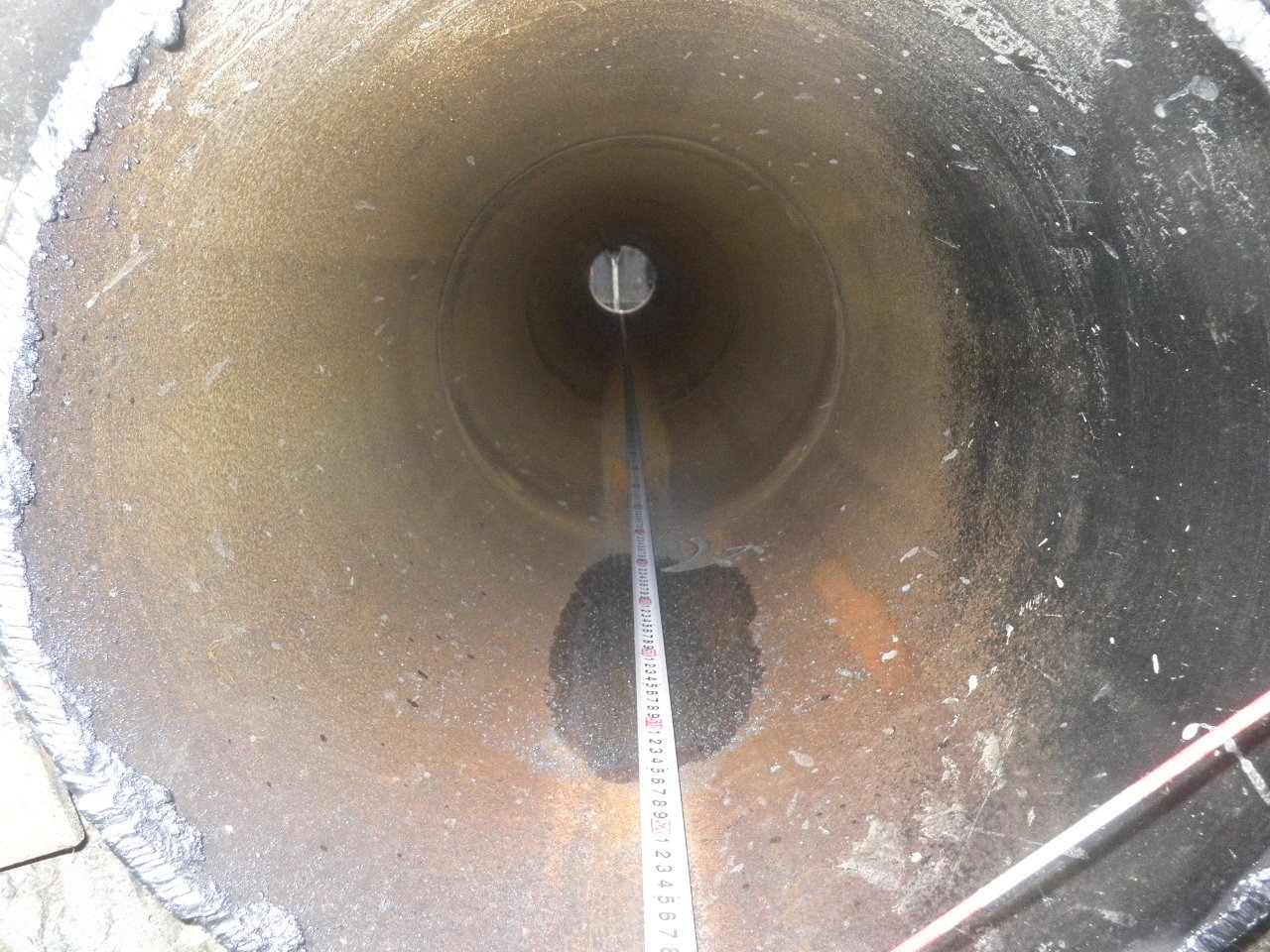

推進完了

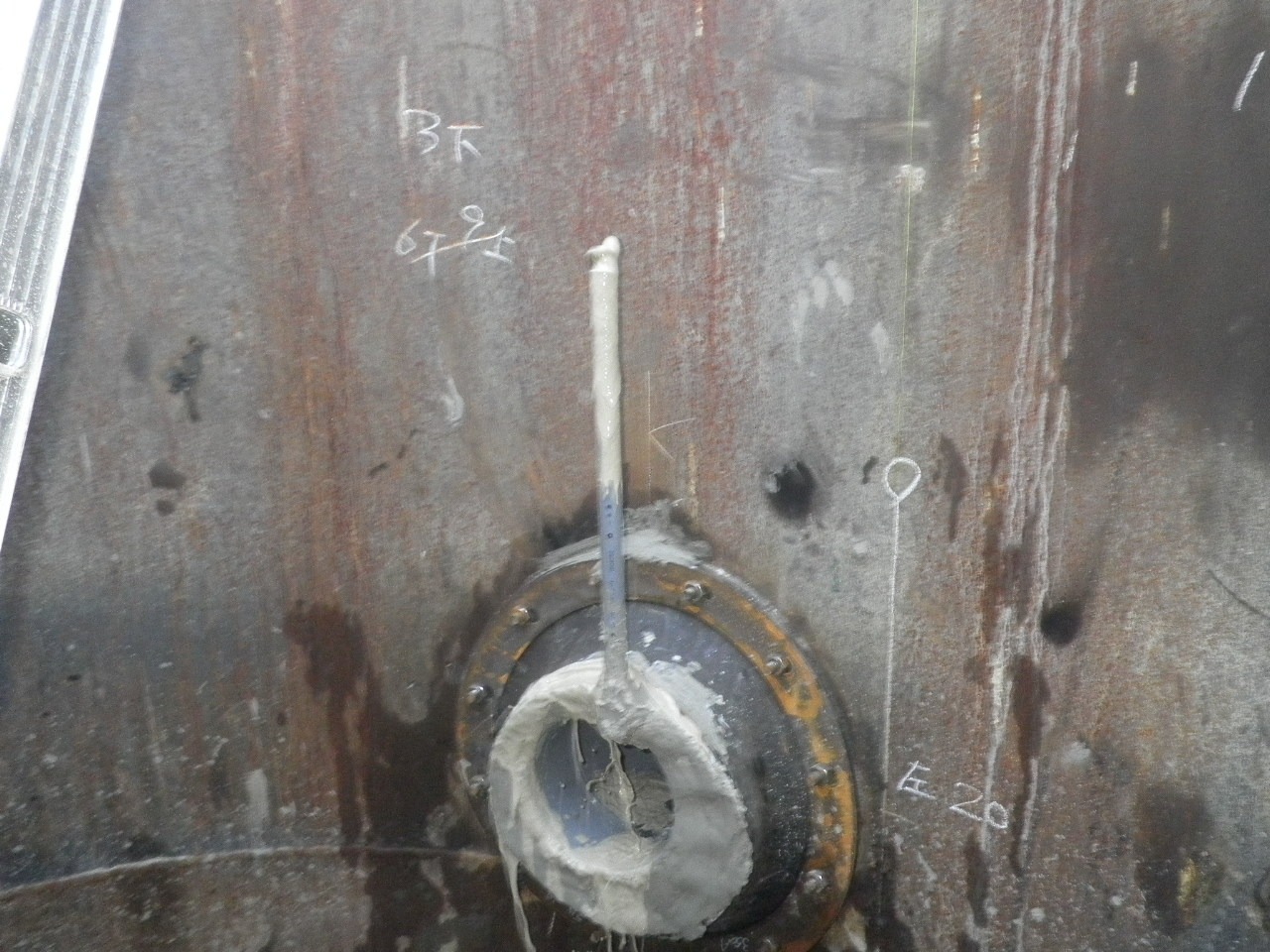

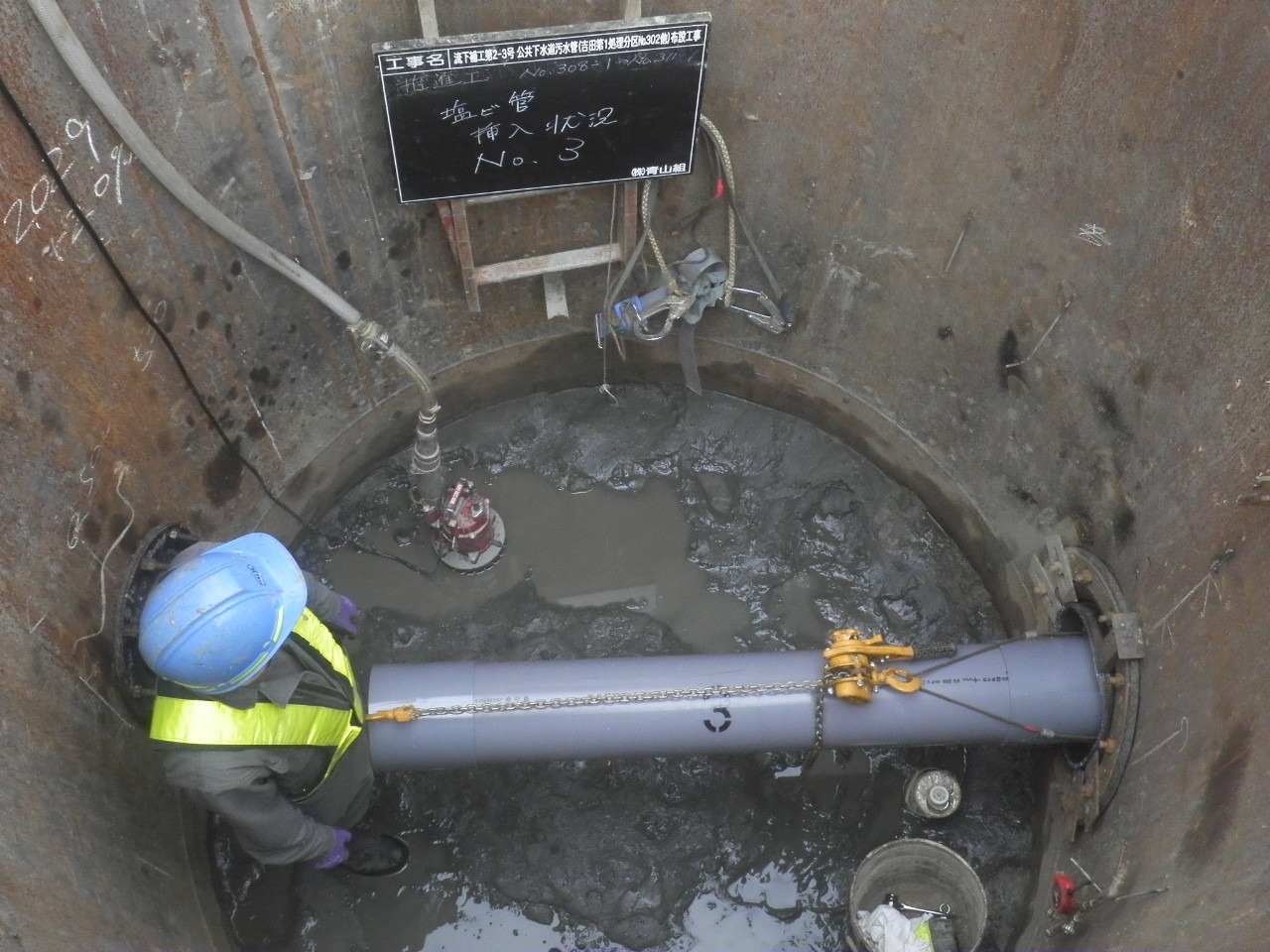

汚水管φ200挿入状況

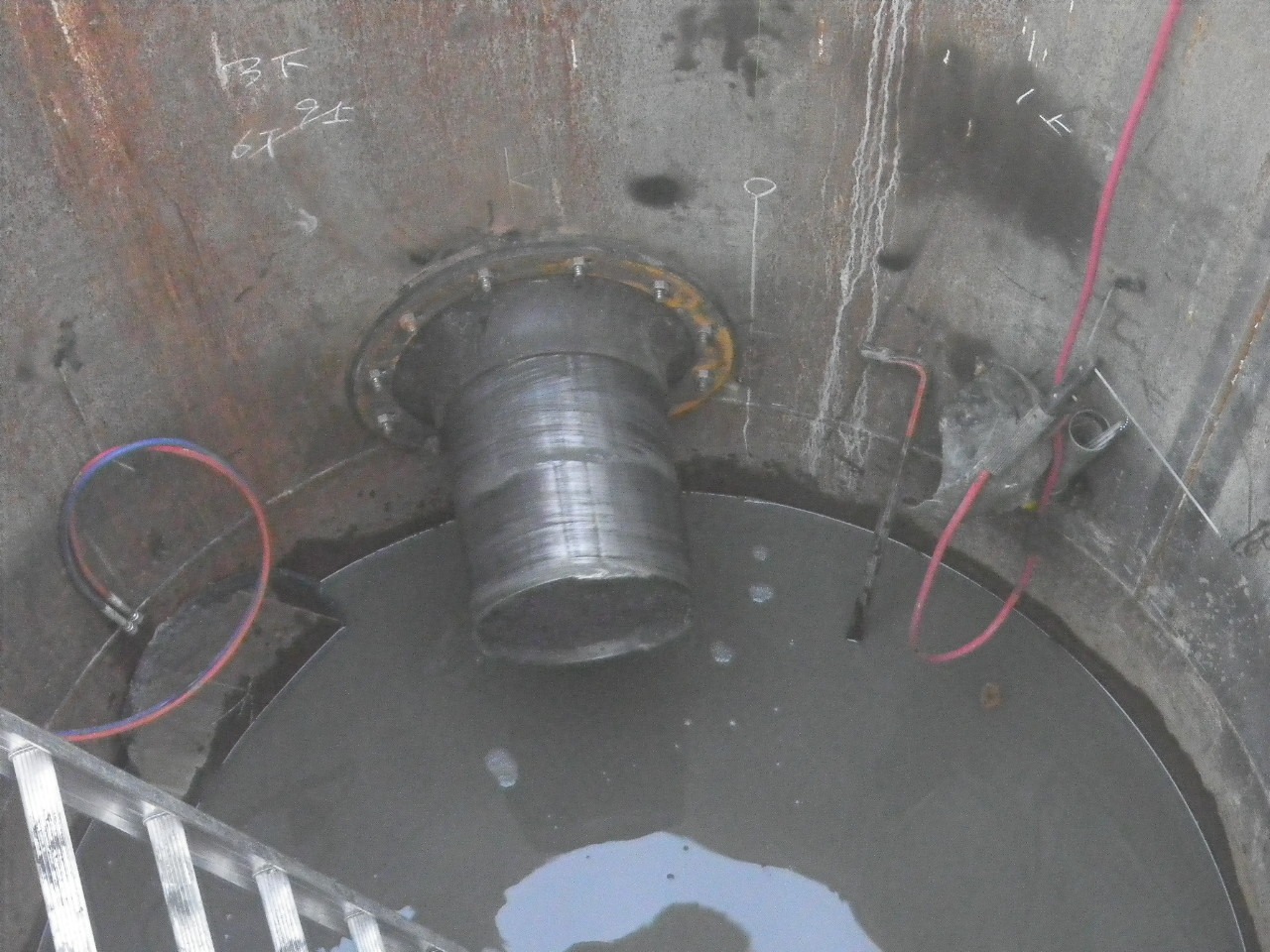

充填材充填完了

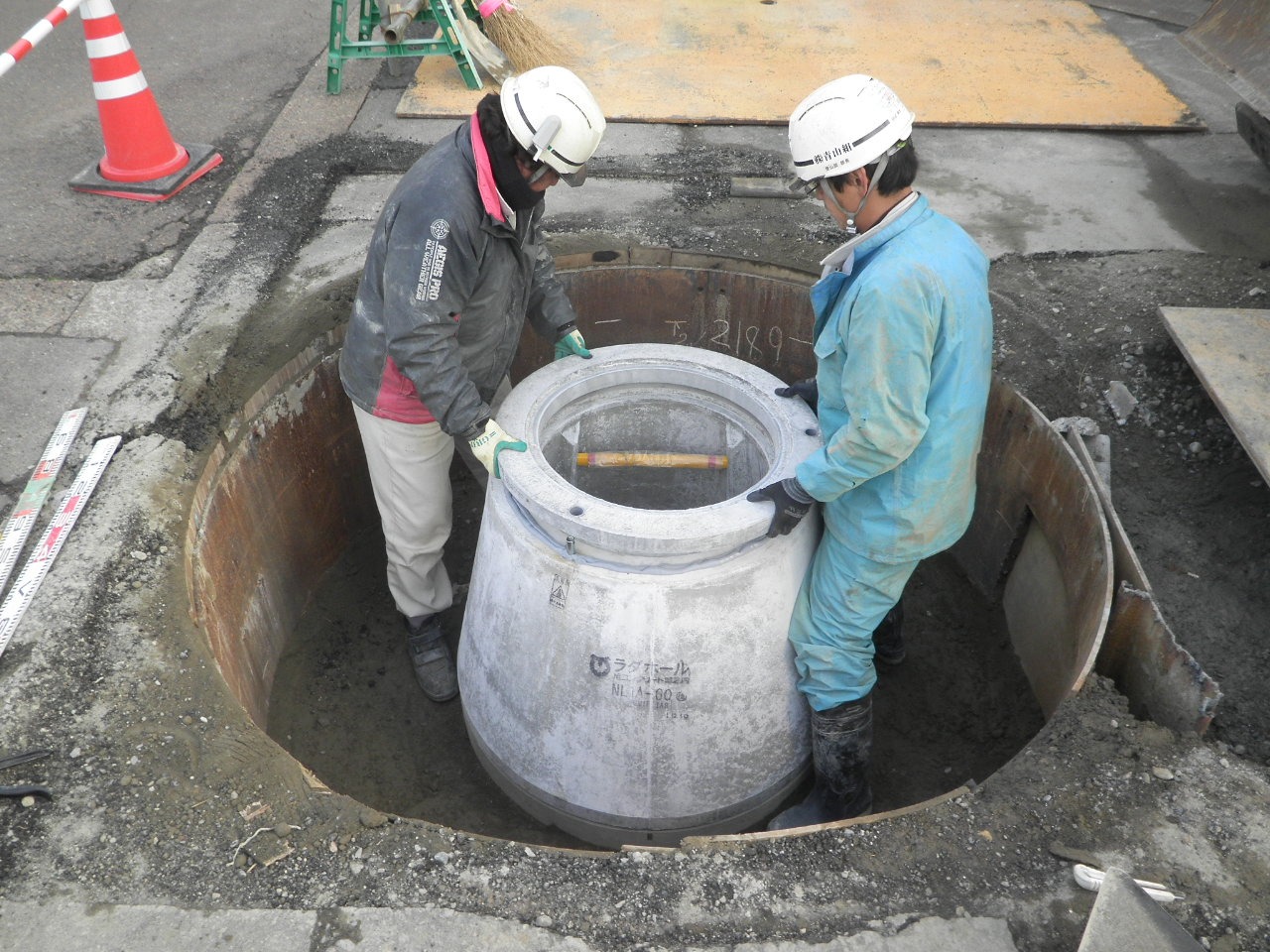

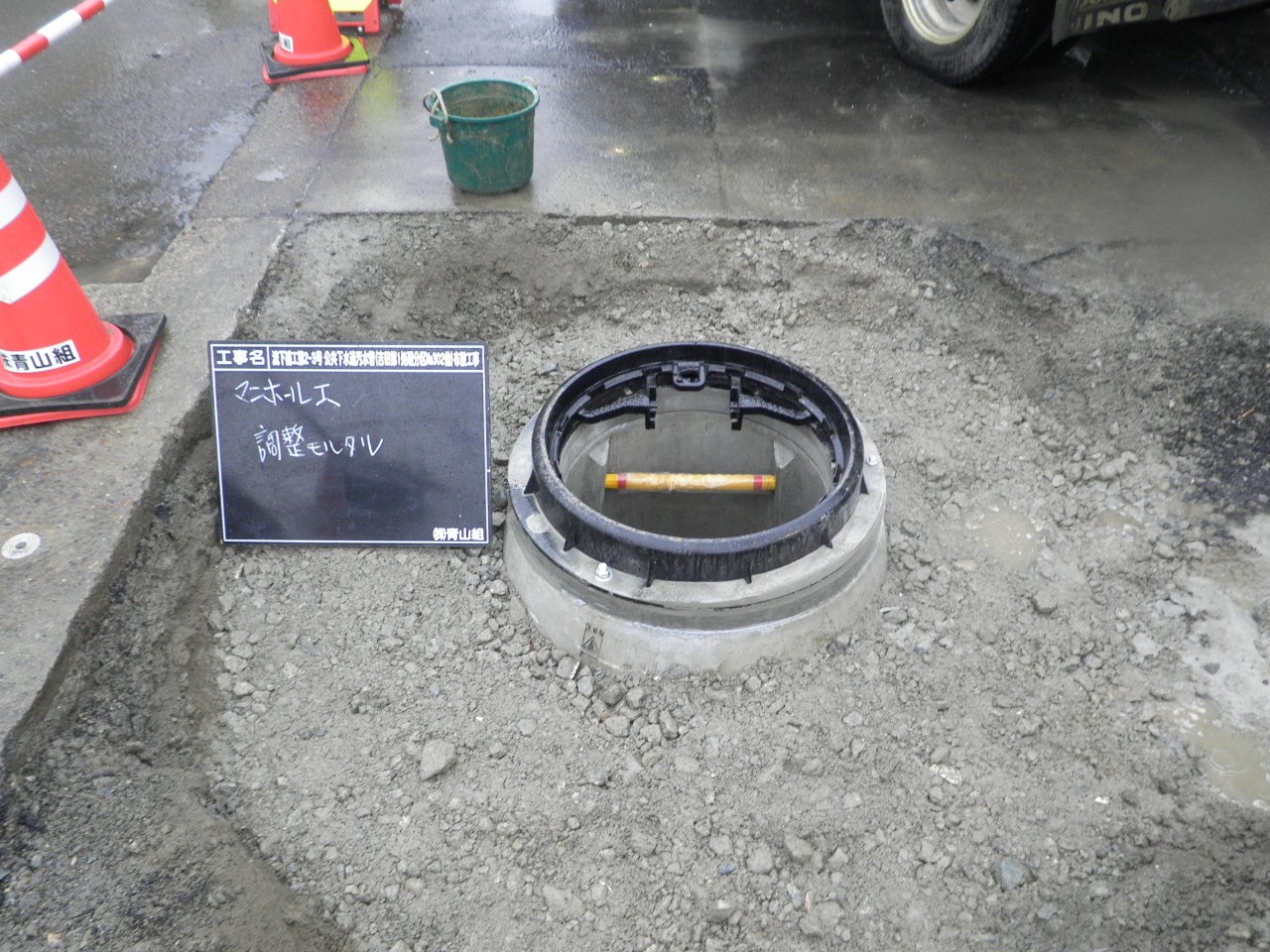

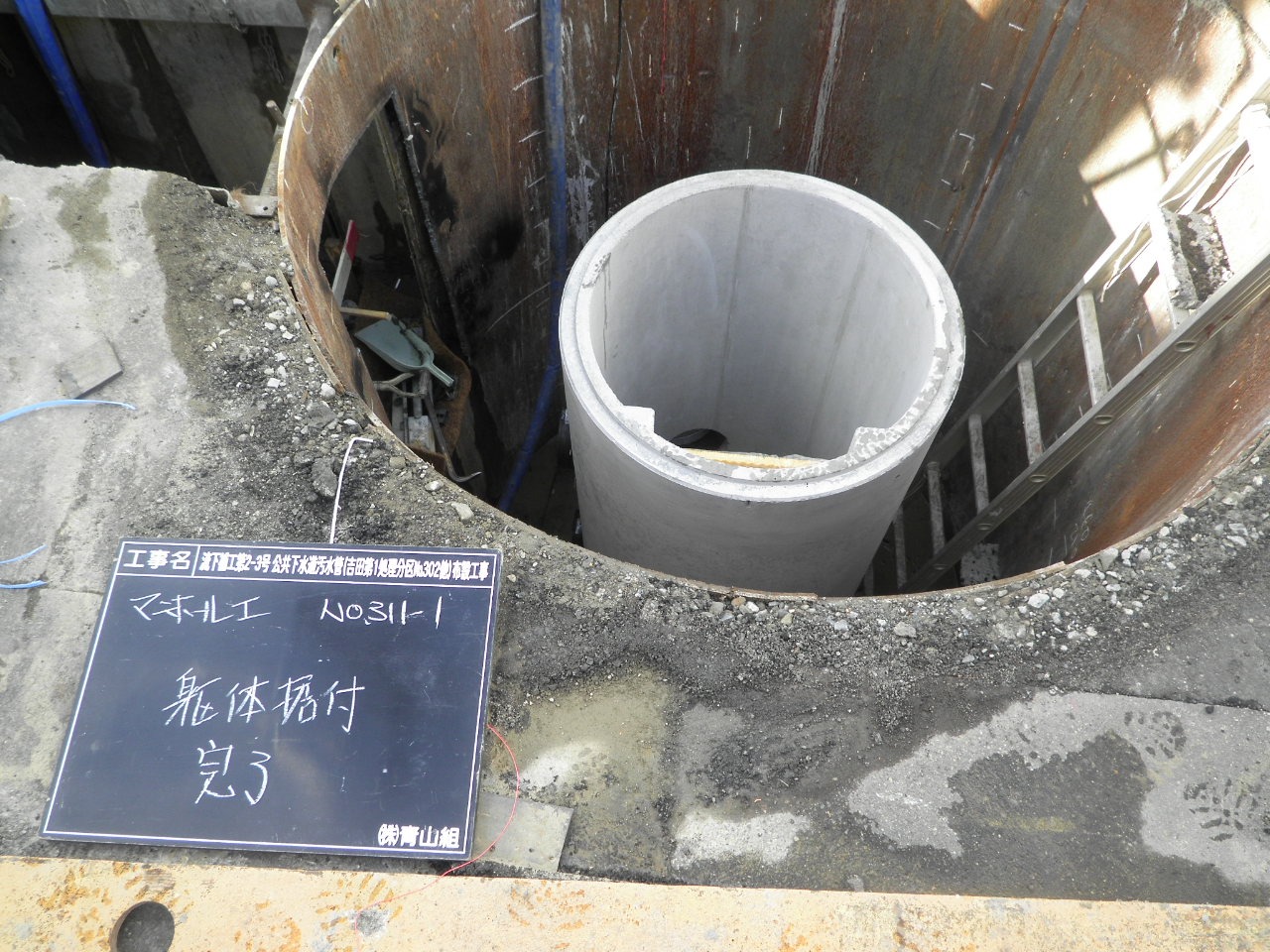

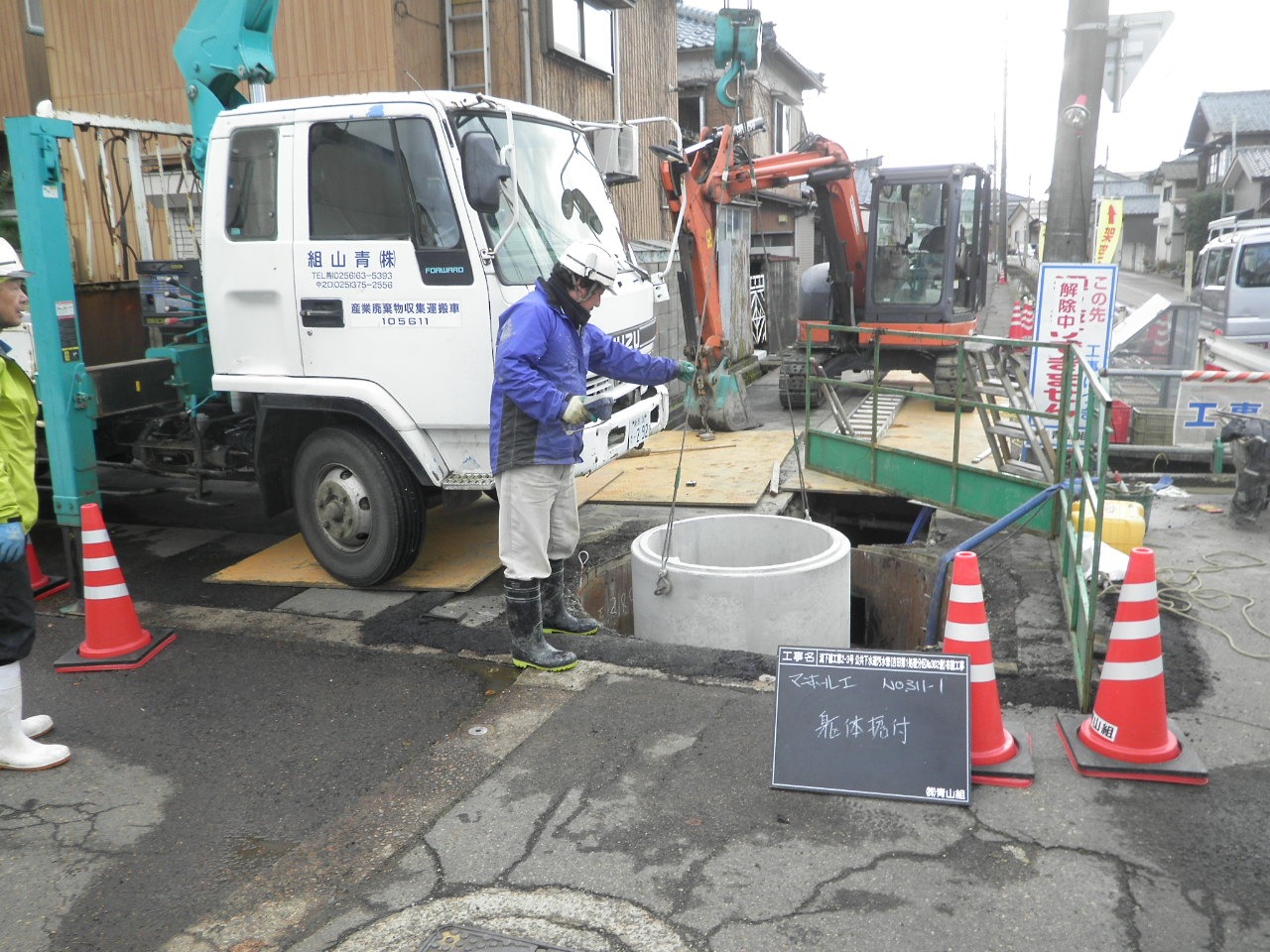

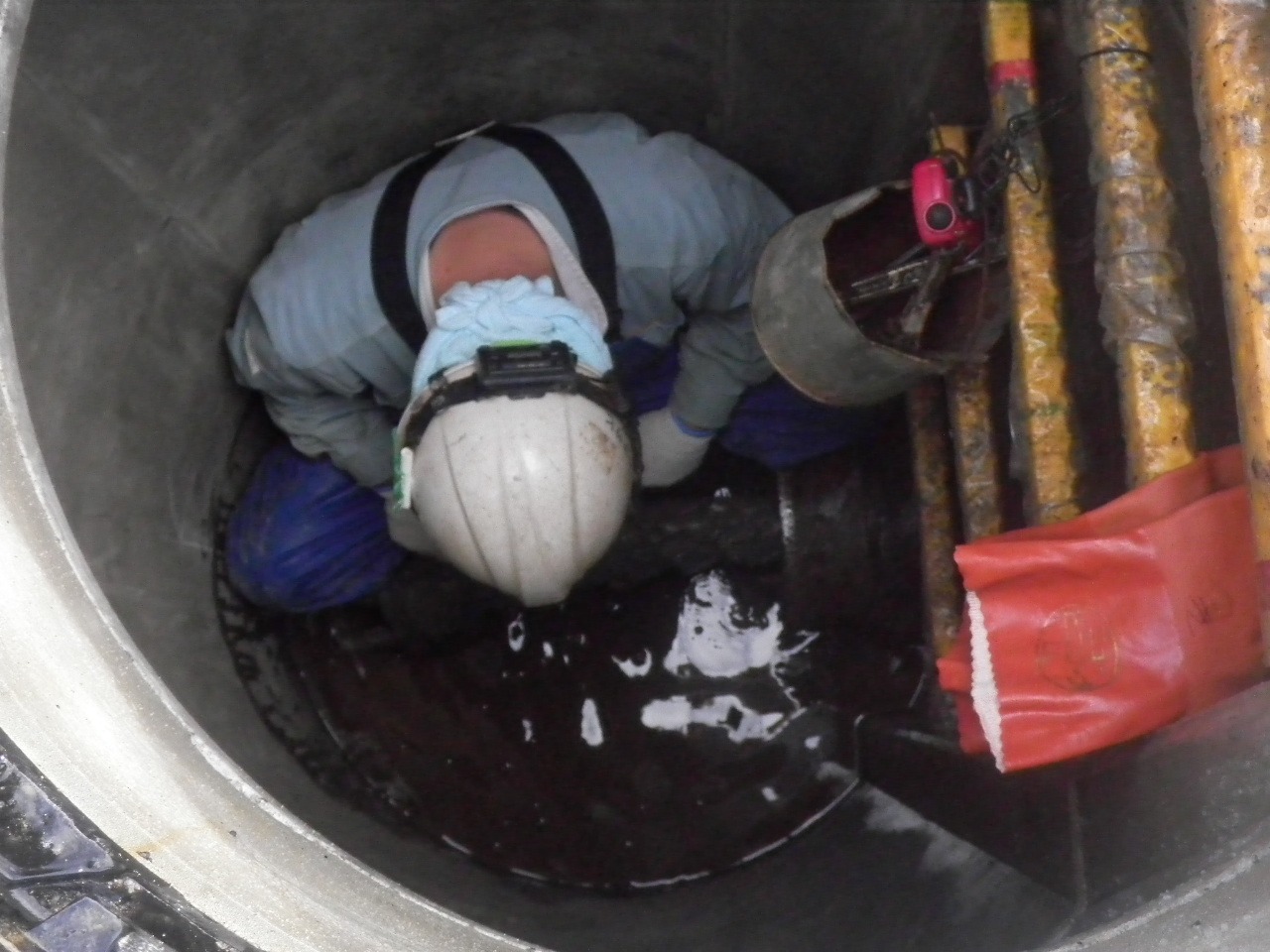

◎マンホール設置工
お知らせ

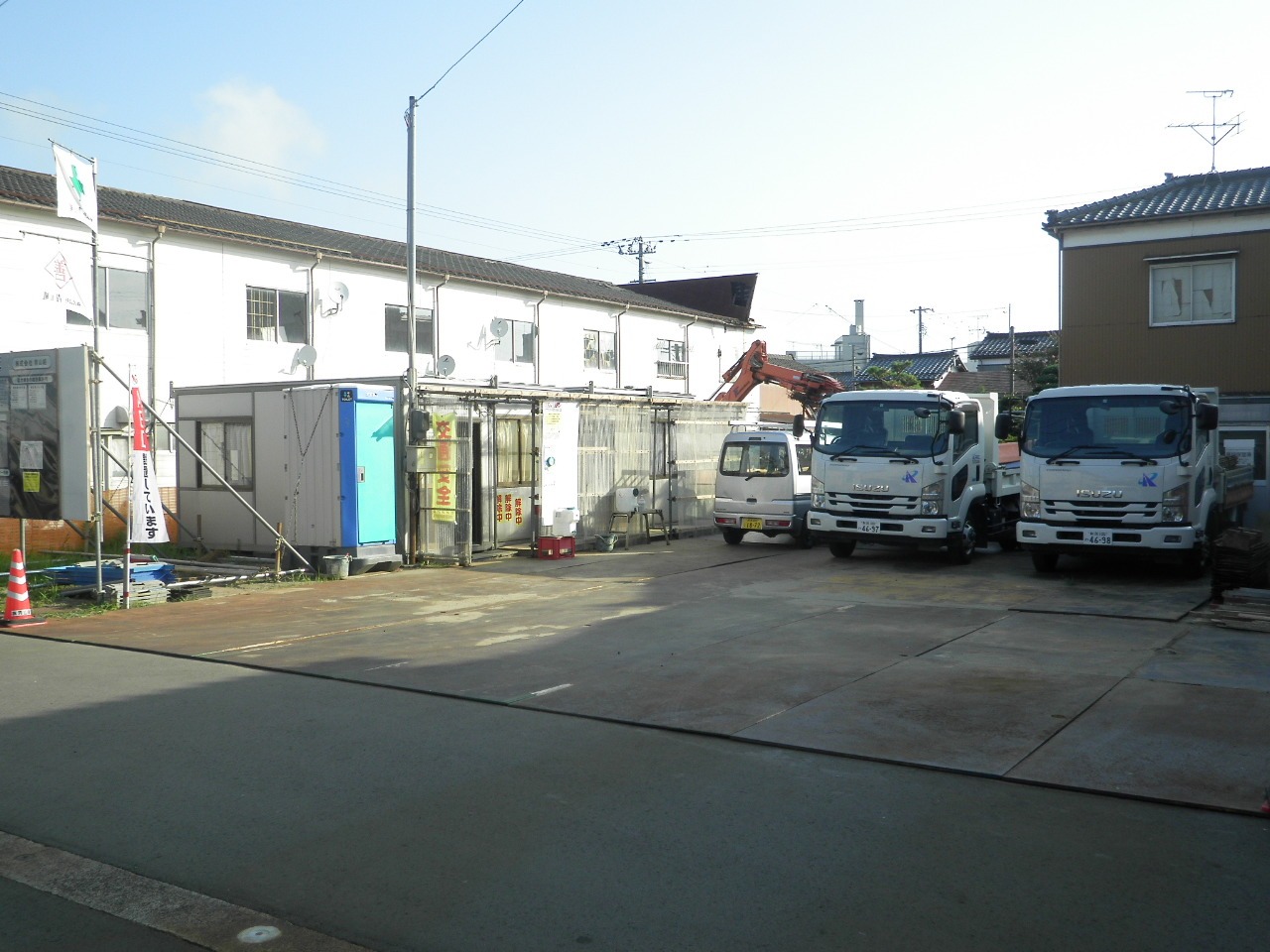

現場事務所全景

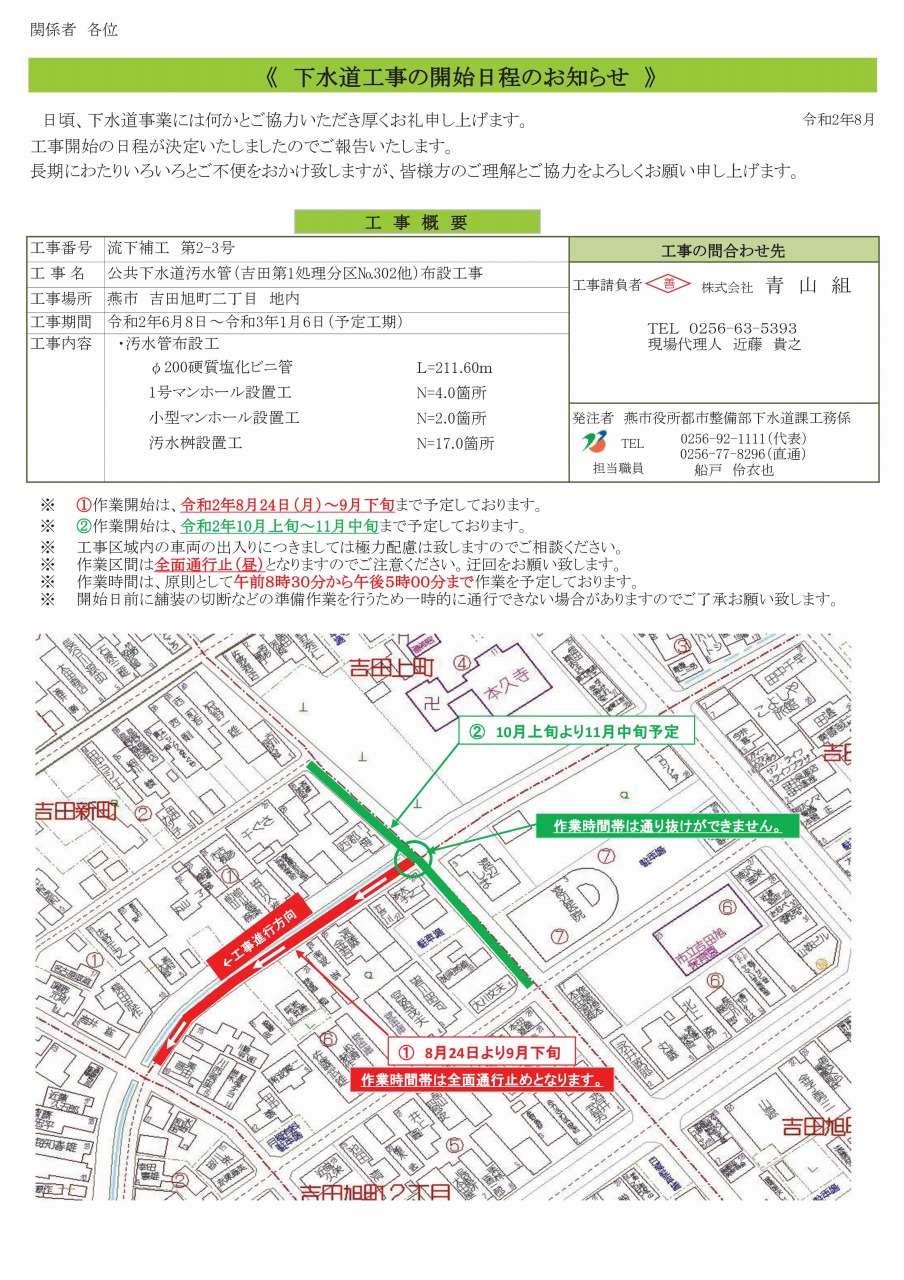

工事開始日程のお知らせ

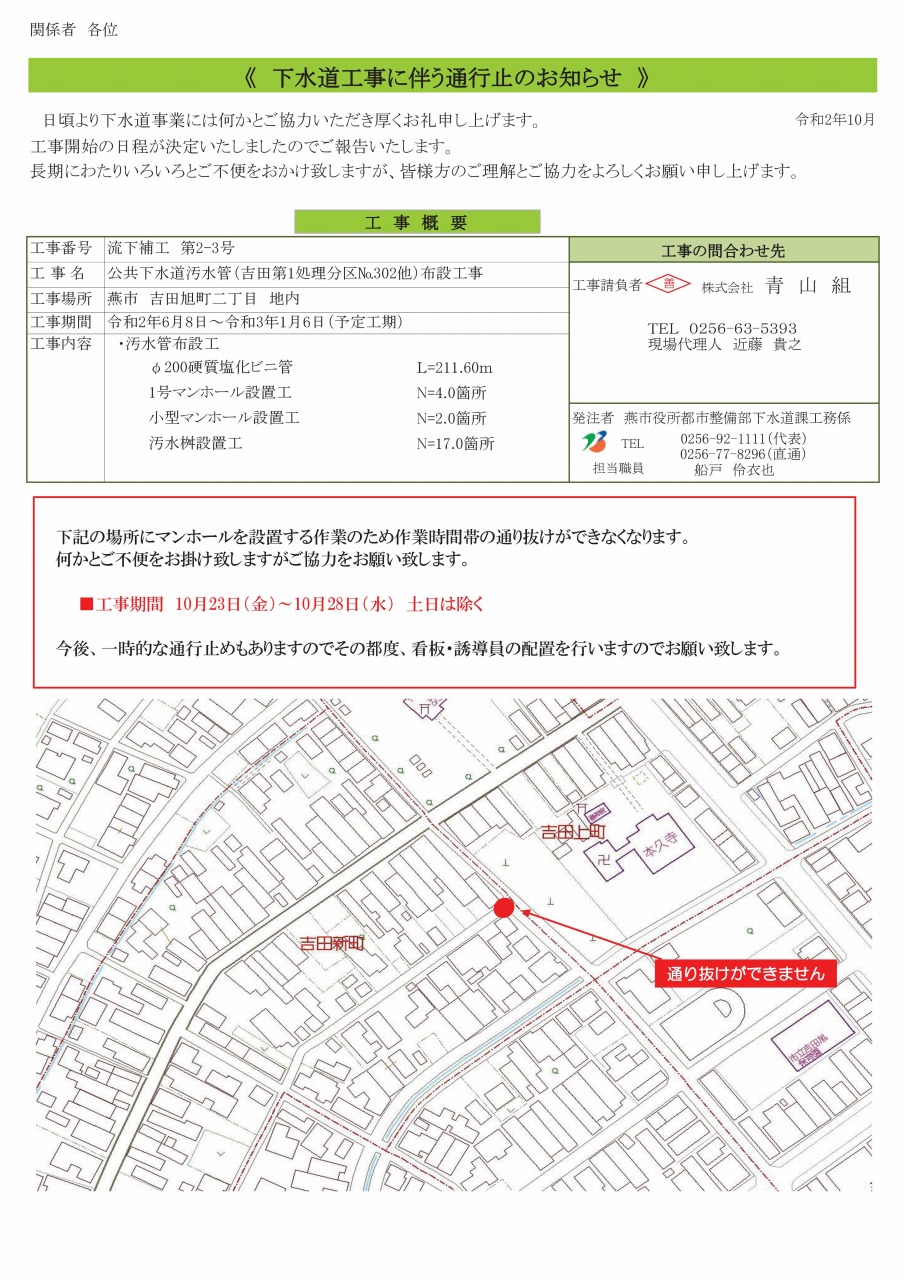

マンホール設置作業に伴う通行止めのお知らせ

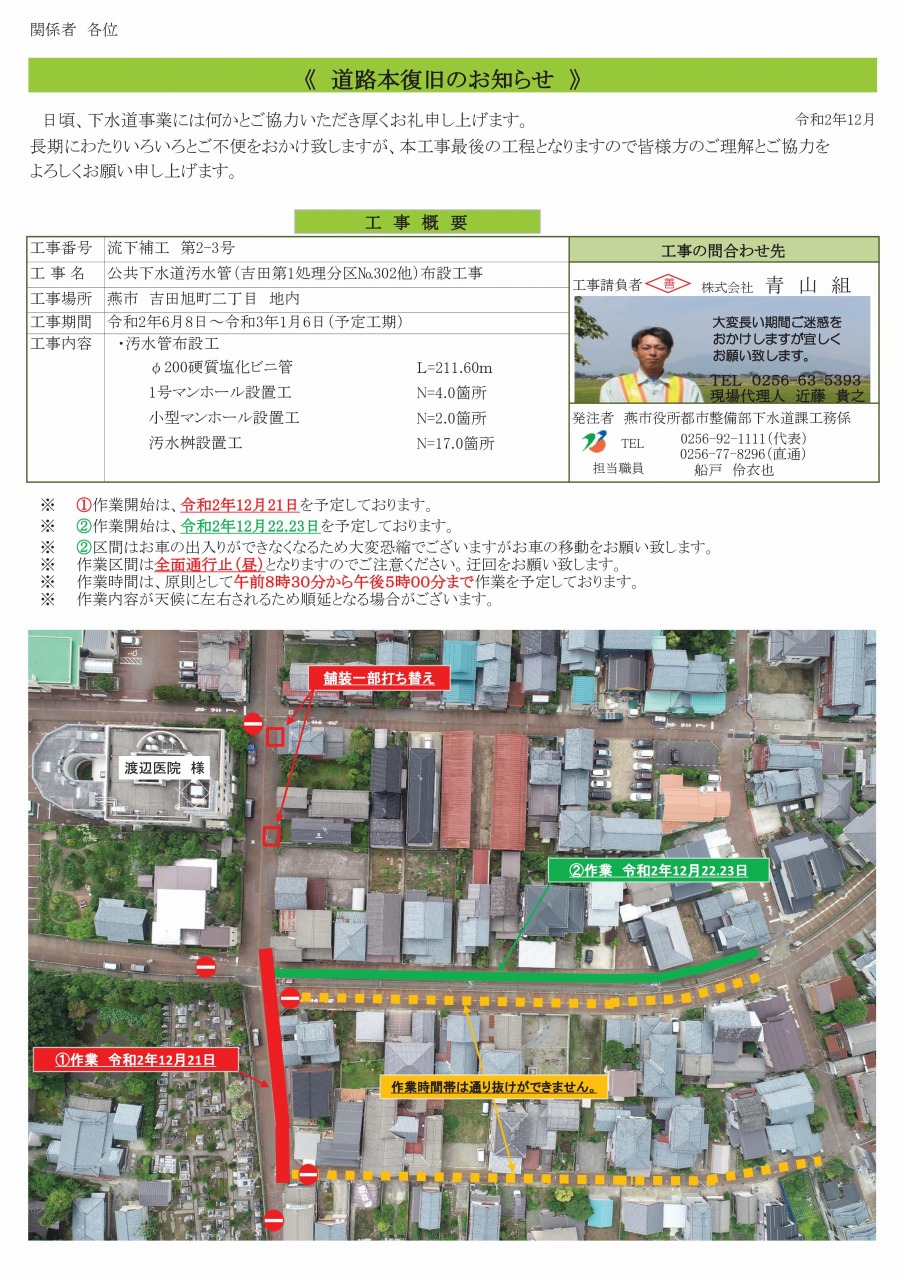

道路本復旧工事(舗装工事)のお知らせ
