工事情報
| 工事番号 | 土補工 第27-12号 |
|---|---|
| 工事名 | 灰方幹線歩道整備工事 |
| 発注者 | 燕市 |
| 工事期間 | 平成27年10月16日～平成28年3月18日 |
| 施工地 | 燕市灰方 地内 |
| 工事内容 | 歩道整備工 L=297.75m 自由勾配側溝1000型 L=287.4m 歩道路盤 RC-40 t=15cm A=436m2 車道下層路盤 RC-40 t=15cm A=313m2 車道上層路盤 M-25 t=10cm A=325m2 表層⑤密粒度As t=5cm A=337m2 |
Works
工事の様子

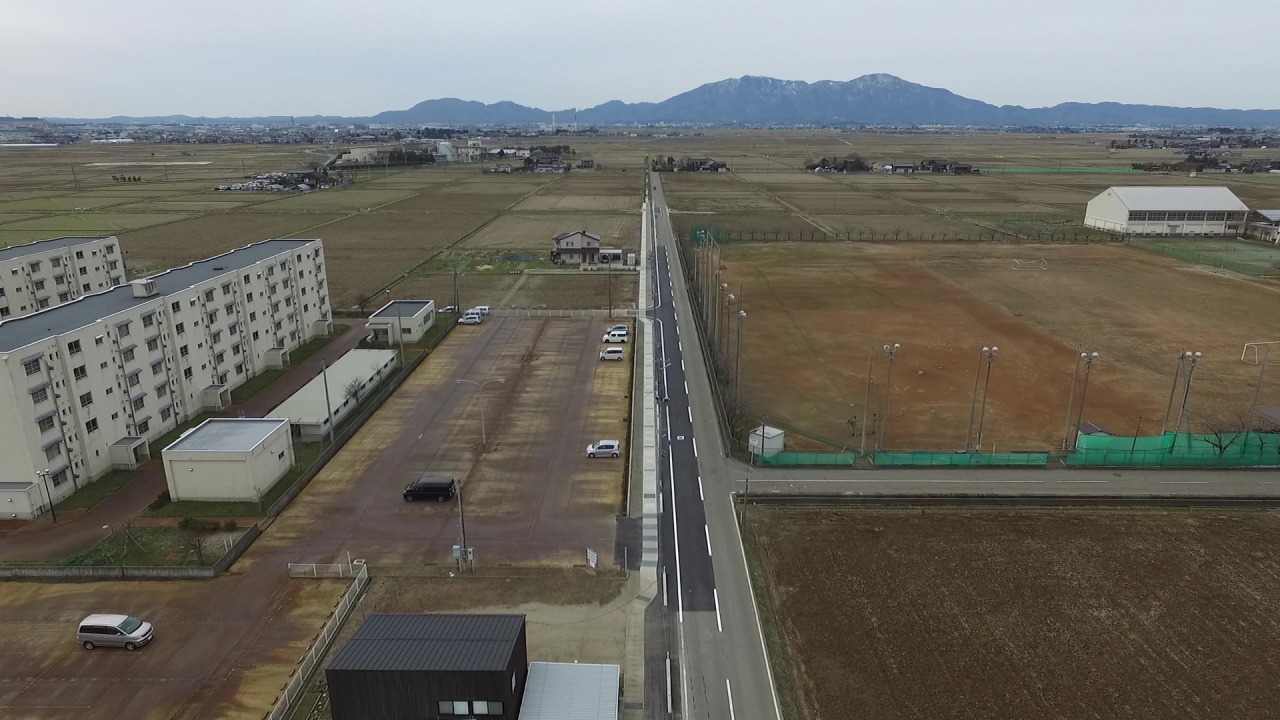

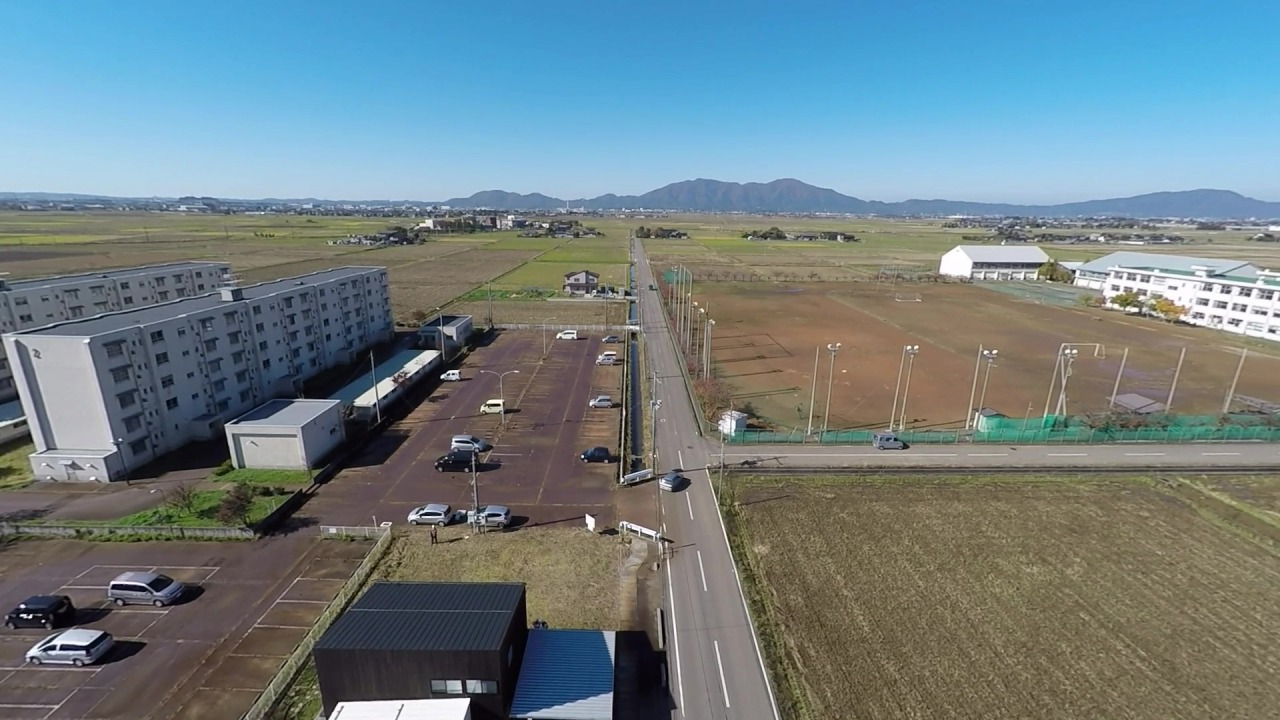

着手前
竣工

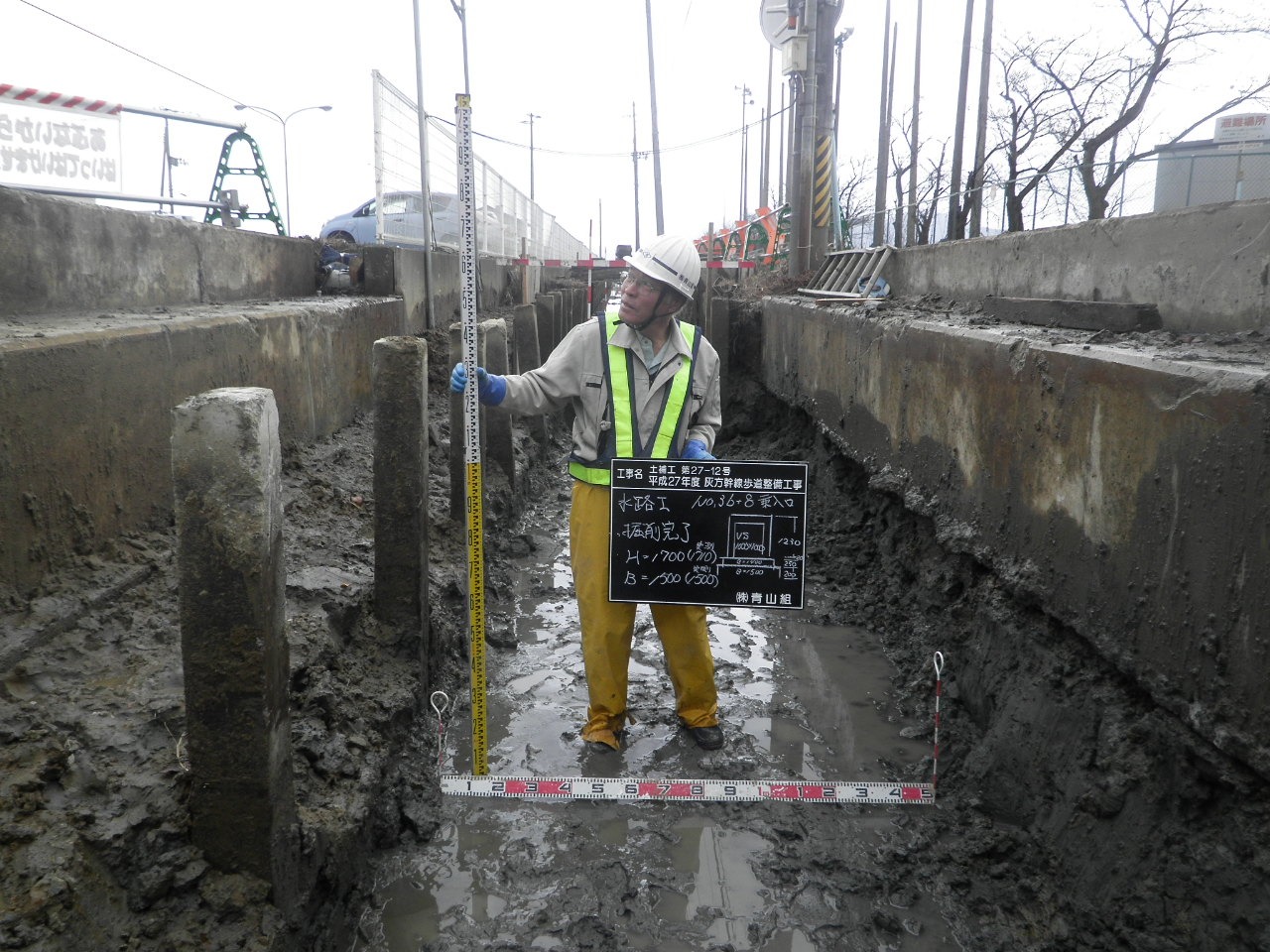

※側溝工 ①掘削を行う。

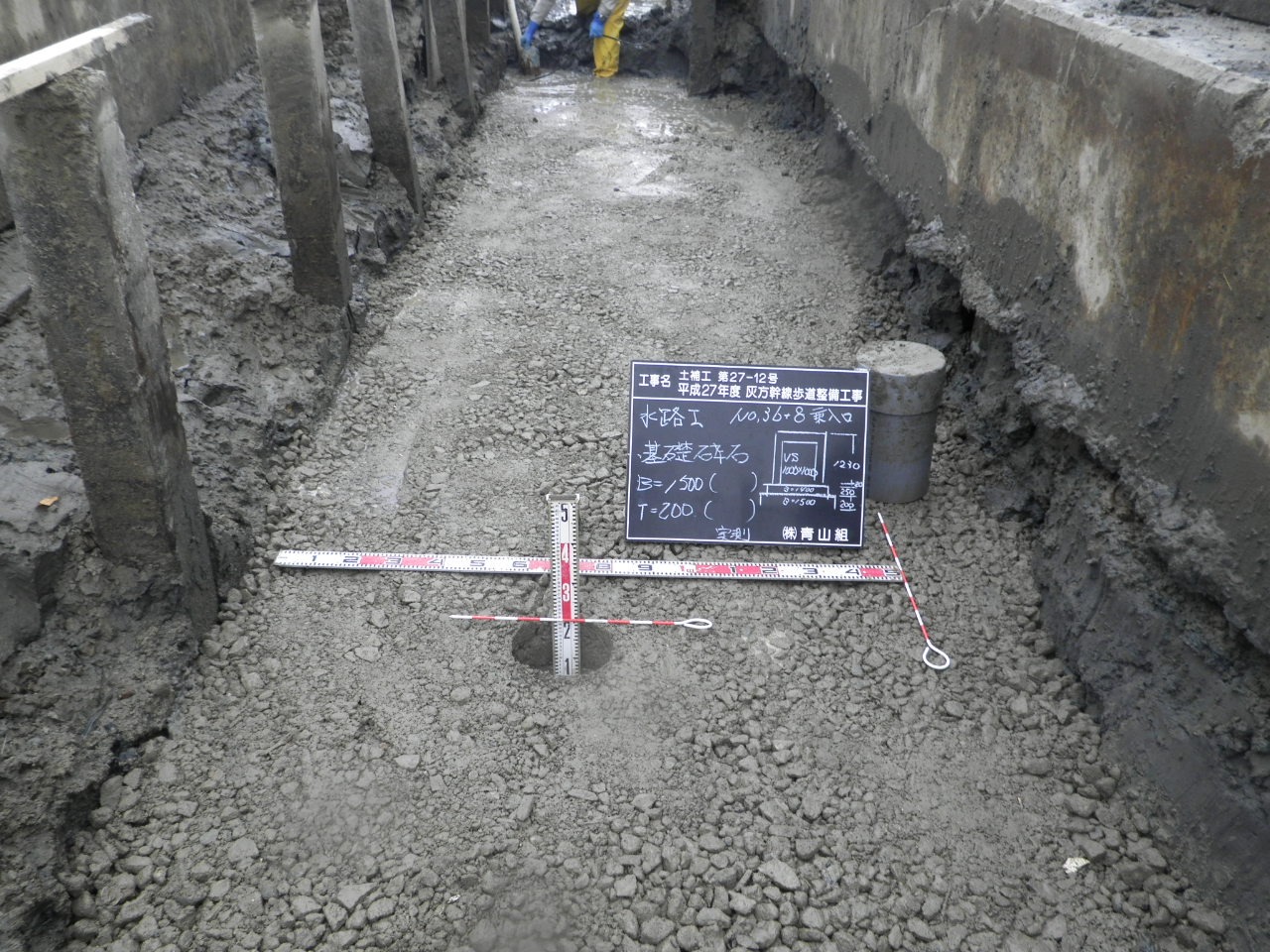

②基礎砕石の整正を行う。

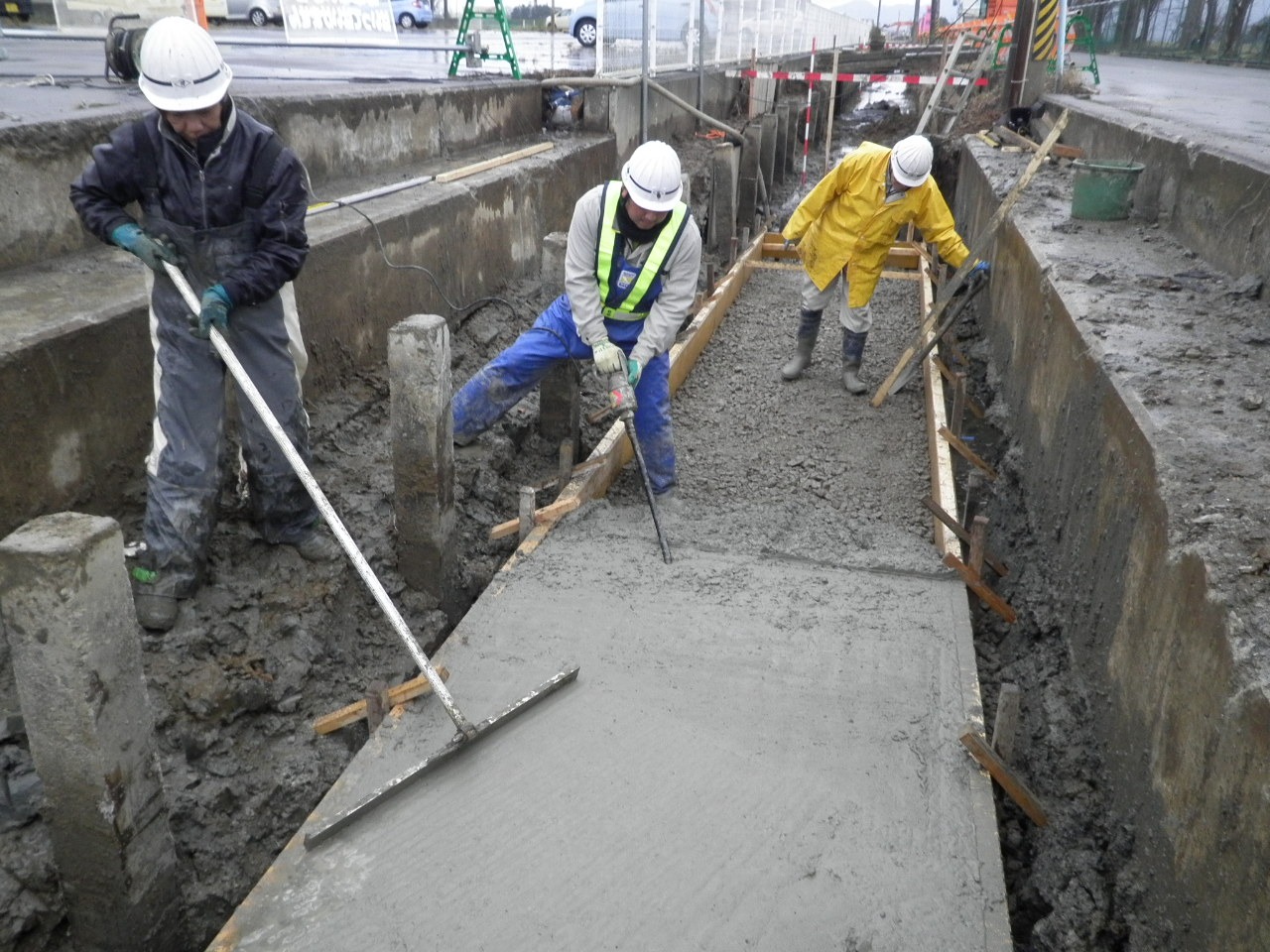

③基礎コンクリートの打設を行う。
③基礎コンクリートの打設を行う。

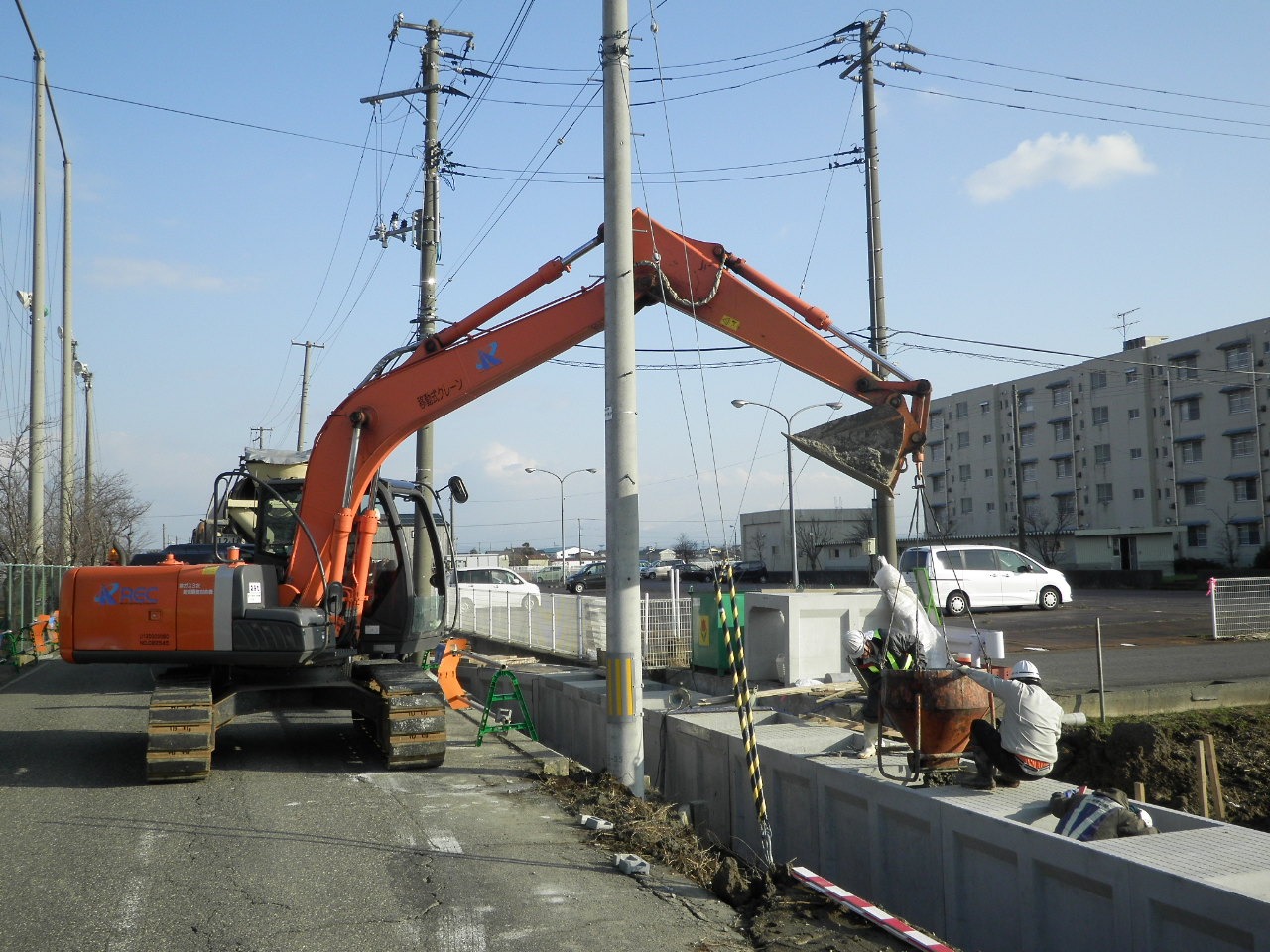

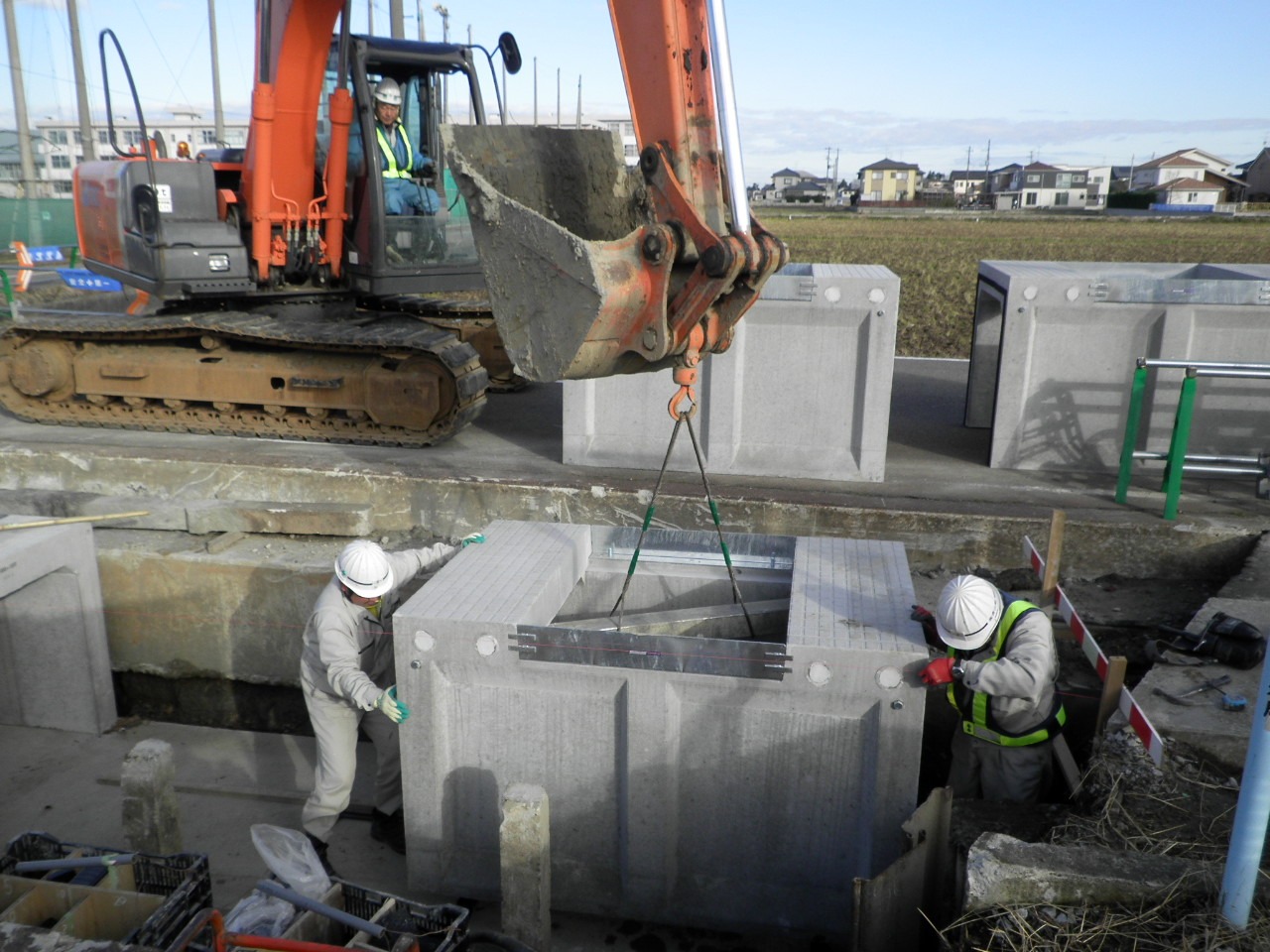

④自由勾配側溝の布設を行う。（1000*1000*2000 約1.8㌧）

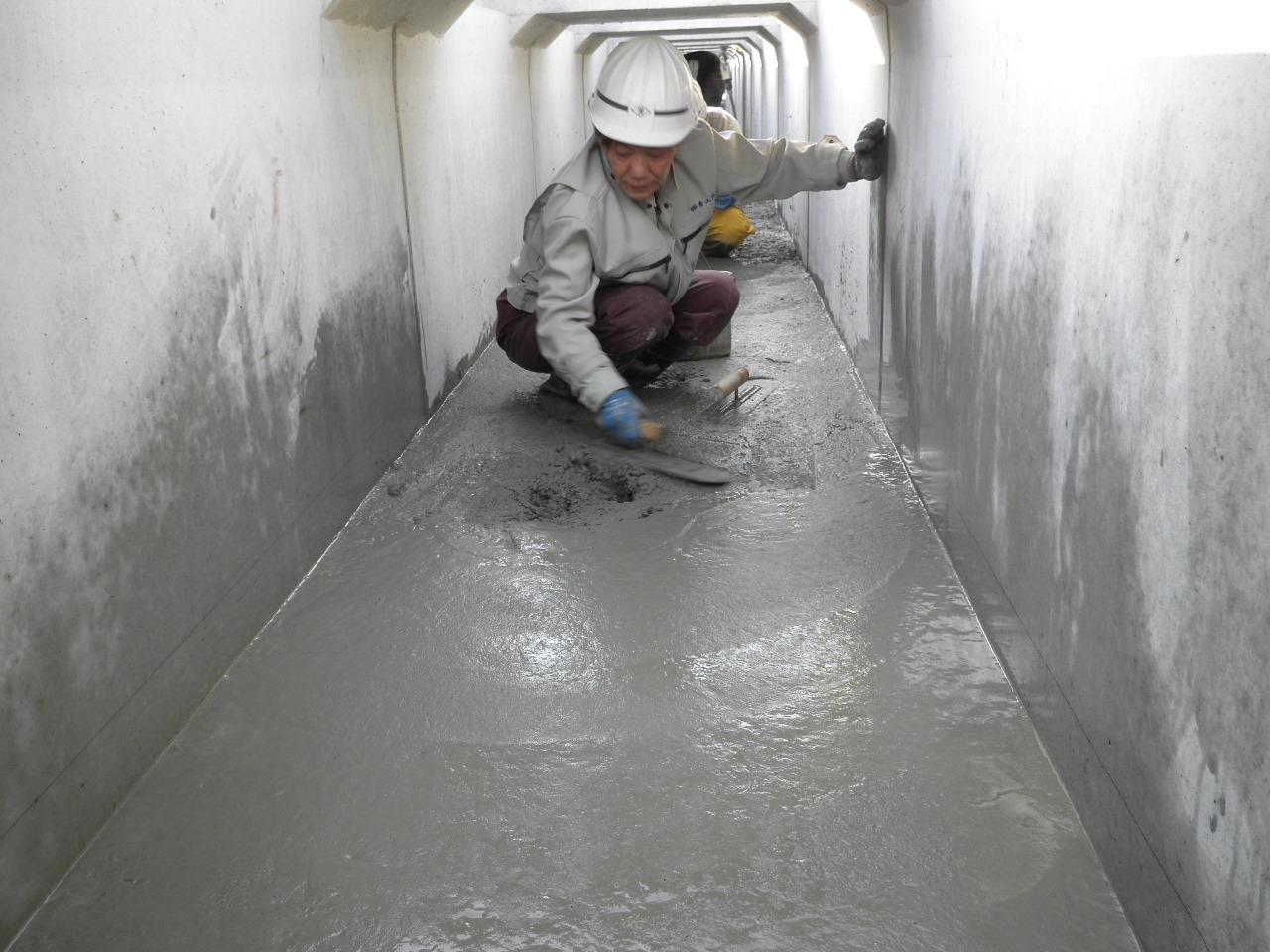

⑤渠底コンクリの打設を行う。（水勾配を見ながら均します）
⑤渠底コンクリの打設を行う。（水勾配を見ながら均します）

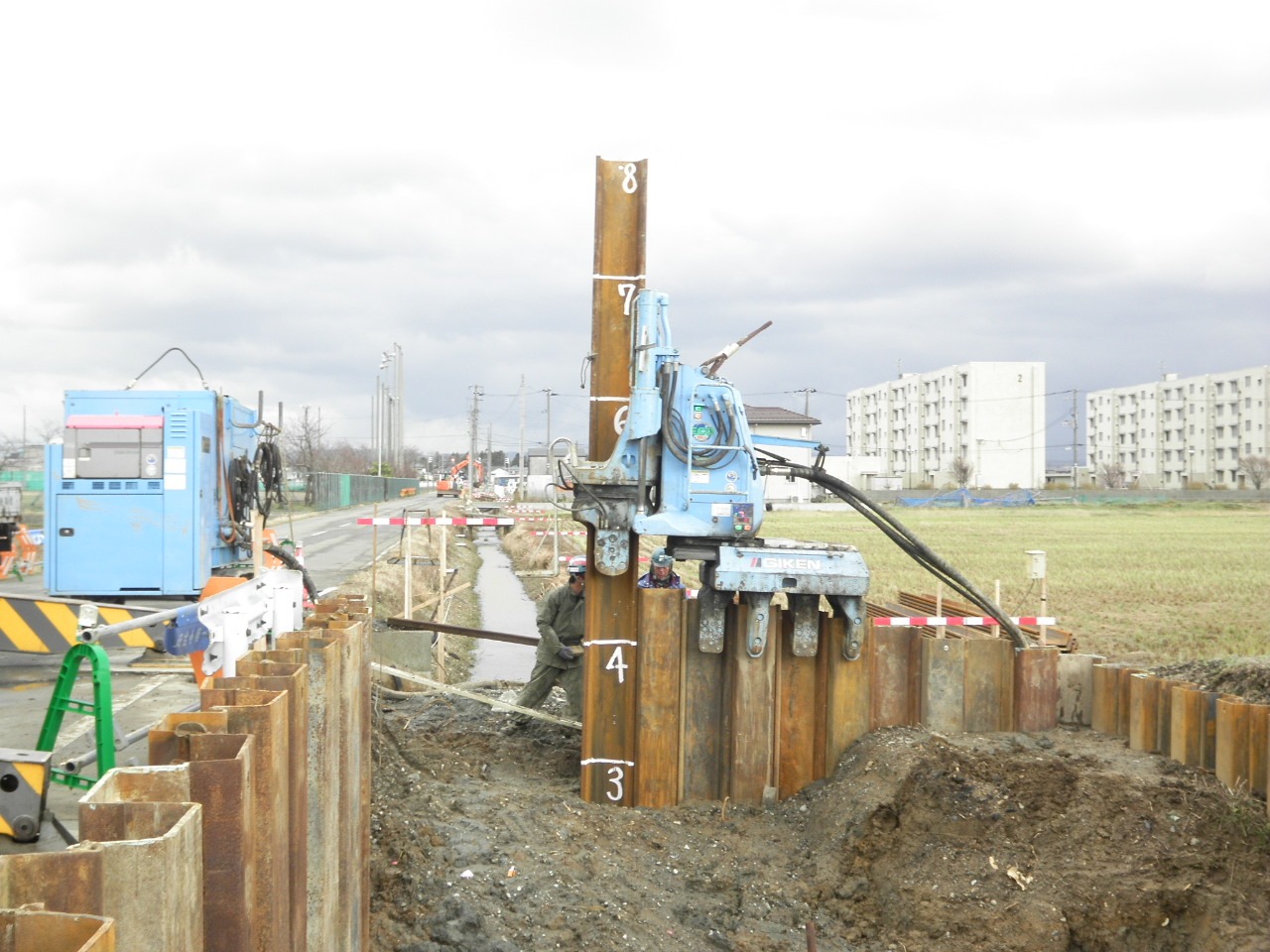

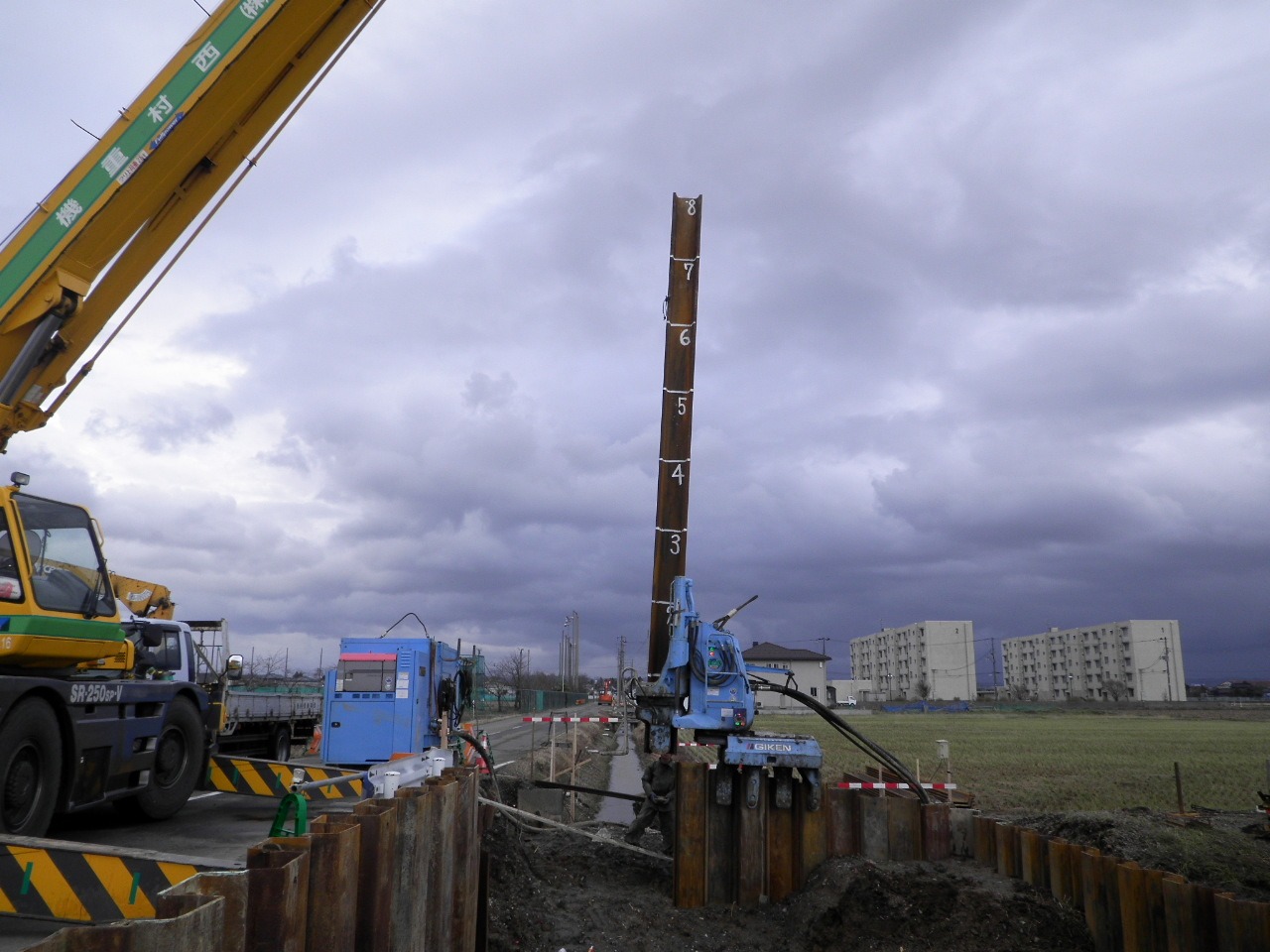

※集水桝・管渠・ボックス工 ①鋼矢板7ｍ・8ｍを圧入機のより設置（無振動）
①鋼矢板7ｍ・8ｍを圧入機のより設置（無振動）

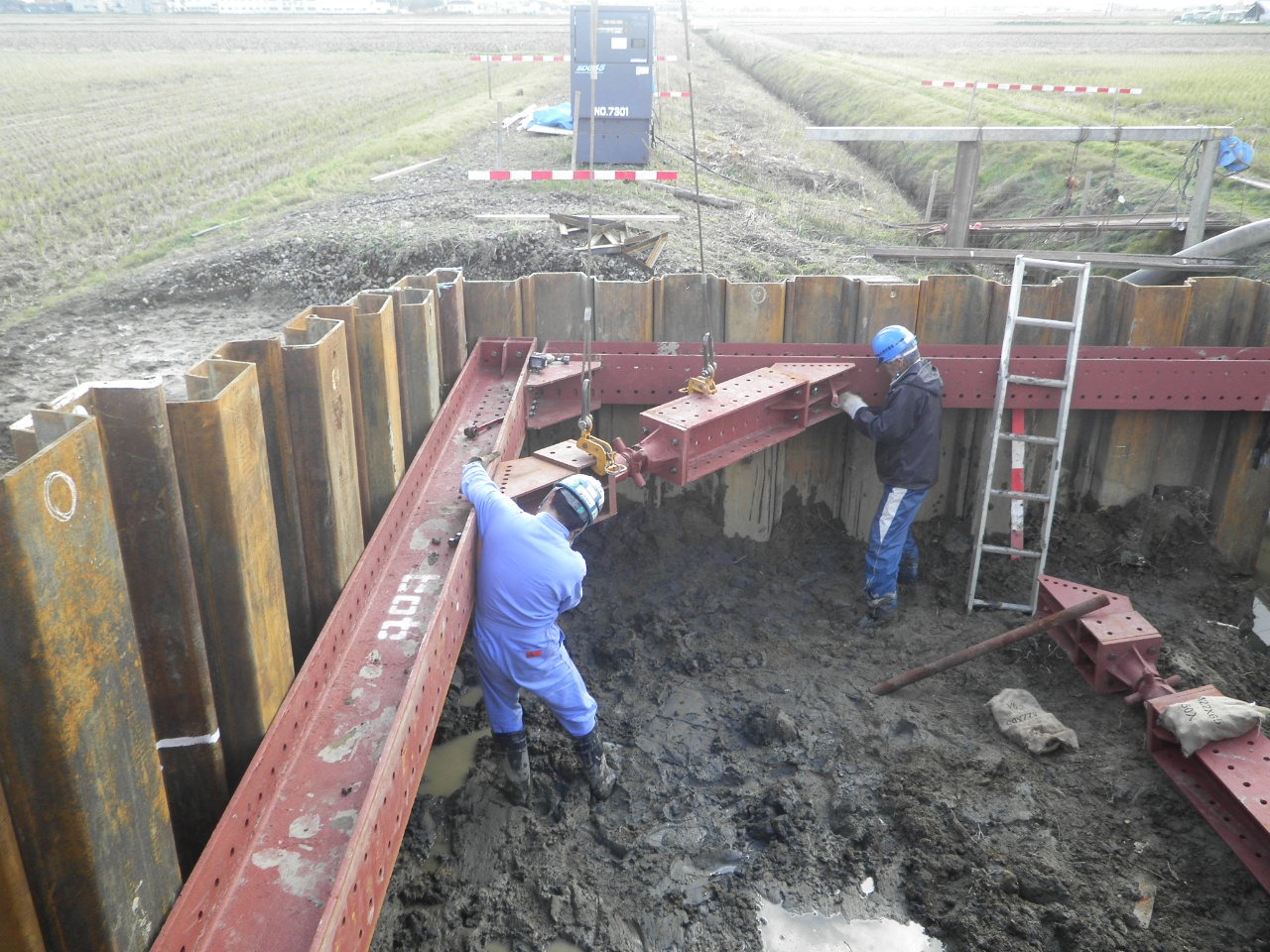

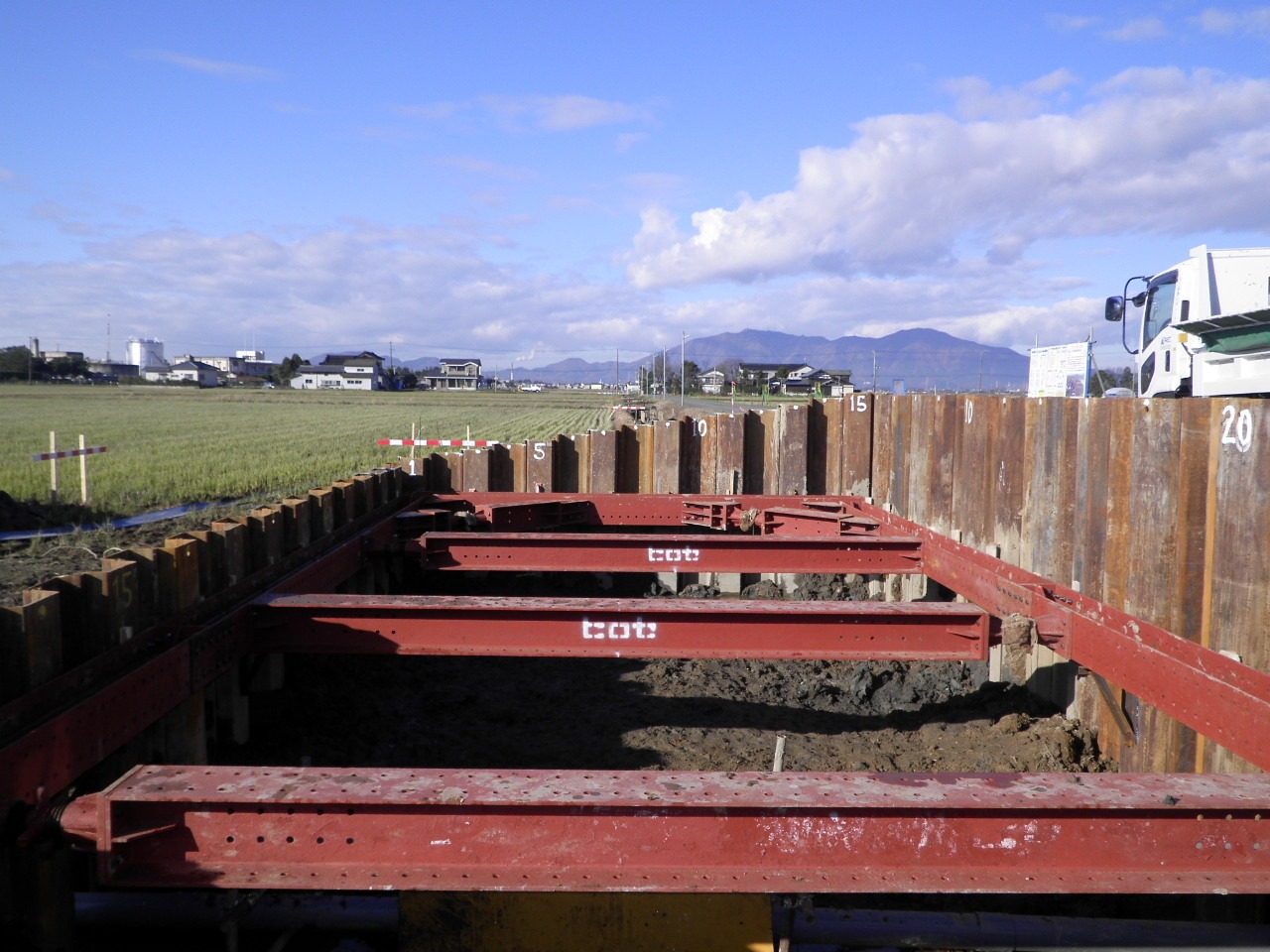

②山留材を設置□300・□350
②山留材を設置□300・□350

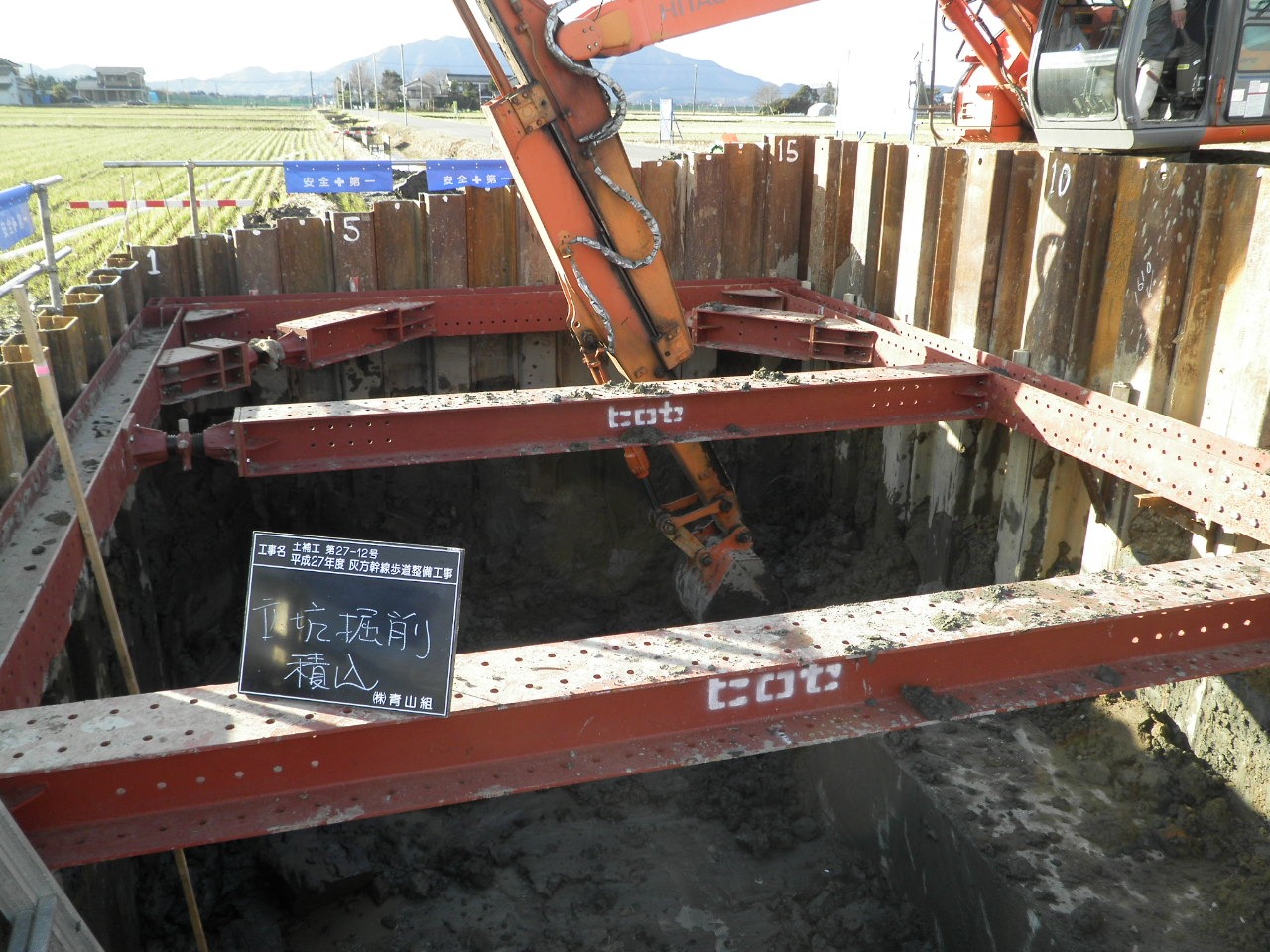

③掘削を行う。（深さ4.0）

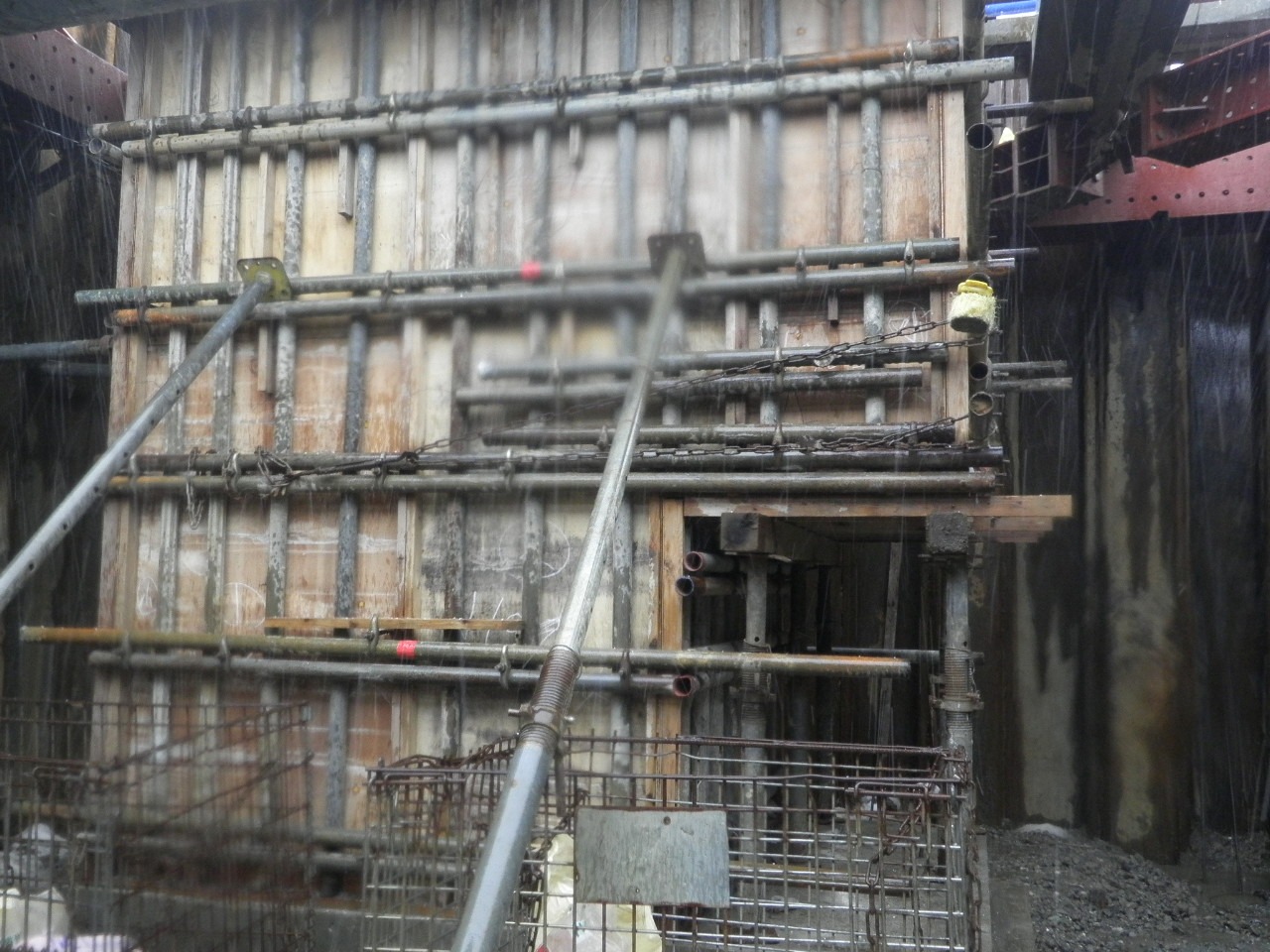

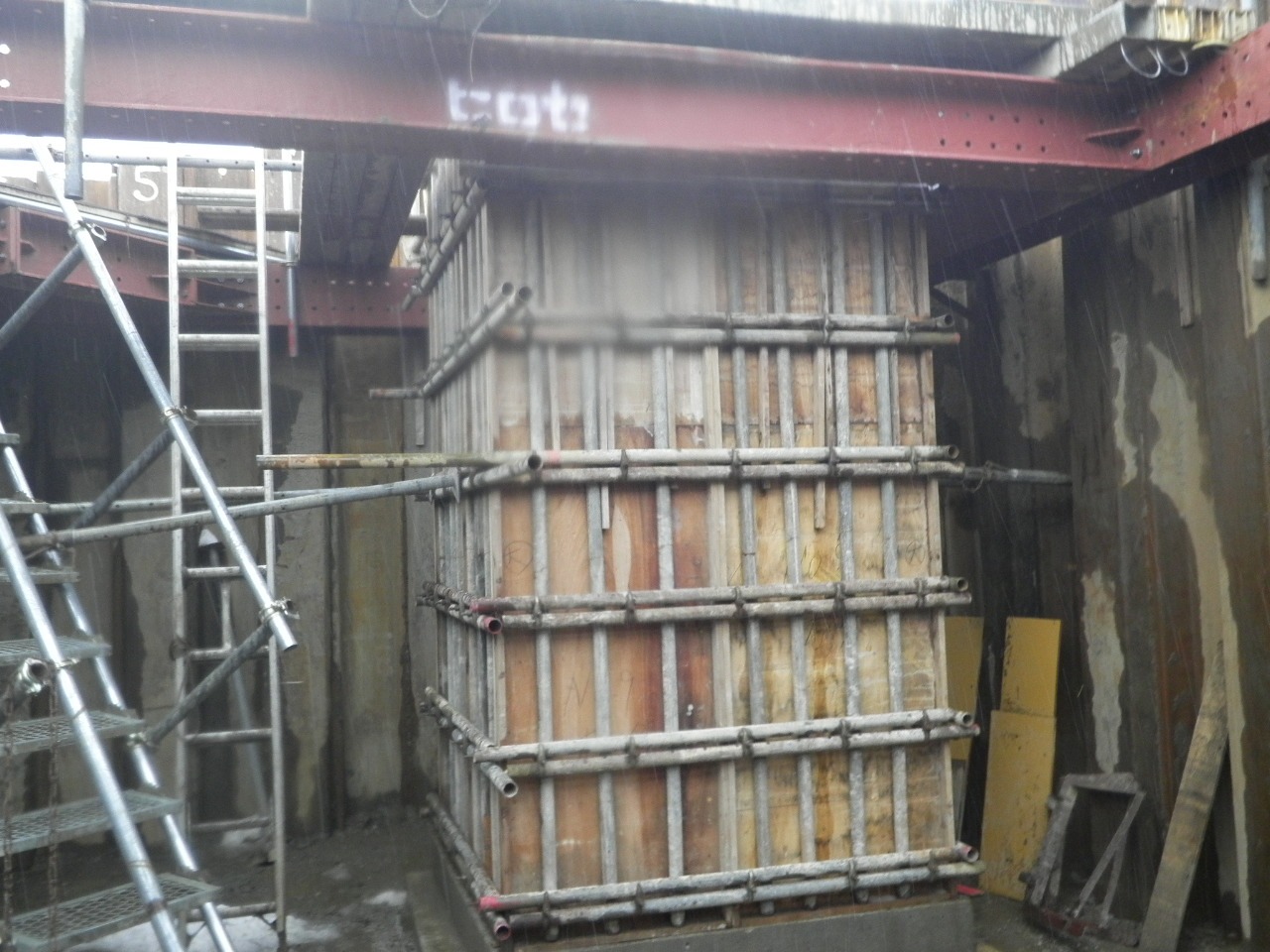

④集水桝の型枠組立 1200*1200*3300
④集水桝の型枠組立 1200*2300*3300（かなり大きいです）

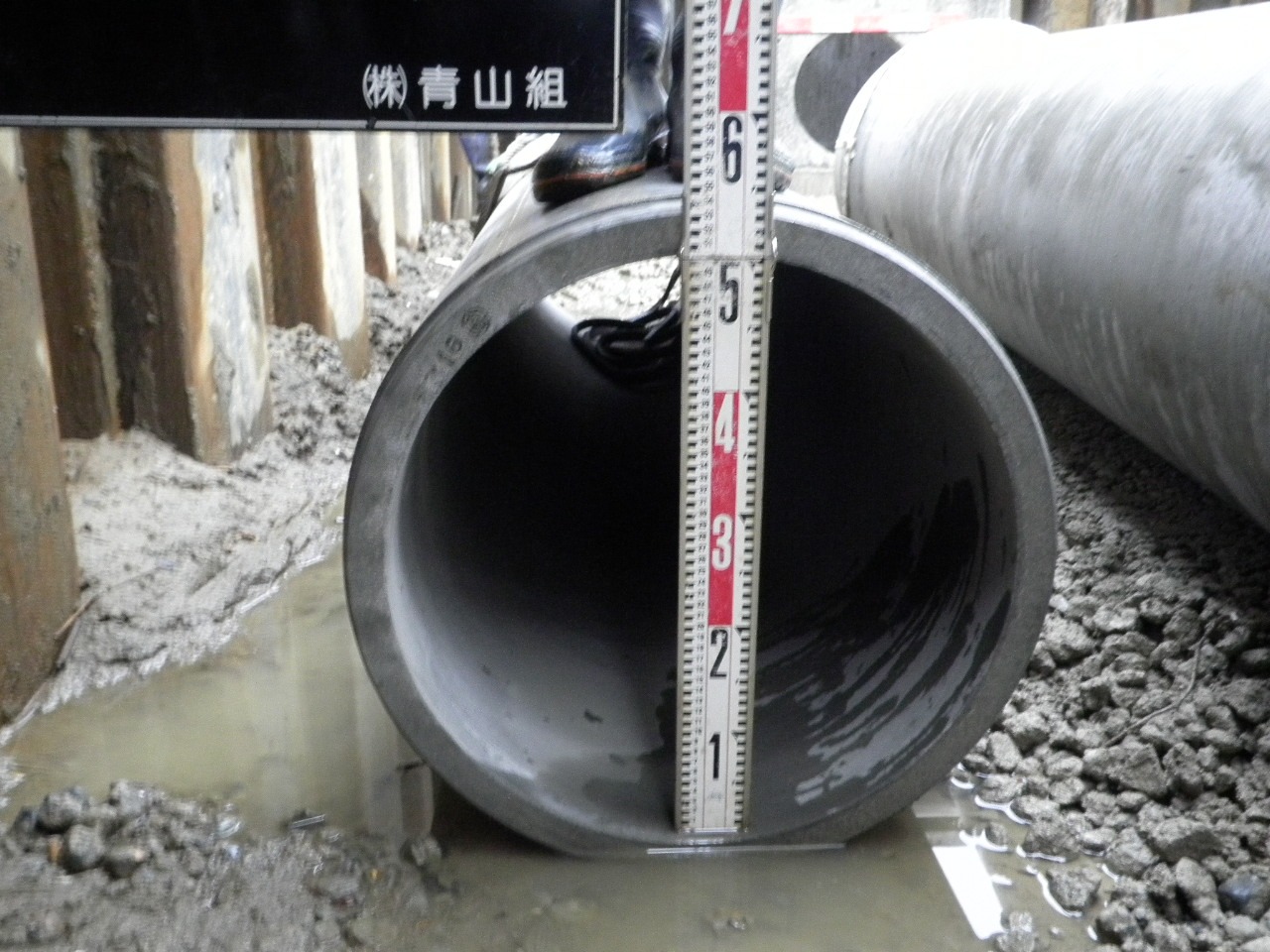

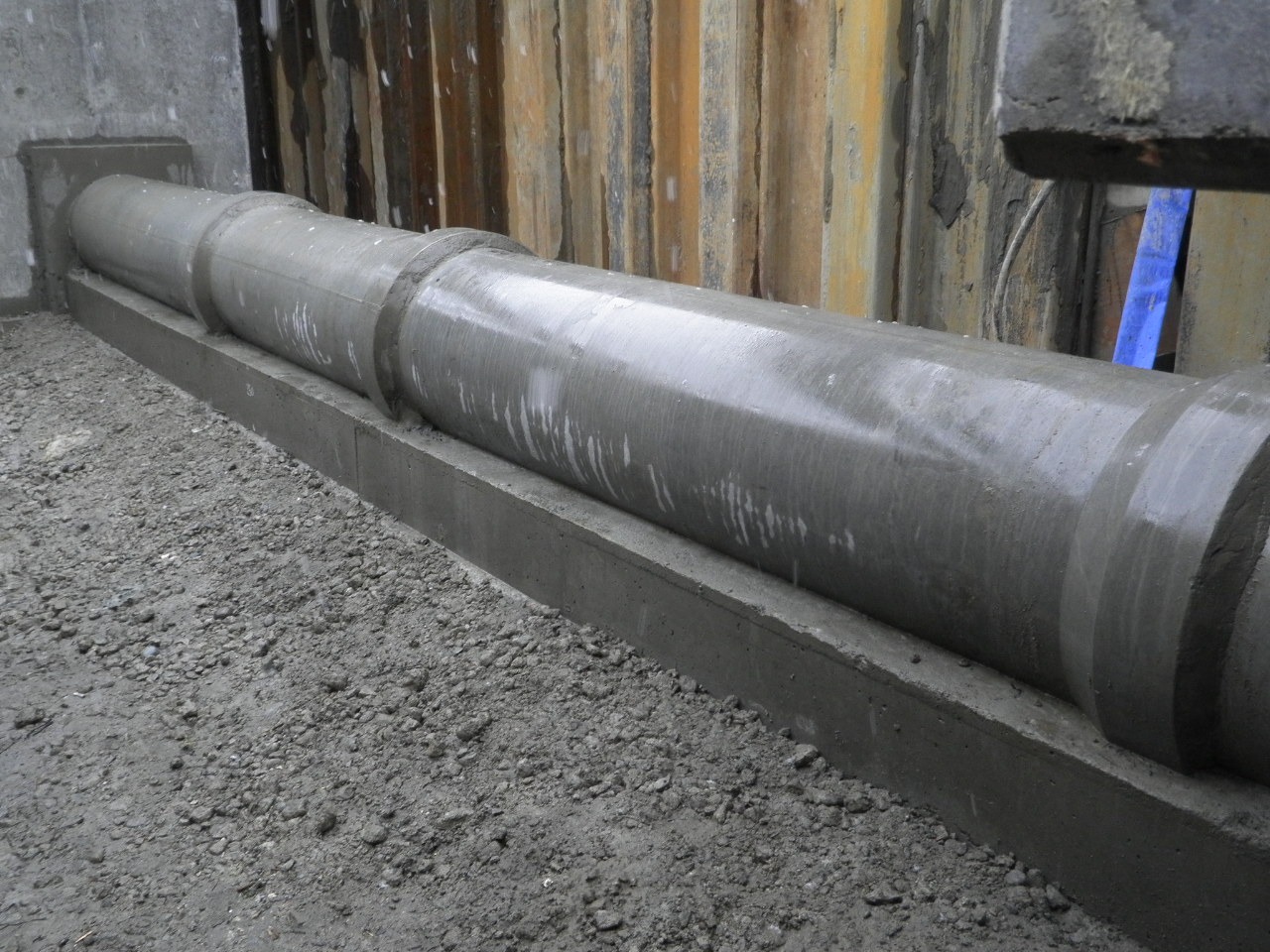

⑤φ500㎜のコンクリート管を設置した。
⑤φ500㎜のコンクリート管を設置した。

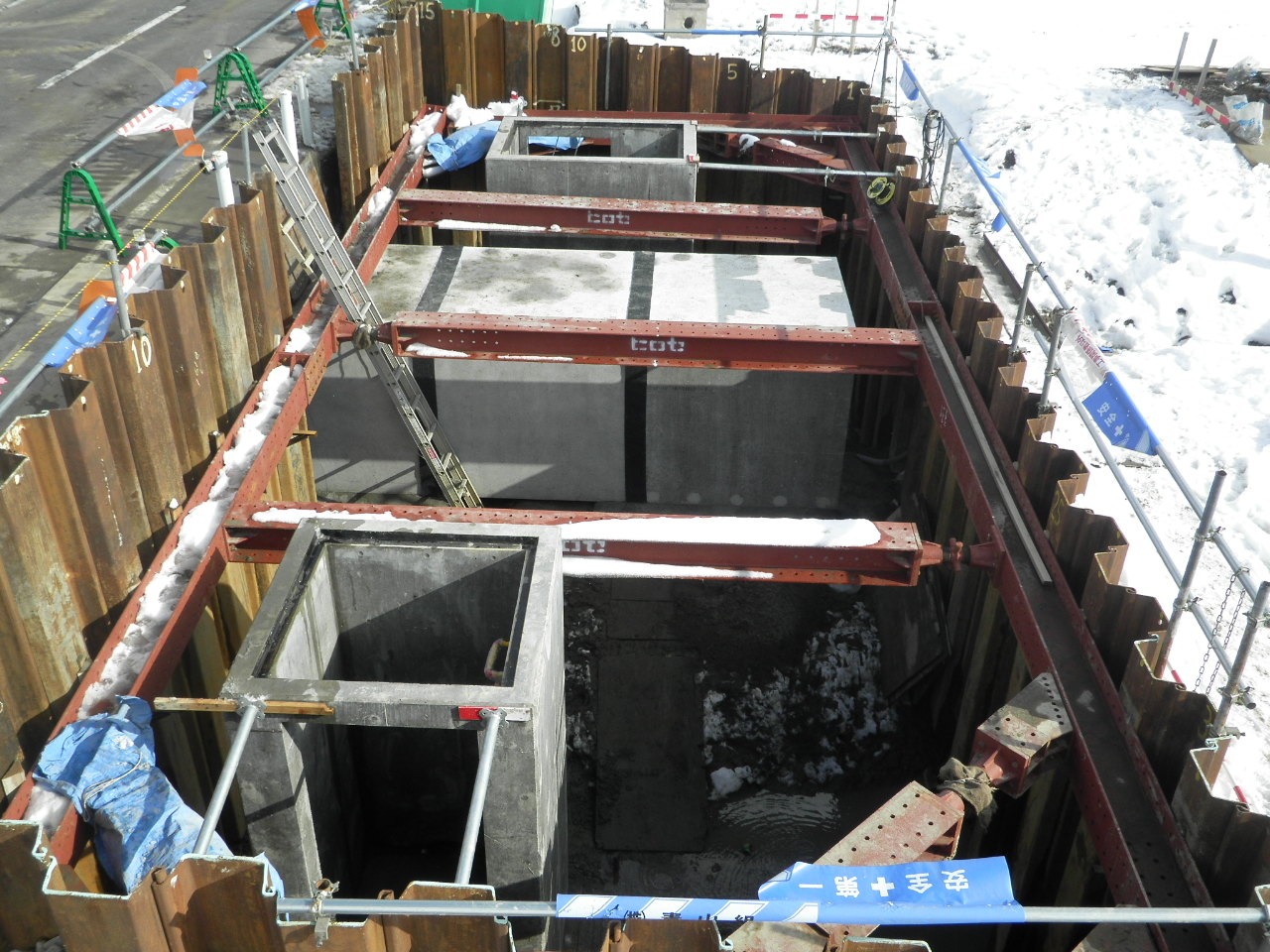

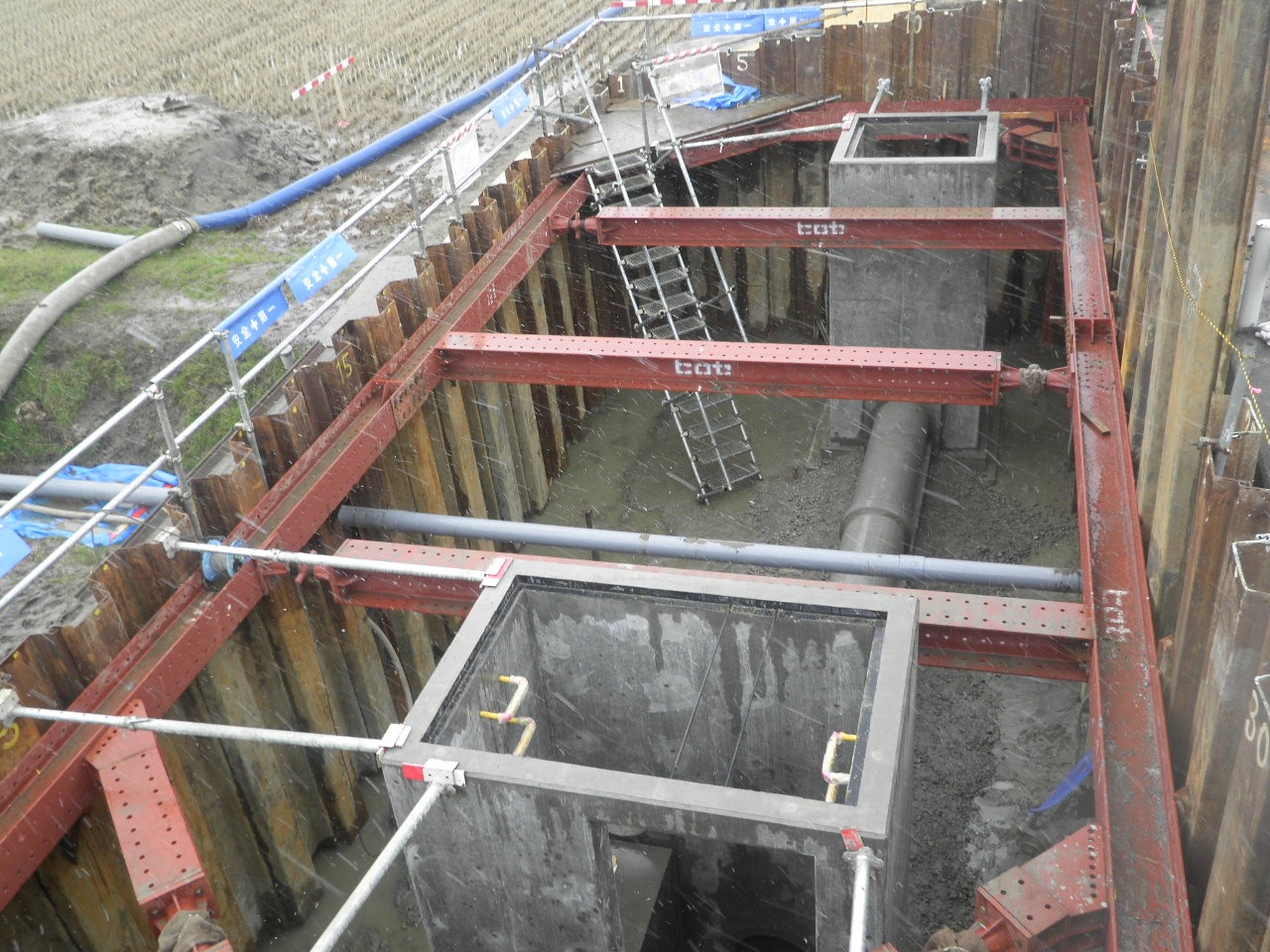

集水桝と管渠の施工が完了しました（H28.1.中旬）

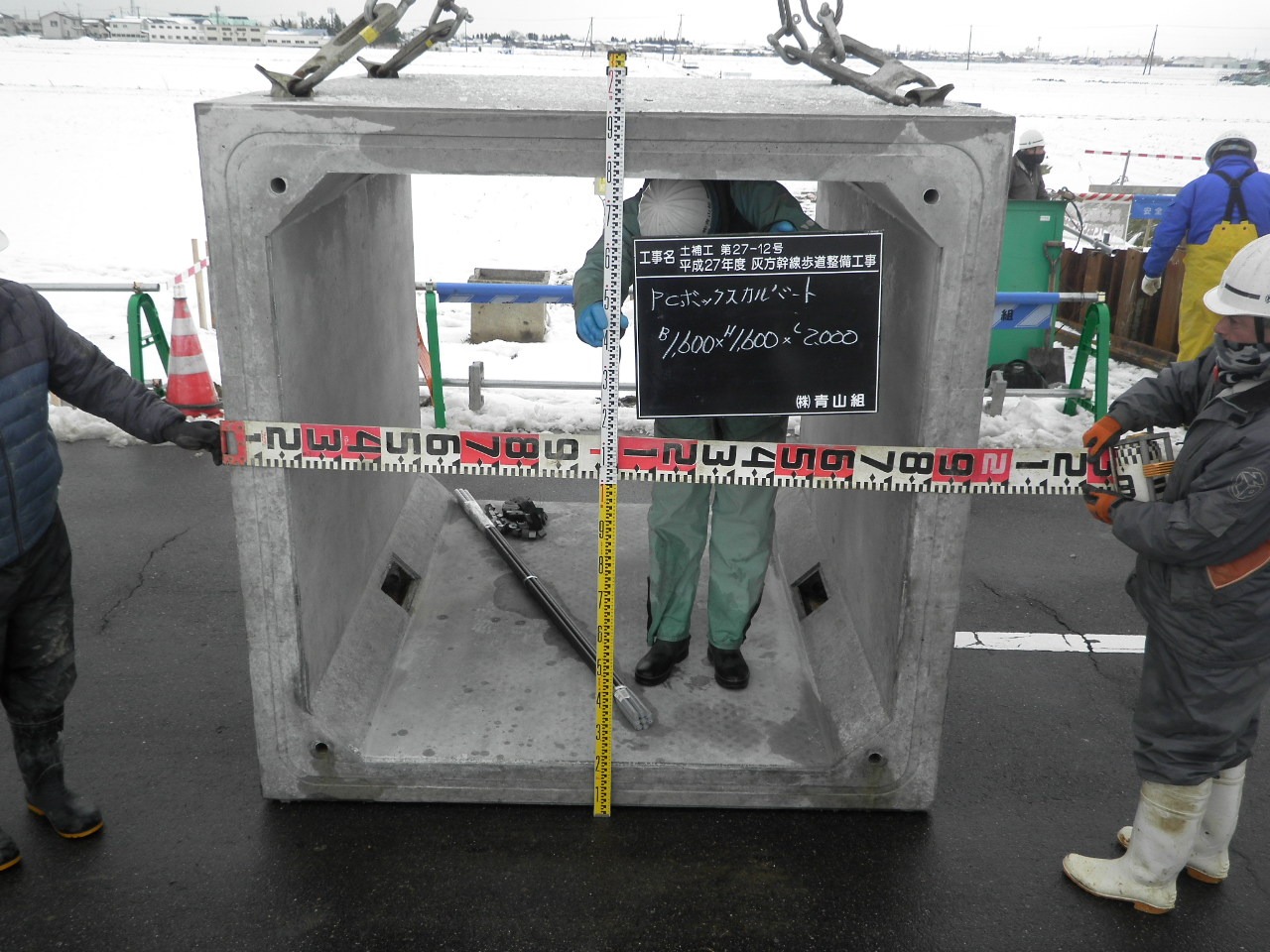

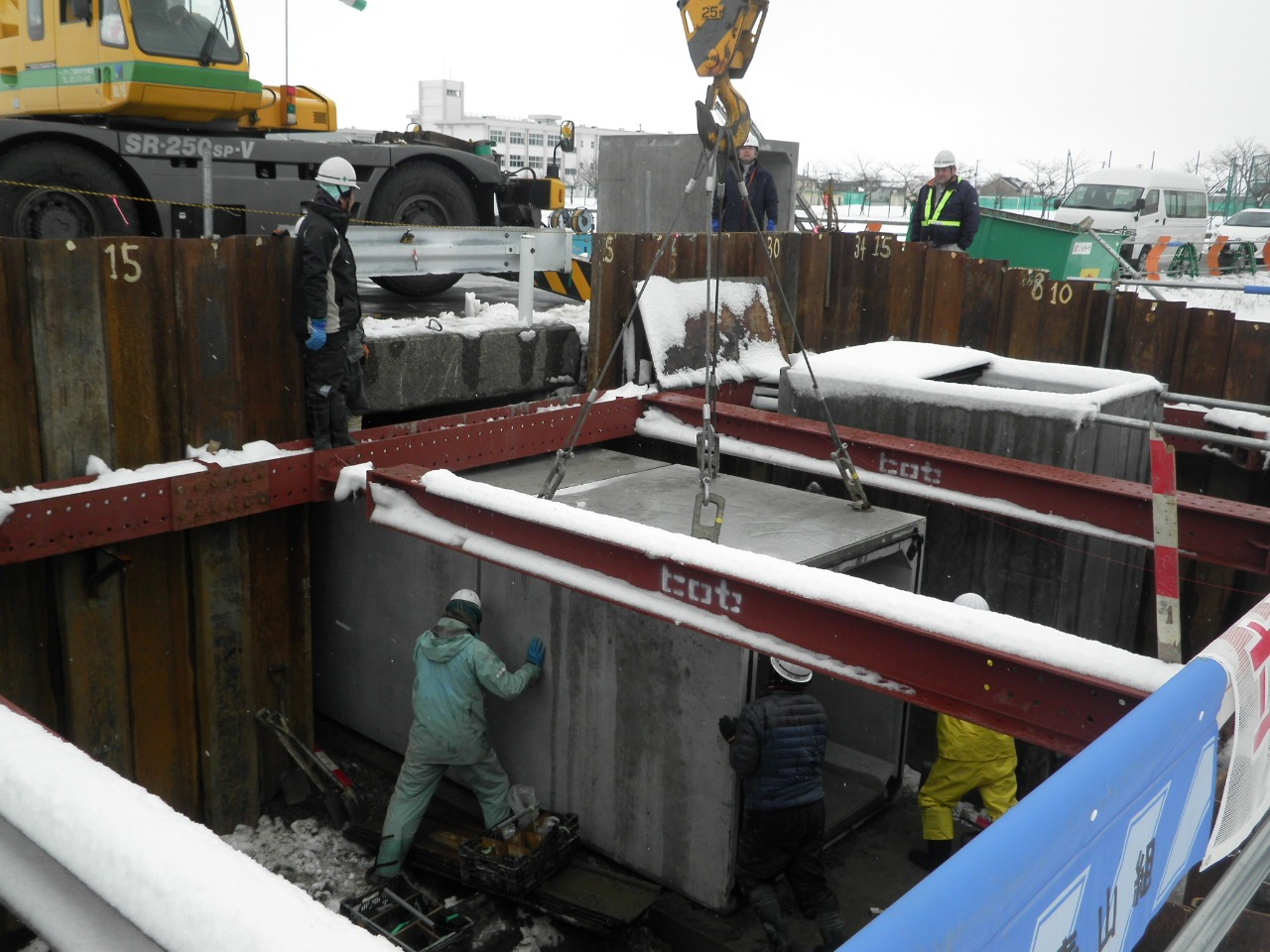

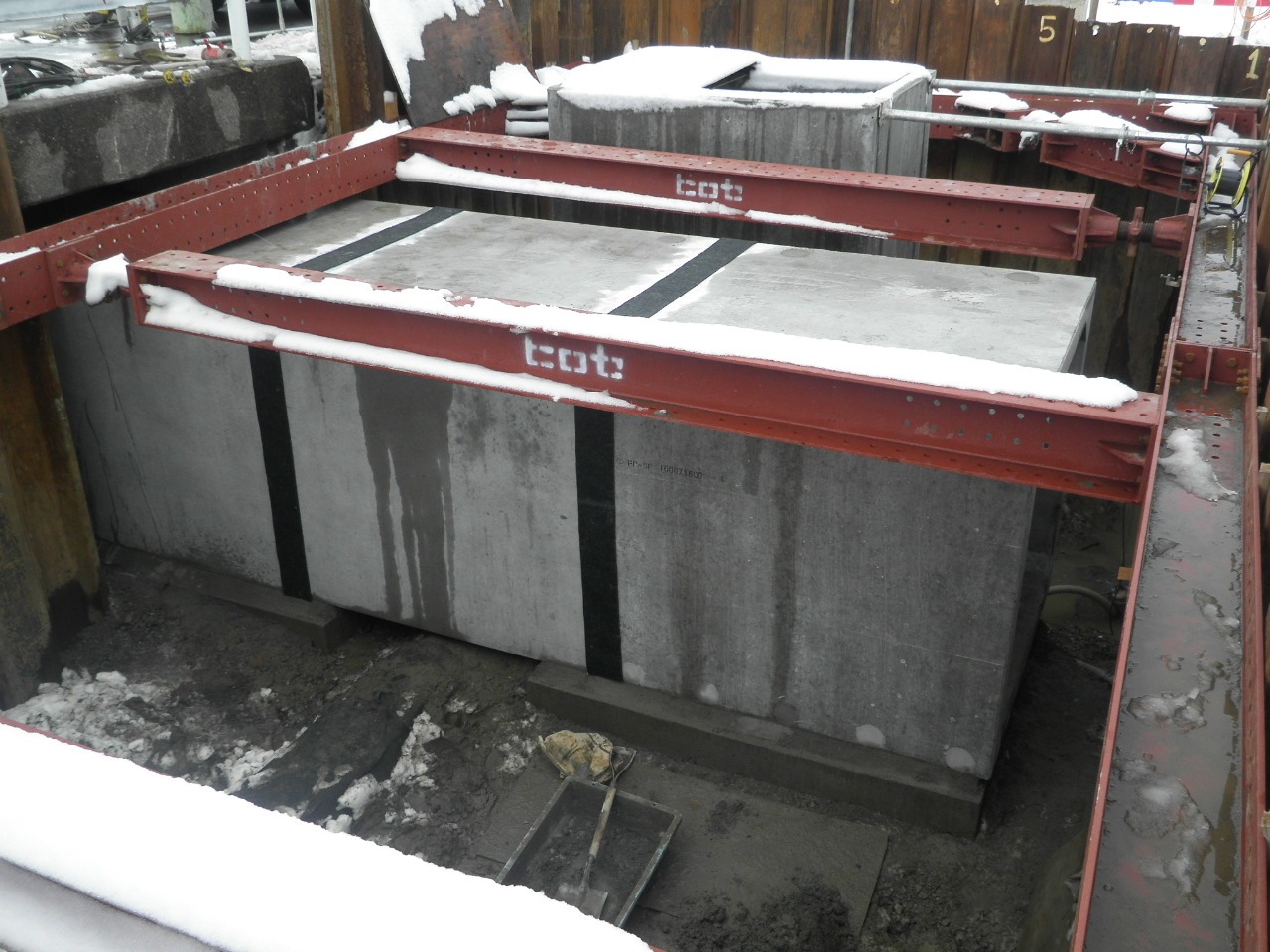

※ボックスカルバート工

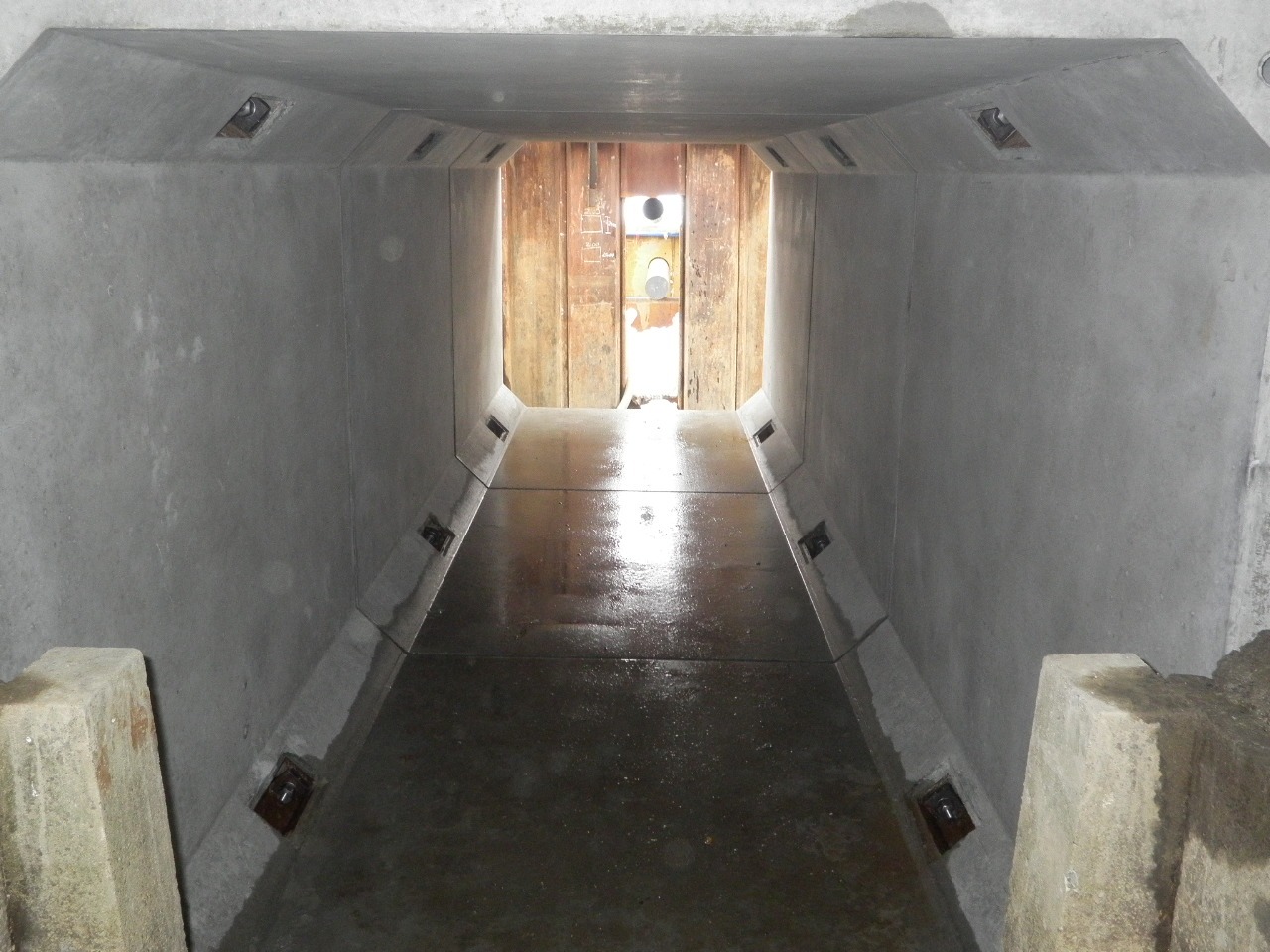

ボックスカルバートの施工が完了しました。

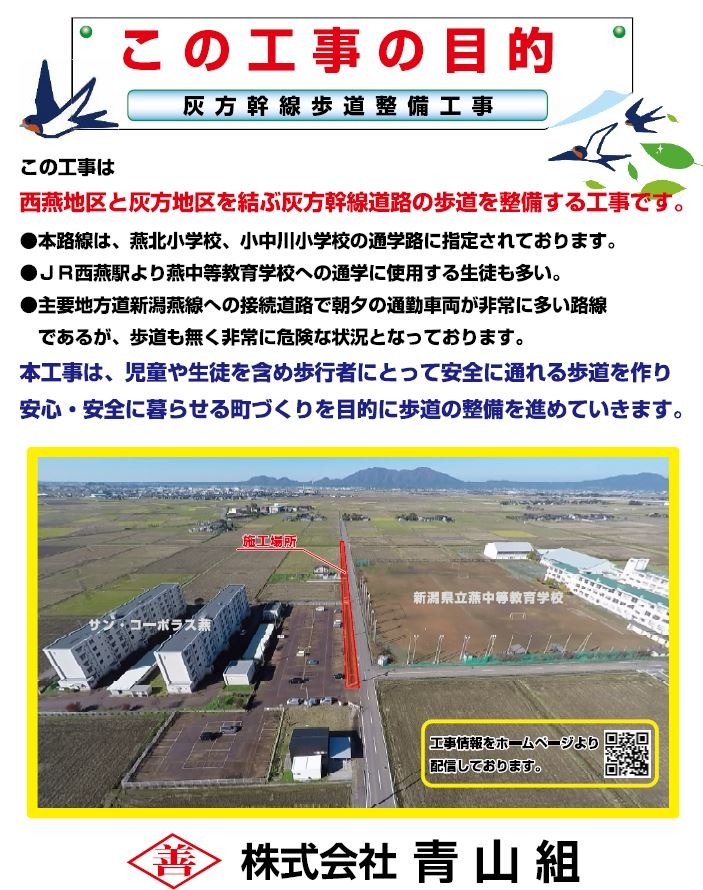

工事の目的
